品 牌：田中設備

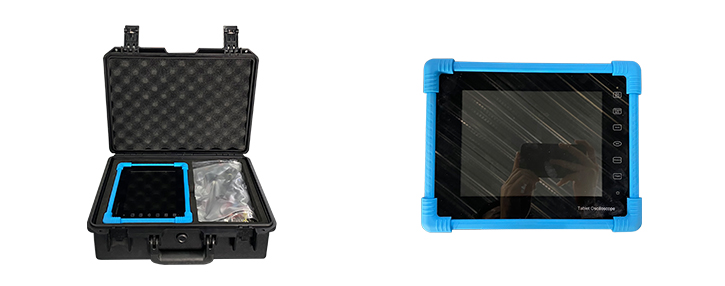

品 名：便攜式示波器

編 碼：TZ-1104Z

用 途：實時采集點火、傳感器、總線檢測、執行器波形；通過對傳感器、執行器、點火系統、CAN/LIN總線通訊網絡波形分析，可以快速地判斷車輛是否故障，為廣大維修人員分析汽車各傳感器、執行器的信號波形和數據流提供了方便。

1、計量單元單通道測量：

使用連接線連接計量單元線和示波器上，界面示波器顯示幅值較高，此時需要調節幅值，現在顯示幅值為2V，需增加幅值到5V，代表一格為5V，再次增加幅值到10V，計量單元標準幅值為20V，因此顯示計量單元幅值僅需兩格多點即可。這是幅值的調節，電壓調節后，可在下方調節時間，調節時間越短波形顯示越大，時間調節越長，波形顯示越多，設備上方顯示運行狀態，可點擊暫停/運行鍵，以便通過波形顯示元件有無正?？刂菩盘枴?/span>

2、同步信號雙通道測量：

測量同步信號需使用雙通道，可再連接一根線，分別連接至曲軸與凸輪軸，打開通道2選項，通道2連接后也會顯示波形，調節通道1通道2位置，即可顯示兩個波形，發動機運轉時，可測量曲軸凸輪軸運行狀態，可通過暫停/運行鍵進行暫停。

1、打開示波器右側開關鍵開機，屏幕顯示開啟，點擊汽車診斷圖標進入示波界面；

2、測試單個傳感器或執行器選擇通道1或通道2即可；

3、使用示波功能時，需選擇對應通道，黃色圖標是通道1的顯示，通道2通道3通道4均可選擇適用；

4、手動模式使用時需調節兩個數值，電壓值此時顯示10V，可通過上下方加減號調節數值，響應時間可選擇對應幅值，毫秒、時秒等，代表一格顯示多長時間波形，根據測量不同元件所選擇時間不一樣；

5、點擊小汽車圖標，界面可選擇各個傳感器執行器，點擊后顯示均是調節后界面。

掃描上方二維碼觀看視頻介紹

如有更多問題請詳詢4008602004聯系客服。

1.田中設備怎么質保的？

便攜式示波器質保12個月，質保期內出現質量問題以舊換新，具體問題請咨詢在線客服。

2.收到田中設備后尺寸不合適怎處理？

請第一時間與田中設備客服聯系處理，落實退貨或免費更換，因田中設備圖紙或加工原因產生的退換貨，運貨由田中設備承擔。

3.收到田中設備后產品缺失怎么辦？

從物流公司接收時發現包裝破損或設備缺失，請第一時間聯系田中設備客服與物流公司交涉處理。田中設備將在第一時間給用戶安排補發；在物流公司正常簽收離開后產品缺失，田中設備概不負責。

4.收到田中設備產品不好用怎么處理？

發現產品不好用請第一時間聯系田中設備客服，反饋使用圖片視頻確認后，田中設備收到退回產品即安排退款。
