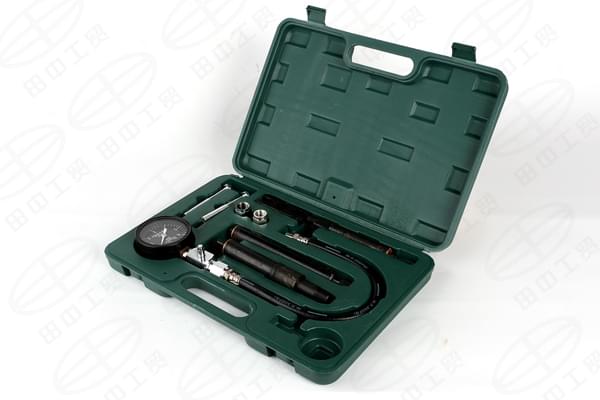

氣缸壓力表-產品介紹

類 別：發動機維修工具
編 號：TZ100106
品 名：氣缸壓力表
重 量：2kg
包 裝：定制塑料盒
尺 寸：280*100*50mm
用 途：本型儀表適用于五十鈴、依維柯、東風6130、東風6135、黃河等柴油車。主要用于測定柴油發動機中，柴油機氣缸內壓縮沖程中所產生的最大壓力。
保 修：用戶在遵守使用保管規則的條件下，保修半年（玻璃片屬特殊制品，不保修）。
配 件：歐I表桿-1 歐II表桿-1 歐III表桿-1 表頭-1 M8X80螺栓-2 轉接頭-2 壓板-1

工作原理：本氣缸壓力表由指示機構和測量部件兩部分組成，測量東風6130、東風6135、黃河等大型柴油車時，氣缸內的壓縮氣體通過連接頭、連接管、二道接頭、膠管部件、閥體接頭和主體接頭進入到指示機構中的彈簧管中，使其端部產生位移。經連桿扇形齒輪傳至中心齒輪，使指針旋轉在表盤上指示出氣壓值。在測量五十鈴和依維柯車時需借用原車上的元寶卡子和安裝釘，使用時可靈活應用，測量原理同上。
備注說明：1、本氣缸壓力表適合在周圍溫度-40℃ ∽55℃ 相對濕度不大于90%的條件下工作。2、為了延長儀表的使用壽命，其工作壓力不宜超過測量上限值的75%3、安裝使用時可將2-M8螺栓鎖緊以免漏氣。 4、儀表在運輸和安裝過程中要嚴防碰撞和擠壓5、本儀表在使用前用貯存于干燥通風的房間內，以免受潮  6、啟動馬達連續工作時間不能過長，WD615系列柴油機正常氣缸壓力應在2.6～2.8Mpa（26～28bar）。
