重汽氣囊墊塊工裝

產品分類：發動機維修工具[必備單品]

產品說明：針對重汽SITRAK-6X2 九氣囊及SITRAK-6X4八氣囊車輛，涉及到氣囊升降異常、更換氣囊懸架、更換ECAS-ECU、更換氣壓傳感器（此維修只做壓力標定）、調整高度控制閥的售后維修作業，需要對車輛的ECAS系統氣囊高度進行標定，為此山東田中機械設備有限公司與重汽合作開發了氣囊墊塊工裝，以便于進行ECAS系統氣囊高度標定工作。

訂購熱線：400-860-2004

產品詳情

重汽氣囊墊塊工裝介紹
針對重汽SITRAK-6X2 九氣囊及SITRAK-6X4八氣囊車輛，涉及到氣囊升降異常、更換氣囊懸架、更換ECAS-ECU、更換氣壓傳感器（此維修只做壓力標定）、調整高度控制閥的售后維修作業，需要對車輛的ECAS系統氣囊高度進行標定，為此田中工貿與重汽合作開發了氣囊墊塊工裝，以便于進行ECAS系統氣囊高度標定工作。
產品名稱	氣囊高度調整工裝、氣囊高度調整工具
產品編號	TZ700120
產品用途	標定氣囊高度

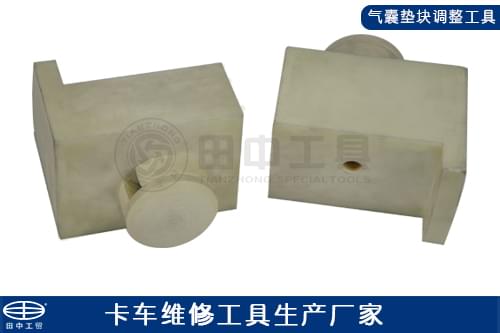

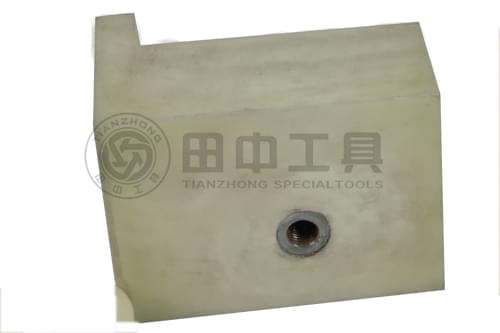

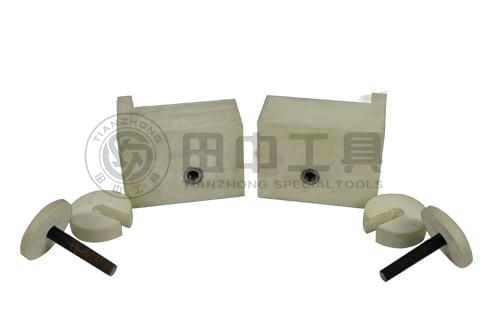

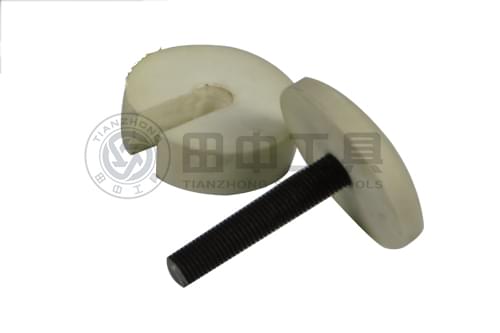

重汽氣囊墊塊工裝實拍圖片

重汽氣囊墊塊工裝使用說明

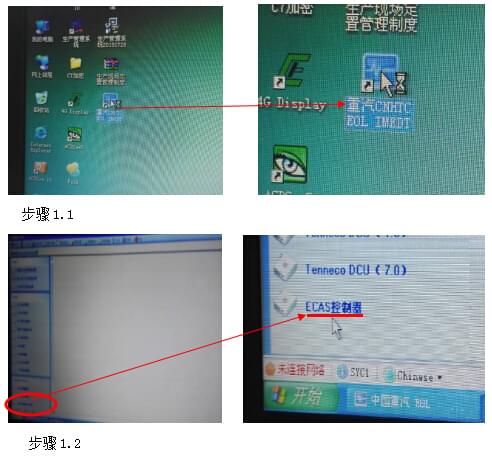

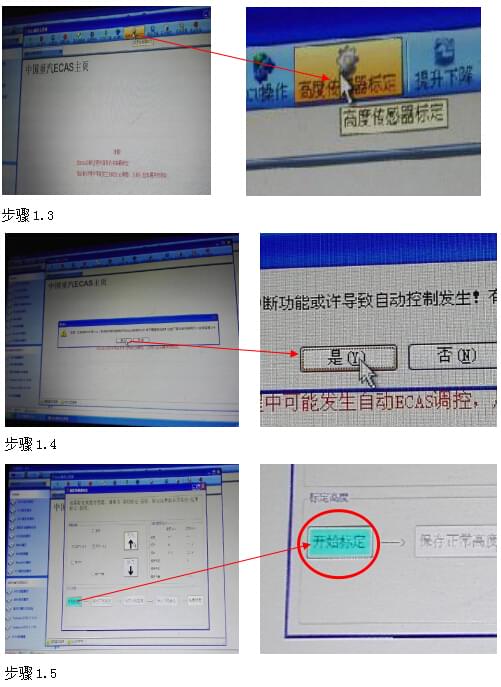

1. 打開電腦雙擊EOL軟件圖標，打開后在界面的右下角點擊ECAS控制器，點擊界面上部的“高度傳感器標定”，再點擊“是”進入調整頁面，點擊開始標定；

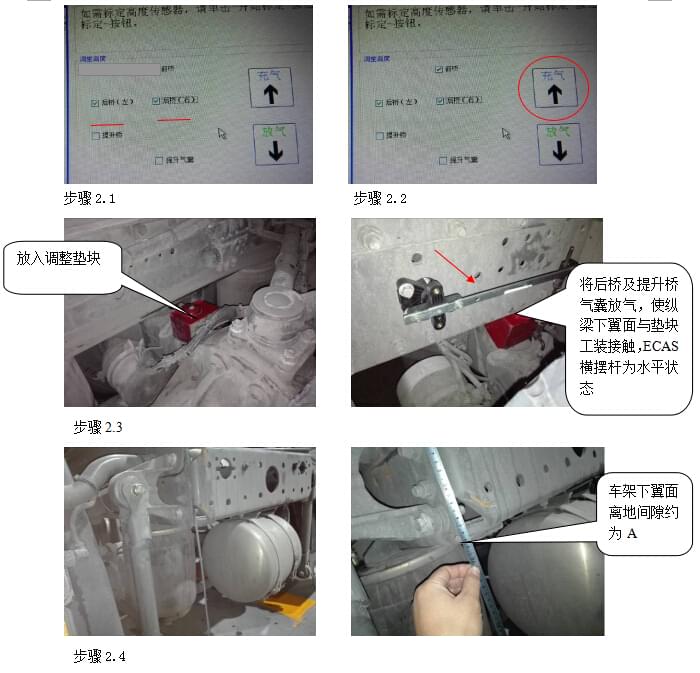

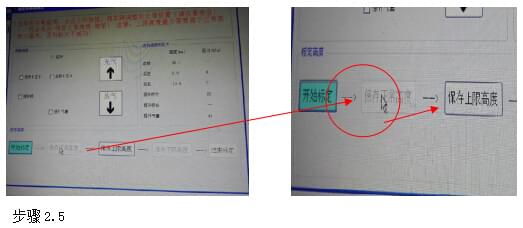

2.首先標定的為車輛正常高度，在“高度傳感器標定”界面，先勾選后橋（左）、后橋（右），再點擊充氣，將車輛整體提升，在后橋放入工裝墊塊（注：八氣囊車型中高位鞍座使用墊塊與九氣囊墊塊一致，低位鞍座使用的工裝墊塊比九氣囊車型的工裝墊塊低25mm），再點擊放氣，使縱梁下翼面與墊塊工裝接觸，此時高度即為車輛正常高度，測量后部縱梁下翼面與地面距離A:（約為740-750mm），ECAS橫擺桿應為水平狀態，檢測銷軸能夠通過ECAS高度傳感器檢測孔，點擊電腦界面的“保存正常高度”車輛的正常高度即調整完畢，程序自動變?yōu)?ldquo;保存上限高度”開始調節上限高度。

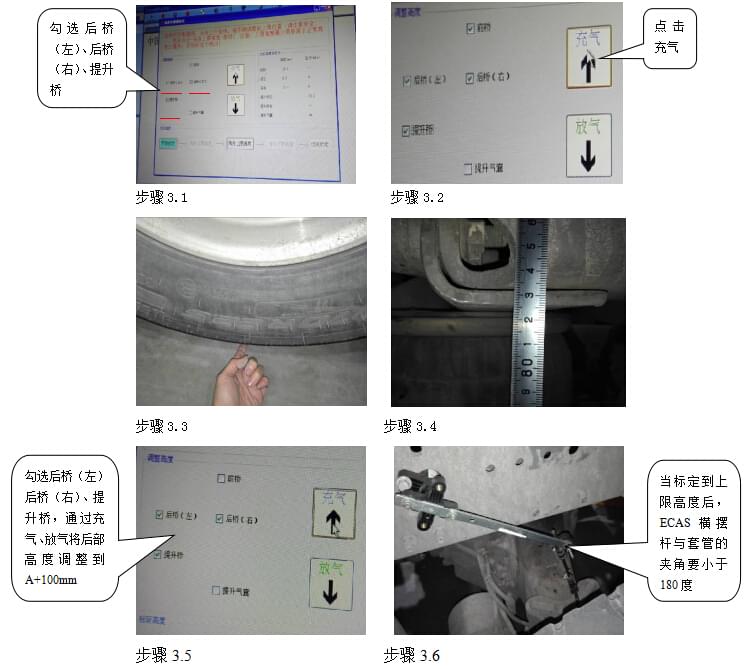

3.車輛上限高度調節，勾選后橋（左）、后橋（右）、提升橋，點擊充氣(此時車輛應處于怠速狀態，以保證車輛氣壓為最高值)，整車底盤提升后，觀察后提升橋輪胎應與地面剛剛接觸，測量車架后部縱梁下翼面離地間隙約為A+100mm（約840-850mm），如存在偏差需單獨勾選后橋（左）、后橋（右），通過充氣、放氣調節，將車架后部縱梁下翼面離地間隙進行調整至A+100mm（約840-850mm）（此時ECAS橫擺桿與套管的夾角要求小于180°），點擊保存上限高度，對下限高度進行調節。

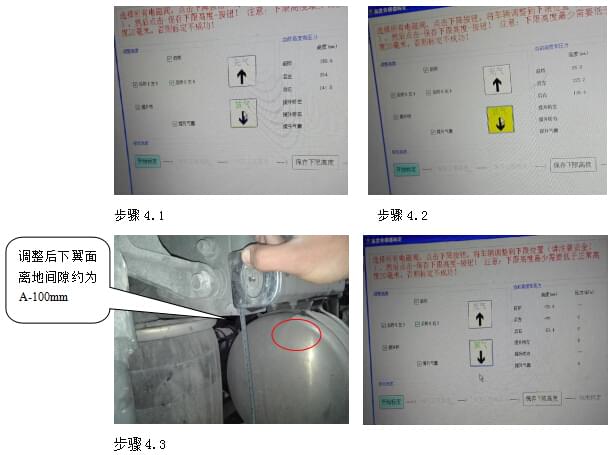

4.車輛下限高度調整，同時選后橋（左）、后橋（右）、提升橋、提升氣囊，點擊放氣（此時車輛應處于怠速狀態，以保證正常調整用氣），將整車底盤調低，對車架后部縱梁下翼面進行測量，下翼面離地間隙約為A-100mm（約640-650mm）時不再放氣調整，調整結束后點擊保存下限高度。

5.正常高度、上限高度、下限高度調整完畢后點擊“結束標定”，文本框左上角顯示本次標定成功（不單擊結束標定按鈕，本次標定不成功）。

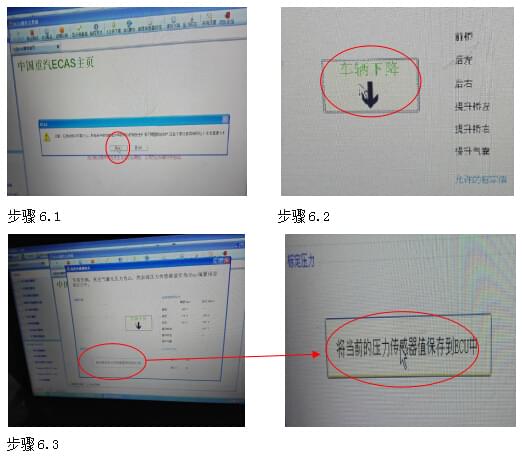

6.標定結束后，進入ECAST調整首頁，點擊壓力標定，再點擊是進行確認，自動進入高度傳感器界面，點擊車輛下降，直至氣囊無壓力為止，然后將傳感器值作為0Bar偏置保存到ECU中，點擊“將當前的壓力傳感器值保存到ECU中”，左上角顯示本次標定成功，即完成本次標定。

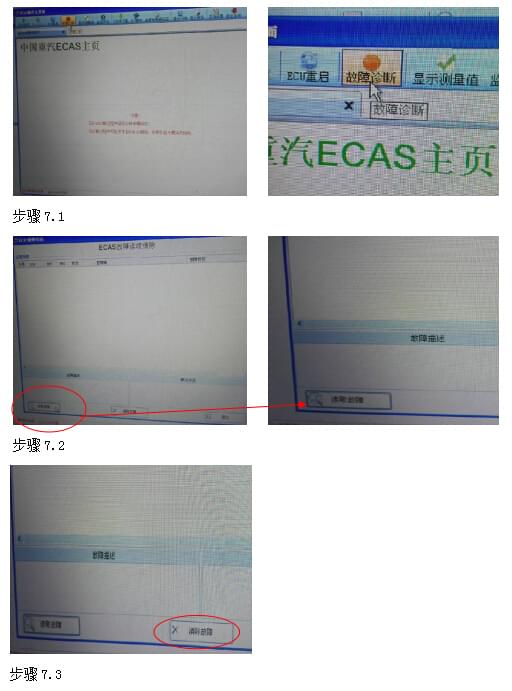

7.清除故障在ECAS主界面，點擊故障診斷，再點擊左下角的讀取故障，根據故障列表中的提示，將故障排除。故障排除后，點擊ECAS故障讀取清除界面左下部的清除故障，再次點擊讀取故障，看故障是否被排除，有無新增故障，若點擊讀取故障后列表中無內容本次故障清除成功，直接退出即可。

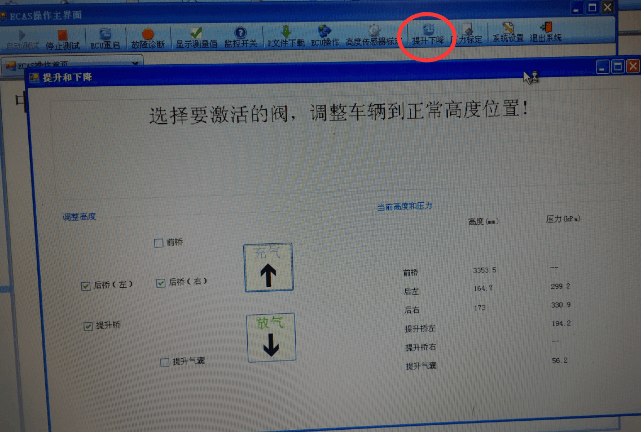

8.最后檢查單個氣囊充放氣是否正常在Ecas操作界面-提升下降，分別點選后橋（左）、后橋（右）、提升橋，進行充氣、放氣，檢查氣囊是否工作正常。
