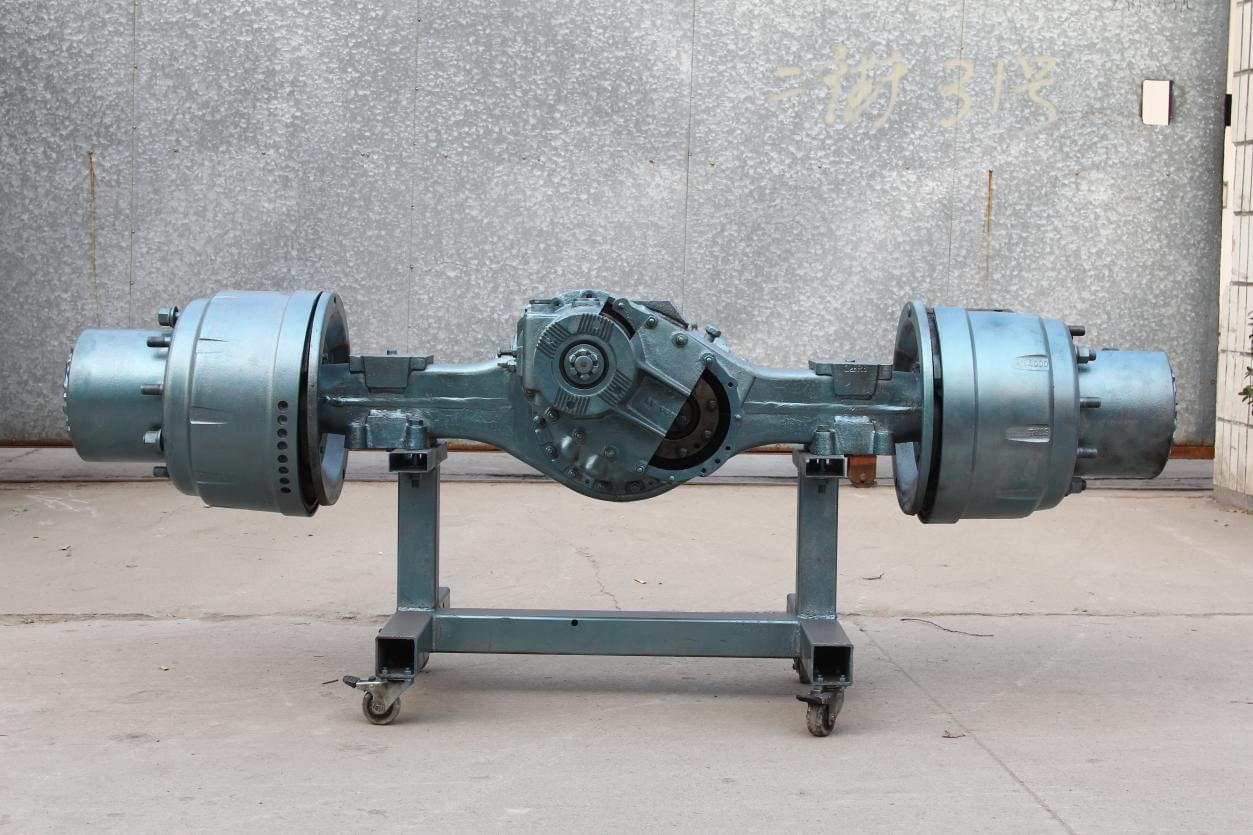

產品概述：本展體可使學員了解斯太爾中橋的基本結構和工作原理?？梢酝ㄟ^實物認識后橋的組成件及工作原理。


產品規格：外形尺寸：2300*900*900(mm)   整體重量：520KG左右


產品功能：以斯太爾中橋?yàn)榛A(chǔ)，采用原廠車橋進行機械切剖，充分展現車橋的內外結構（主減速器部分、輪邊減速機構部分、差速器總成部分）及工作原理。

     剖面部位：中橋中斷（中橋）          主減速裝置和輪邊（后橋）


1.斯太爾中橋是由主減速器、差速器、半軸、輪邊減速器和驅動橋殼等。


2.變速箱轉矩通過主減速器、差速器、半軸、輪邊減速器等傳到驅動車輪，實現降速、增大轉矩。


3.主減速器圓錐齒輪副改變轉矩的傳遞方向，提高了扭矩；


4.通過輪間差速器實現兩側車輪差速作用；


5.通過軸間差速器將中橋轉矩傳給后橋，同時實現中后橋差速作用；


6.輪邊減速器實現再次降速，提高了扭矩的作用。
