卡車制動系統培訓教學展具

產品分類: 卡車教培中心建設方案
    產品說明:將卡車氣路及氣路元件展示在一個完整的展臺上,在展架上可隨意設置制動系統各種故障,供學員進行故障排查的學習和演練,真正起到教學作用。
    訂購熱線:400-860-2004

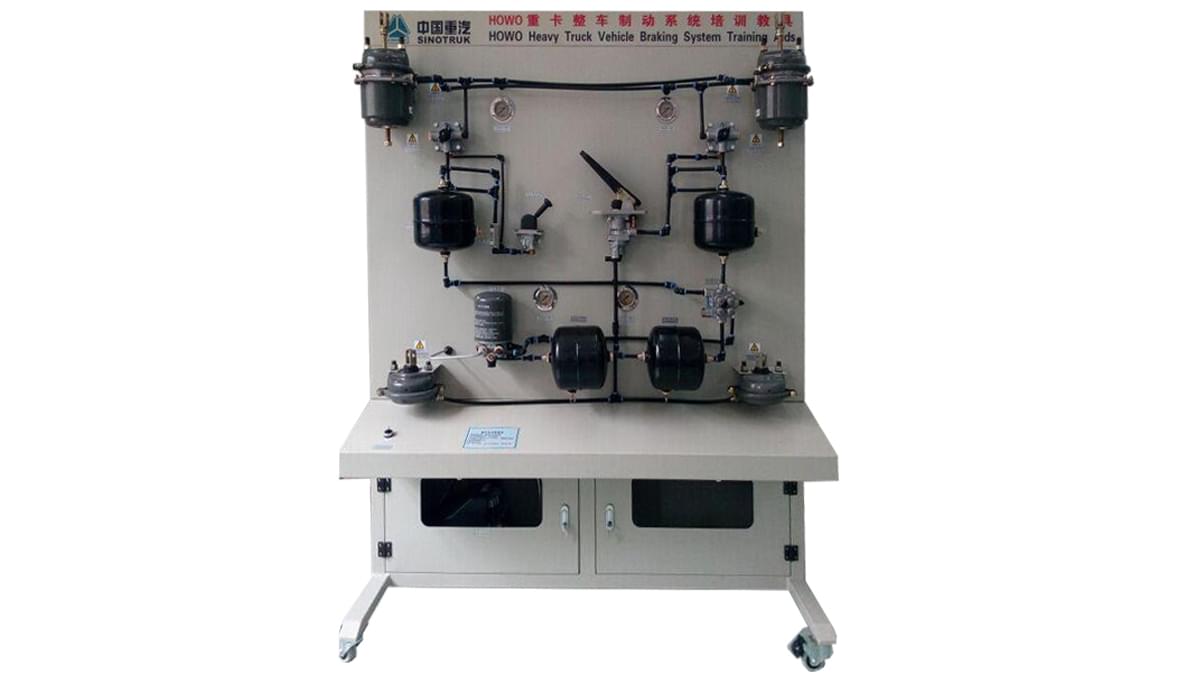

      卡車制動系統培訓教學展具



      產品概述:

      將卡車氣路及氣路元件展示在一個完整的展臺上,在展架上可隨意設置制動系統各種故障,供學員進行故障排查的學習和演練,真正起到教學作用。


      產品規格:

      外形尺寸:2250*1000*2000(mm)  整機重量:160KG



      卡車制動系統培訓教學展具





      制動系統展示功能:

      展示制動系統各原裝部件及全車氣路系統的連接(前制動回路、后制動回路、駐車制動回路等),使整車制動系統一目了然。


      制動系統操作功能:


      ①啟動空壓機頭1,將壓縮空氣通過干燥罐2通向四回路保護閥3,同時給再生儲氣筒4充氣;干燥罐內置一個調壓閥(最高氣壓限定在0.75MP),當氣壓達到0.75MP時,干燥罐內置調壓閥打開,空壓機手動停止運行。


      ②干燥的空氣通過干燥罐2通向四回路保護閥3使全車氣路分成四個回路。


      ③前制動回路:通過四回路保護閥的“22”出口向前制動儲氣筒5充氣。再由儲氣筒通向主制動閥8的“12”接口。當踩下制動踏板時,主制動閥打開,空氣將由“22”接口通向前制動分室10。制動中制動分室氣壓與主制動閥踏板行程成正比。


      ④后制動回路:由四回路保護閥的“21”出口向后制動儲氣筒6充氣。再由儲氣筒向主制動閥8的“11”接口供氣。當踩下制動踏板時,主制動閥打開,經主制動閥“21”出口通向主制動繼動閥12。繼動閥由后制動儲氣筒6直接供氣。當主制動閥動作時,主制動閥來控制氣壓,繼動閥12打開后分別向后制動分室13提供與制動踏板行程成正比氣壓。


      ⑤駐車制動回路:由四回路保護閥“23”出口一路通向駐車制動儲氣筒7、一路為駐車制動閥15供氣,駐車制動閥15控制繼動閥16,在停車制動時,將駐車制動閥15的手柄置“制動”位置,繼動閥16的控制氣壓通過駐車制動閥15排空,后制動分室的空氣通過繼動閥16放空,實現駐 車制動。


      備注:為便于了解制動系統與全車氣路,展柜背部展示氣路安裝示意圖。



      卡車制動系統培訓教學展具



      卡車制動系統培訓教學展具



      卡車電氣系統培訓教學展具

      卡車電氣系統培訓教學展具
