卡車維修電路時，離不開最基本的測量工具：萬用表。今天，我們重點闡述一下，萬用表在卡車維修電路時對直流電源測量的使用。

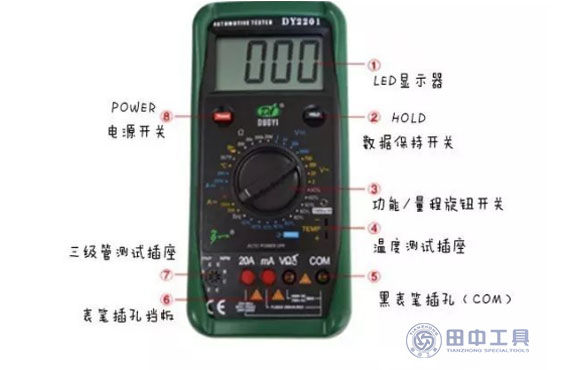

山東田中卡車維修萬用表

卡車維修中年對直流電源的測量包含：對直流電壓的測量、對電阻和通斷的測量、對直流電流的測量：

  一、測量直流電壓（--- V）

1、選擇合適的電壓檔。車輛系統電壓24伏，傳感器電壓一般為5伏，數據線電壓5伏，CAN線電壓3伏，車速傳感器電壓9伏。

2、萬用表并聯到電路中測量。

3、萬用表正表筆接用電器或線路的一端，負表筆接搭鐵。

4、被測線路通電

注意：不能將萬用表的紅黑表筆直接相連。

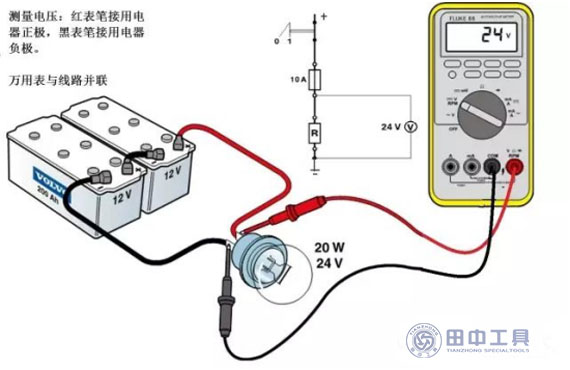

山東田中卡車維修萬用表測量直流電壓圖

  二、測量電阻（Ω）和通斷

1、選擇合適的量程，如果不知道阻值，建議先取萬用表的中間值，如20KΩ，然后再根據讀出的值選擇接近的檔位，以使讀數更準確。

2、斷開電路的電源。測量電阻時一定要在斷電的情況下測量。

3、將被測部件從電路中斷開（否則可能測量的是整個相關線路的電阻）。

4、測量時手不要接觸表筆尖和被測部件的接點，因?yàn)槿梭w也是一個電阻，和測量部件接觸后會影響測量。

5、測量通斷時電阻應為0，蜂鳴器鳴響。

測量電阻和通斷時，可以通過觸碰紅黑表筆檢查萬用表的狀態。

測量電阻時，如果萬用表顯示“∞”（無窮）或者“0.L”，則可能表明所選擇的阻值范圍過小，選擇更大的阻值檔位再次測量。如果所有檔位均顯示無窮，那么則表示斷路，或者絕緣。

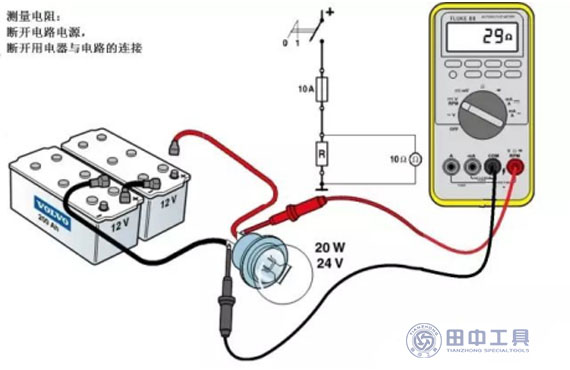

山東田中卡車維修萬用表測量電阻（Ω）

  三、測量直流電流和通斷圖（--- A）

1、選擇正確的量程，和紅色表筆的位置。

2、斷開被測部件與線路的連接，將萬用表串聯到斷開的線路上，使工作時電流流過萬用表。

3、被測線路通電。

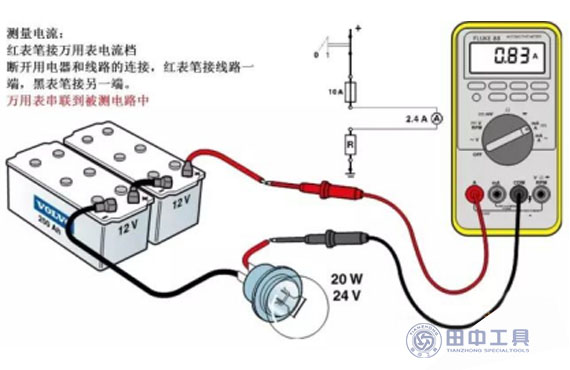

山東田中卡車維修萬用表測量直流電流（--- A）圖

  卡車維修測量電流時一定不能將萬用表的紅黑表筆直接相連，這樣相當于將萬用表內部短路，會燒壞萬用表內置保險，甚至損壞萬用表，也不能和測量電壓時一樣并聯使用萬用表。更多卡車維修中的實用小知識，請關注卡車維學院400-860-2004。
