知道怎么拆卸國六箱式后處理總成，那不能說只拆不裝吧，所以呢今天看看如何安裝國六箱式后處理總成？

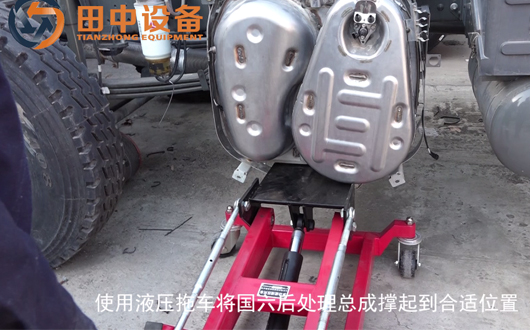

  1.使用液壓拖車將國六后處理總成撐起到合適位置，注意兩側拉帶位置不要妨礙傳感器控制器安裝支架，安裝后處理固定支架，擰緊兩個內六角圓柱頭螺栓及固定拉帶；

  2.安裝后氮氧傳感器控制器，用8mm套筒擰緊兩顆螺栓；

  3.安裝PM傳感器控制器，用8mm套筒擰緊兩顆螺栓；

  4.安裝后氮氧傳感器，用22mm扳手?jǐn)Q緊；

  5.安裝PM傳感器，用24#扳手?jǐn)Q緊；

  6.安裝前氮氧傳感器控制器，用8mm套筒擰緊兩顆螺栓；

  7.安裝壓差傳感器，用10mm套筒擰緊；

  8.安裝兩個探頭，用16#扳手?jǐn)Q緊探頭；

  9.用10mm套筒安裝3顆尿素噴嘴螺栓；

  10.安裝控制器線束，安裝壓差傳感器，安裝前氮氧傳感器，安裝DPF排溫傳感器，安裝尿素噴嘴線束，安裝兩個水循環線束（不分反正），安裝尿素噴嘴電器電盒線束，安裝后處理大包1號轉接頭；

  11.安裝PM顆粒物傳感器線束，安裝氮氧傳感器線束，安裝SCR前排溫傳感器線束，安裝SCR后溫度傳感器線束，安裝后處理大包2號轉接頭，捆綁所有線束；

  12.發動機排氣管與后處理進氣端用V型卡箍連接，用14mm套筒擰緊V型卡箍螺栓；

  13.安裝后處理箱蓋板，用4顆10mm螺絲安裝固定后處理箱蓋板，用10mm套筒安擰緊螺栓；

  14.安裝后處理大包上蓋板（注意位置一塊在前一塊在后），用6顆10mm螺絲固定后處理大包上蓋板，用10mm套筒擰緊，箱式國六后處理安裝完畢。
