后處理每個端子接口都不一樣,田中工具根據這些數值判斷故障!
大家都知道后處理的組成部分一般分為:尿素箱、尿素液位溫度傳感器、尿素泵、尿素噴嘴、上游溫度傳感器、環境溫度傳感器、NOx傳感器、相應的管路和線束。今天田中工具小編就帶大家來看看在沒有診斷儀的時候,如何根據針腳各個線束接頭找到車輛故障問題。

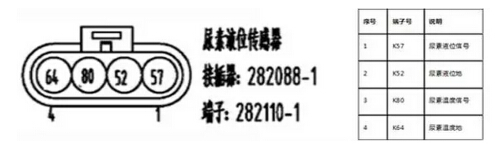

首先,我們先看尿素液位溫度傳感器的四個針腳空與發動機ECU所對應的位置

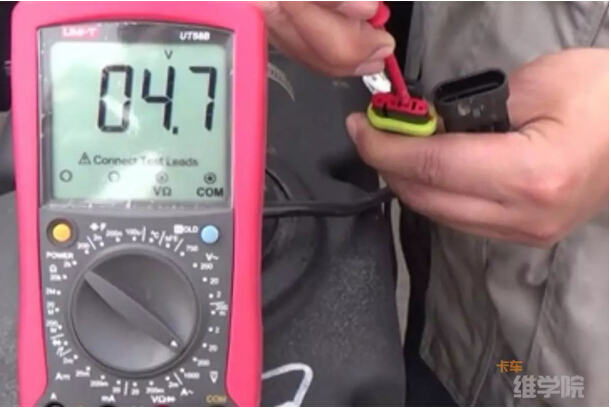

如果在尿素液位傳感器拔出狀態下進行電壓測量,1號口K57液位信號電壓為4.7V,3號接口K80溫度信號電壓為4.7V.

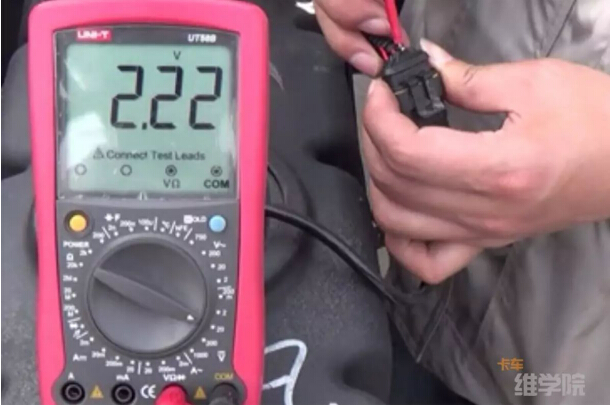

如果是尿素液位溫度傳感器正常連接狀態下,尿素液位為80%時,1號接口K57信號電壓為1.3V,大氣溫度為22攝氏度時,3號接口K80溫度信號電壓為2.2V.

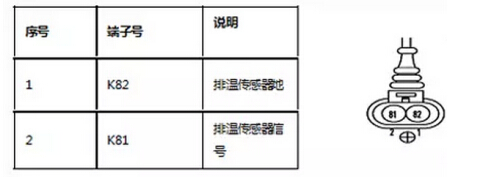

排溫傳感器安裝在后處理器的上游,用來監測發動機排氣溫度. 排溫傳感器的引線長1米,外部為金屬編織層。
接下來我們看下上游溫度傳感器.

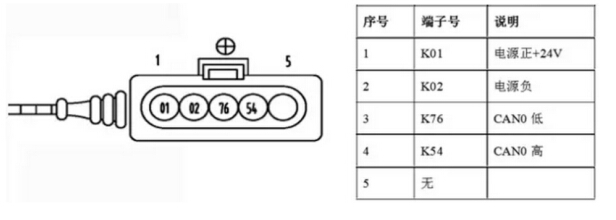

另外一個比較重要的傳感器,是NOx傳感器,主要檢測排氣管中的PM值,ECU接收該值后進行邏輯控制用于OBD監控.

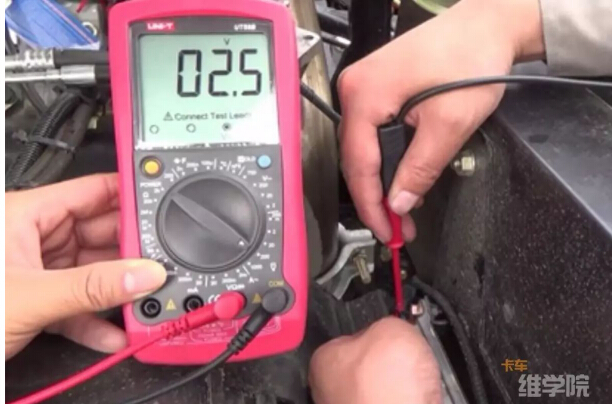

NOx傳感器拔出狀態下進行電壓測量,1號口為電源電壓,2號接口為電源電壓0V底線,3號接口K76電壓為2.4V,4號接口K54電壓為2.5V.
NOx傳感器正常連接狀態下進行電壓測量,1號口為電源電壓,2號接口為電源電壓0V底線,3號接口K76電壓為2.4V,4號接口K54電壓為2.5V.
NOx傳感器總成包括傳感器及NOx傳感器控制器兩部分,氮氧傳感器正常工作前需要加熱到一定溫度,此時應保證排氣管中無水滴凝結,否則可能會造成傳感器損壞。
以上就是我們對哪些數值可以判斷故障的總結,當然,田中工具還有很多關于SCR后處理維修工具、清洗設備、檢測設備,如果您對這些感興趣或者有需要,可以隨時聯系官網右側的在線客服,或致電400-860-2004。
