噴油器總成拆卸是一件很麻煩的事情，跟著小編的步伐了解下噴油器的拆裝流程以及會用到哪些噴油器拆裝專用工具吧！

噴油器的作用：

將油管中高壓柴油以霧狀形式直接噴入燃燒室,并合理的分布,以便于形成可燃的混合氣。

噴油器總成拆卸

擰松高壓油管接頭螺母（注意卸壓）。

拆下高壓油管及固定夾。

拆下回油管。

拆下噴油器固定螺母后，用撬棒拆下噴油器總成。

零件準備

柱塞偶件6對，噴油器6只。

噴油器拆卸會用到什么專用工具

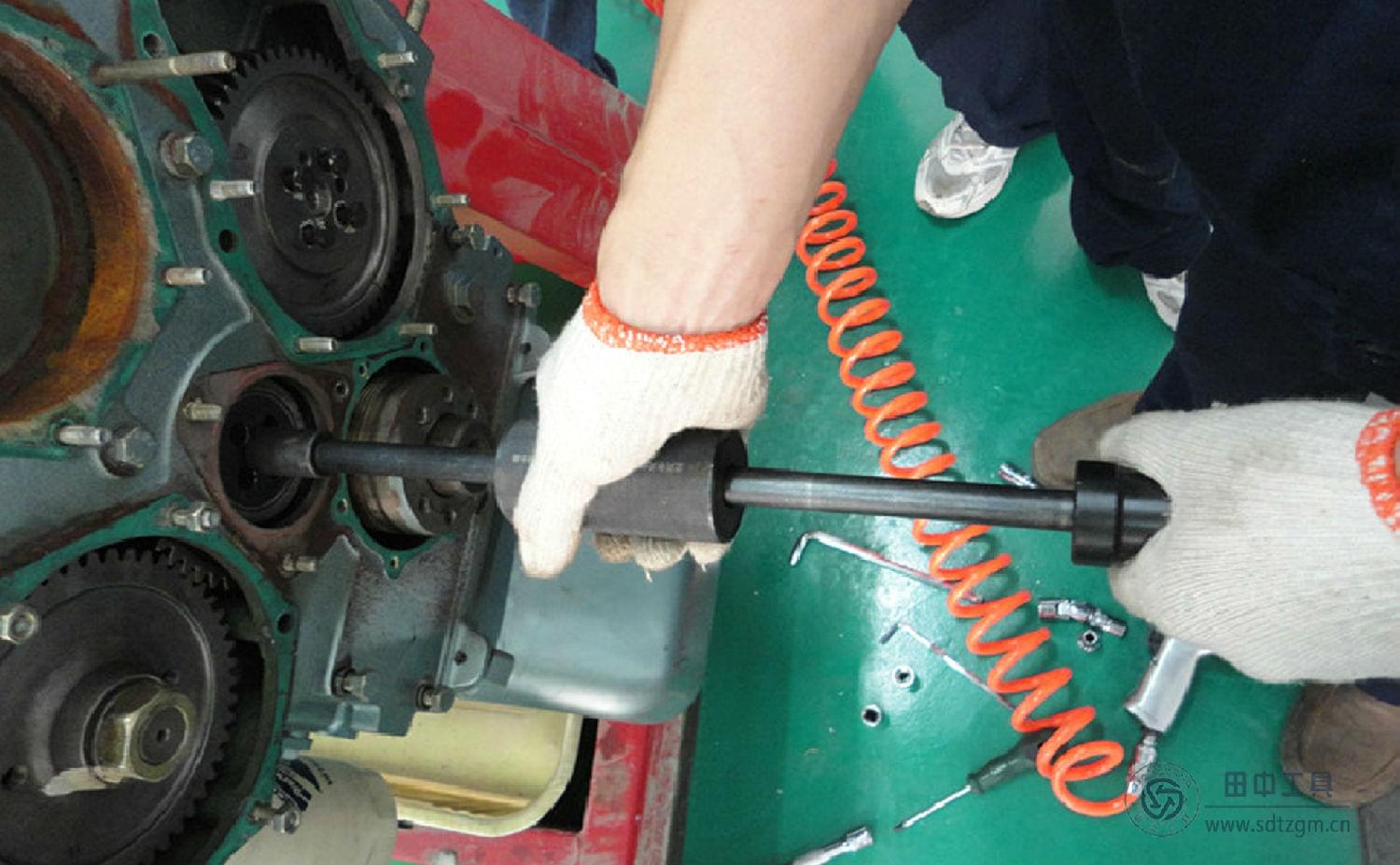

噴油器拔出器：結構簡單,使用方便,在拔出噴油器的過程中不會損壞配件,同時大大縮短了工時,提高了拔出效率



總成的分解

1.將噴油器固定在臺虎鉗上，用扳手拆下護帽。

2.用一字形螺釘旋出調整螺釘。

3.取出墊片，調壓彈簧、芯軸。

4.噴油器嘴朝上，用套筒扳手拆下噴咀蓋形螺母。

5.取出針閥偶件。

總成組裝及注意事項

噴油器裝配的順序與拆卸的順序相反，但必須注意以下幾點：

1.在裝配針閥體偶件時，定位銷與噴油器定位孔對齊。

2.按規定力矩?cái)Q緊噴嘴蓋形螺母，力矩為42—50N/m。

3.注意調壓彈簧的彈力。

4.調整螺釘旋入深度要適當。

噴油器組裝會用到什么專用工具

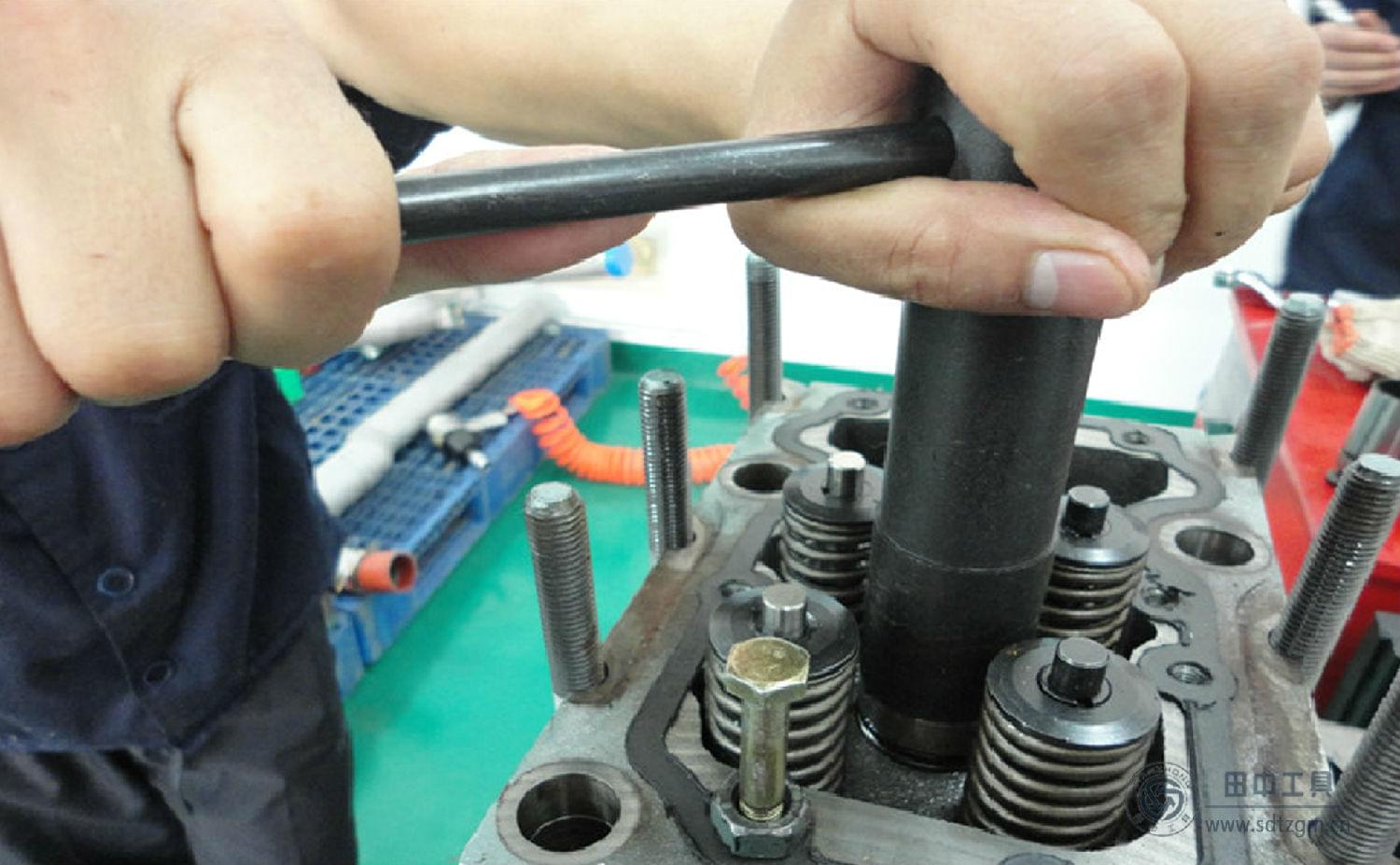

噴油器拆裝工具：噴油器襯套拆裝工具,用于更換噴油器銅套時拆裝舊襯套和安裝新襯套(國II/國III) ,小巧輕便,利于攜帶,操作簡單,省時省力



操作注意事項

1.噴油器總成拆卸時注意卸壓。

2.用臺鉗夾制時,噴油器要用薄銅皮包角。

3.清洗時要用適當?shù)墓ぞ哌M(jìn)行。

4.在調整試驗時,切不要把手伸到噴油器下。
