在大、中修或維修上菲紅C9/C11/C13發動機時，需要對發動機總成進行解體或組裝，山東田中生產的上菲紅發動機翻轉架可以完成該項工作。由主軸渦輪渦桿總成、手輪機構、架體、立柱總成、自鎖裝置、接油盆、零件盒等配件組成。

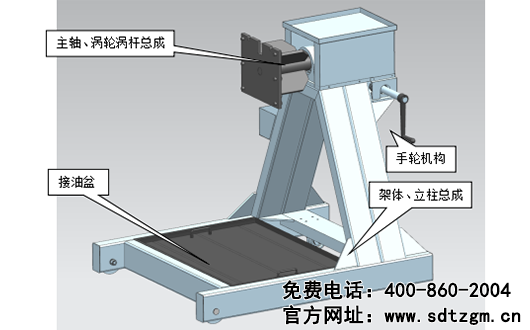

發動機翻轉架組成展示圖片

  重點來了~上菲紅發動機翻轉架的使用說明給大家一一呈現出來：

  1.使用時將發動機與翻轉頭連接到翻轉架主板上面，通過六根螺栓固定再將發動機翻轉頭通過三根螺栓與發動機進行連接(三種發動機連接螺栓長度不通)。

  ① C09翻轉頭配套螺栓M16*60兩根 M16*120一根

  ② C11翻轉頭配套螺栓M16*70兩根 M16*90一根

  ③ C13翻轉頭配套螺栓M16*95兩根 M16*120一根

  ④ 三個不同規格翻轉頭與翻轉架主板連接螺栓M16*35

  2.將自鎖裝置向下拉動并旋轉90°，用手轉動手輪機構，在維修時實現發動機的翻轉功能，翻轉架可以旋轉360°，在翻轉到一定角度維修時，必須將自鎖裝置旋轉進卡槽處進行鎖緊，防止主軸回轉，造成人員傷害。

  3.翻轉架配有接油盆，在維修發動機時，防止發動機的油放不干凈而流入地面上，造成地面濕滑和油澤。

發動機翻轉架使用圖片

  如果您對山東田中生產的上菲紅發動機翻轉架這方面有需要或感興趣，可以隨時和我們聯系。請聯系官網右側的在線客服，或致電400-860-2004。
