WD615系列柴油機能充分滿足91系列相應噸級的車用動力的要求以及工程機械等其他用途的要求，結構緊湊，剛性好，田中WD615柴油發動機維修專用工具，完全滿足其拆裝維修需求。



  常用WD615柴油發動機維修專用工具使用說明：

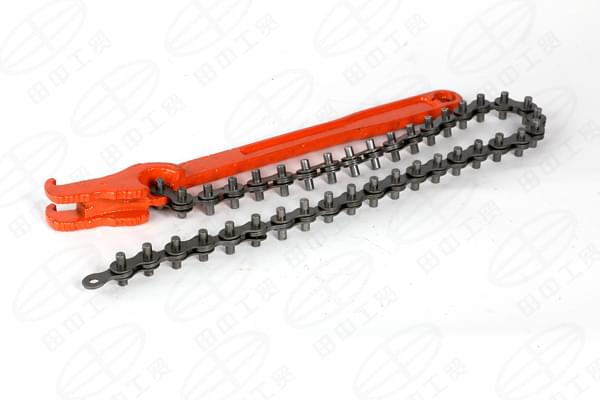

  16、干燥罐扳手（TZ100115）

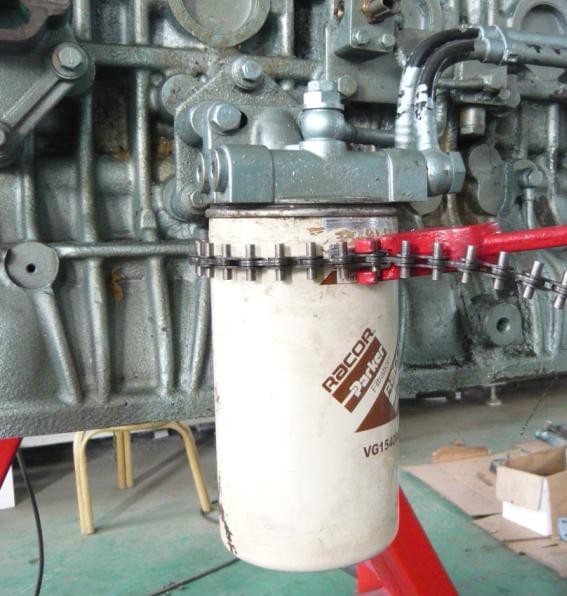

  在拆卸干燥罐時，先將干燥罐扳手，自帶的鏈條穿過干燥罐，選擇合適的長度卡到扳手提鉤子中，然后旋轉將干燥罐拆卸下來。








  17、高壓共軌系統專用扭力扳手（TZ100116）




  該機型高壓共軌系統各高壓管線接頭有嚴格的扭緊力矩要求，一般均在40NM（40牛頓·米）范圍。況且，各部位接頭結構緊湊，一般的開口扳手使用十分不便。因此必須使用專用的扭力扳手。


  該扭力扳手是一只8～40NM的可調式扭力扳手，配有兩只扳手頭。一只是S=19mm的開槽梅花扳手。主要用于共軌系統出油接頭的扭緊。另一只是S=17mm的開口扳手頭。主要用于噴油器接頭的扭緊。兩只扳手頭可方便地更換。更換時僅需將固定螺釘旋松即可。


  在安裝共軌出油各接頭時，將可調式扭力扳手調整到規定的40NM檔位。用扭力扳手上緊接頭，聽到“啪”的一聲，扭緊力矩即達到了要求。用完扭力扳手后，必須將扭矩調整至“零”位。




  18、高壓供油泵內六方專用扳手（TZ100117）




  歐Ⅲ發動機的高壓供油泵是用4只內六方螺栓將其固定在缸體上的。必須使用專用的長柄內六方扳手才能順利地進行拆裝。該套扳手包括一只長桿內六方扳手，一只萬向關節和一只快速棘輪扳手。就是用這套專用扳手進行高壓供油泵的整體拆裝。





  高壓共軌系統專用扭力扳手（TZ100116）    高壓供油泵內六方專用扳手（TZ100117）




  19、發動機翻轉架(TZ600101)

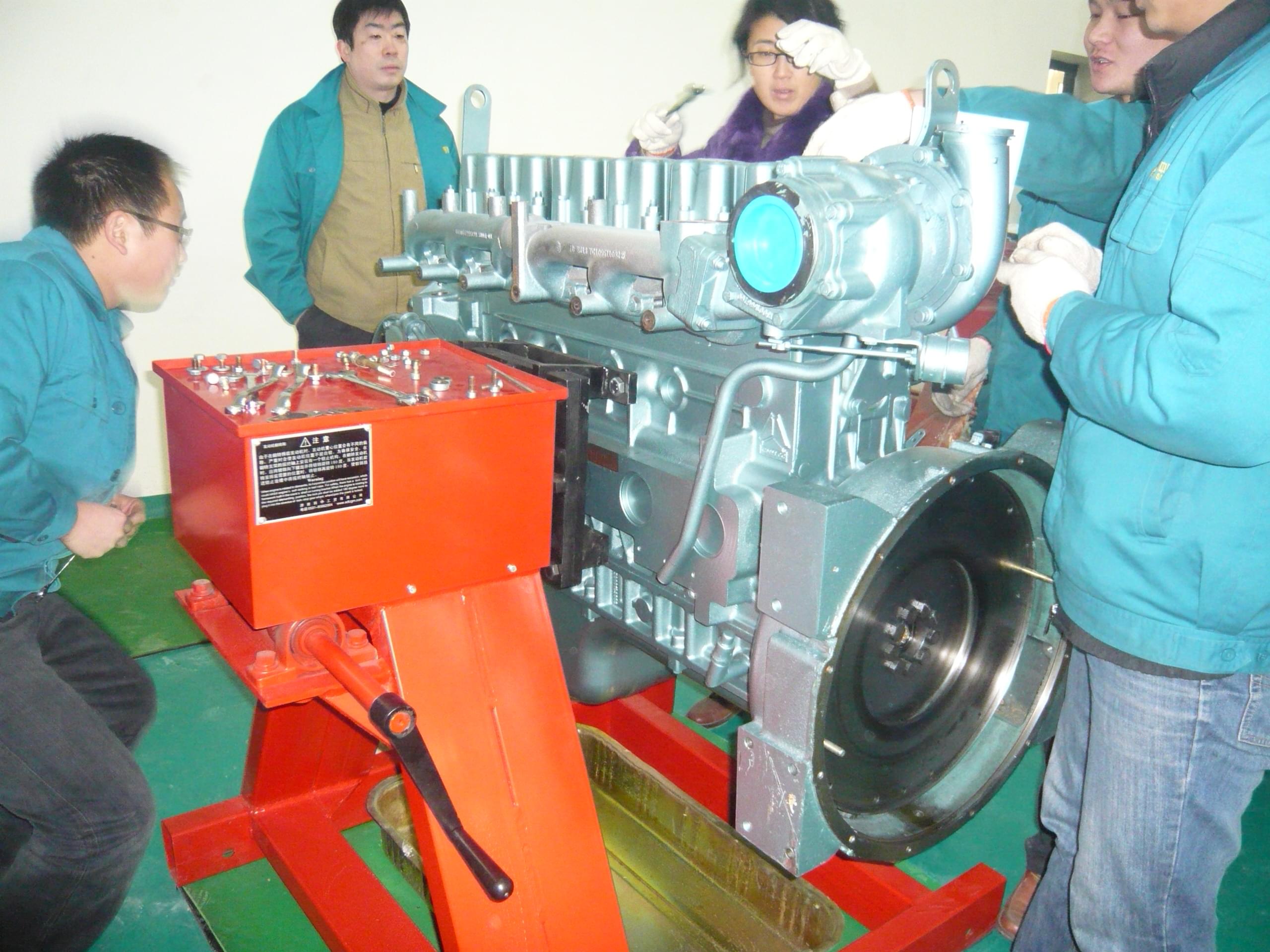

  在大、中修或維修時，需要對發動機總成進行解體或組裝。發動機翻轉架就是為完成這一工作而設置的。它由支架與翻轉頭組成，在發動機缸體機油散熱器一側有3只M16的聯接螺孔，用三只螺栓將發動機與翻轉頭聯接，可360度旋轉，從而完成發動機總成解體和組裝的任務。


  該翻轉架配合不同的翻轉頭還可用于其它機型的發動機和其它總成的維修。
