維修ZF變速箱是一件很麻煩的事，且不說技術有多重要，就單單維修操作就比較麻煩，維修師傅操作不便。山東田中為滿足ZF變速箱標準拆裝要求，研發生產了ZF16檔變速箱維修專用工具，保證維修質量，提高維修標準，減少維修工時。

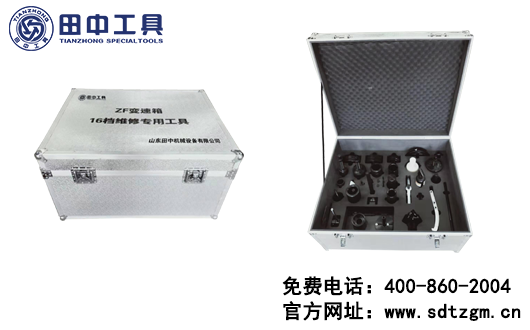

  山東田中生產的ZF16檔變速器維修專用工具，工具箱內含26種維修專用工具，適用于ZF16檔手動變速器維修拆裝，維修適用車輛包括福田歐曼EST、重汽汕德卡等車型。給大姐介紹幾款常用工具了解一下~

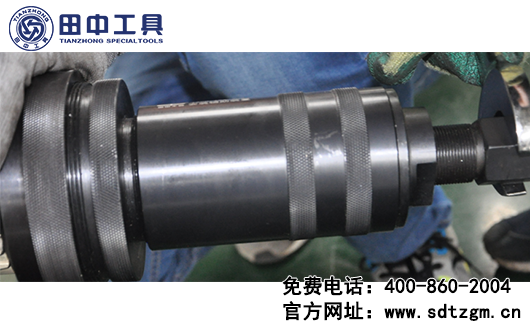

  多用軸承拔出器拉筒【S399171ZF2A0】使用操作：

  ①將副軸前后軸承拔出器的拔頭和拔套松開，里面的拉爪在彈簧和鋼絲卡簧的彈力下張開到最大；

  ②將拔出器套裝在軸承上，慢慢擰緊拔頭和拔套，使其里面的拉爪能夠勾住軸承的滾子，旋緊后拉爪和軸承緊密貼合；

  ③將軸承拔出器拉筒擰到副軸前后軸承拔出器上，用活動扳手旋轉頂絲，使其頂住副軸后將軸承拔出。

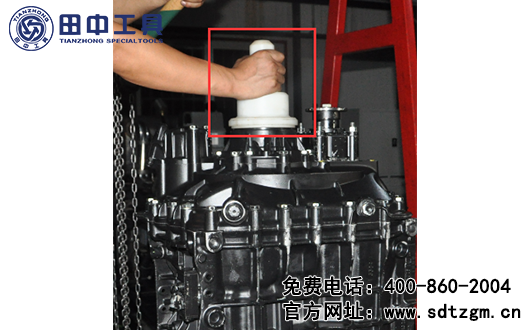

  油封安裝器【S399171ZF2B0】操作說明：

  ①在安裝油封前，首先將結合環套在套筒上；

  ②將油封套裝在油封安裝器的前端；

  ③將油封和專用工具一起套在輸出軸上，用橡膠錘輕輕敲擊專用工具，將油封安裝到位，取下專用工具，油封安裝完畢。

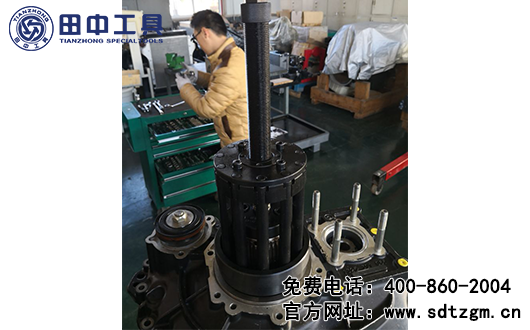

  輸出軸軸承拔取器【S399171ZF2D0】操作說明：

  ①將配合墊塊（S399171ZF2D7）放置到輸出軸上，防止在拉拔軸承時中間頂絲將輸出軸破壞；

  ②將專用的勾爪卡到輸出軸軸承的內圈間隙里面，把鎖緊套套裝在勾爪上，使其與軸承內圈緊密貼合；

  ③將中間頂絲擰到輸出軸軸承拔取器上，用活動扳手將中間頂絲打緊，轉動頂絲將輸出軸軸承拔出。

  如果您對ZF16變速箱維修工具想有更多的了解，可以隨時和我們聯系。請聯系官網右側的在線客服，或致電400-860-2004。

            ——責任編輯田中工具客服04
