12月初，公司的技術人員走訪了濟南當?shù)囟嗉掖筌嚲S修點，發現很多維修工操作發動機拆裝翻轉架并不十分規范，在這里，田中工貿“手把手”教您一遍。

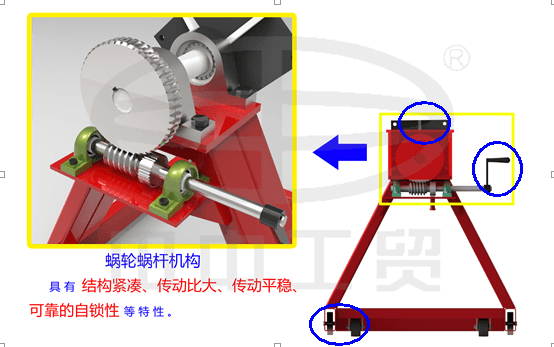

  首先，先來了解一下發動機拆裝翻轉架的構造。如下圖所示，翻轉架底部的紅色方管是一個小型操作臺，方便維修工站立拆裝發動機。方管底部配有可移動腳輪，方便挪動工位。與底部方管連接的三角形為固定支架。翻轉架頂部為工具、零件放置區。手搖式搖把是主要操作部位，支配翻轉功能。與搖把連接的部位學名渦輪蝸桿，主要支配翻轉架自鎖功能。頂部外側連接不同的發動機，以進行拆裝。



發動機拆裝翻轉架構造



  接下來，向您介紹正確操作發動機拆裝翻轉架的步驟：
    1、拆卸發動機機油冷卻器一側缸體上的附件；

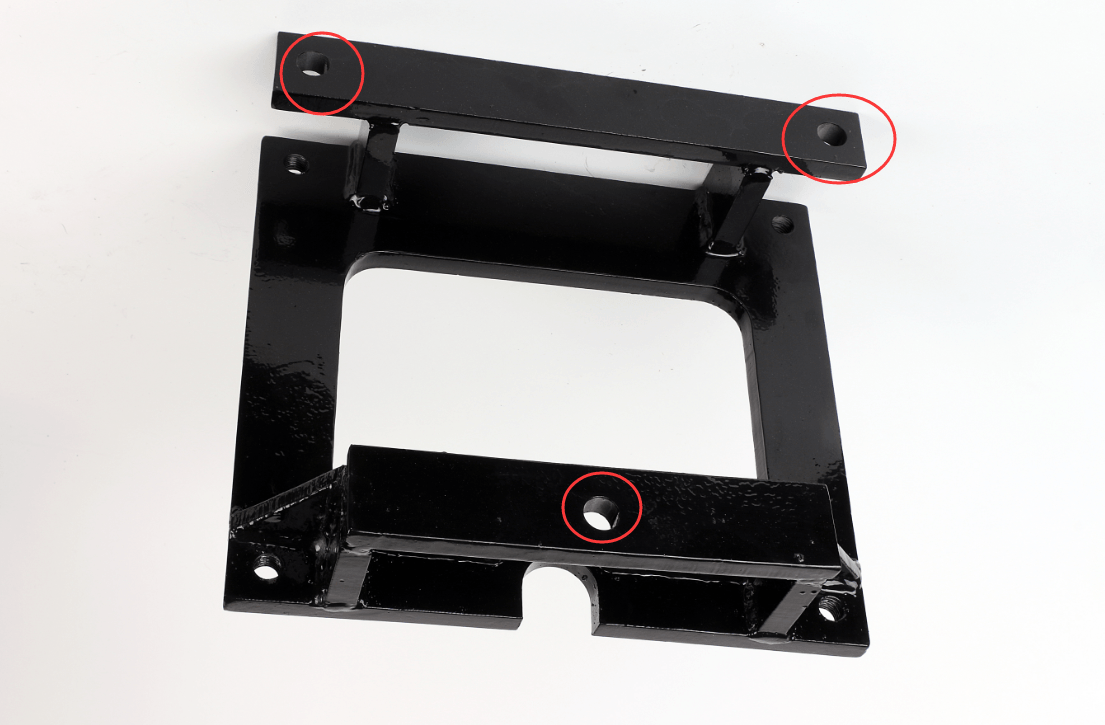

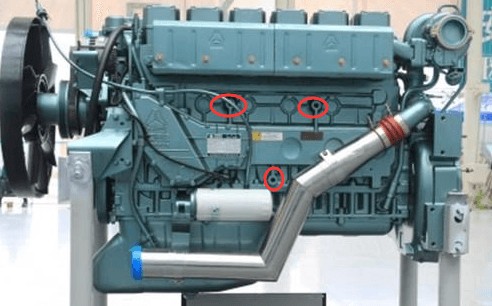

    2、用三只M14×25（30）的高強度螺栓穿過翻轉頭3個連接孔與發動機上3個連接工藝孔連接如圖所示：

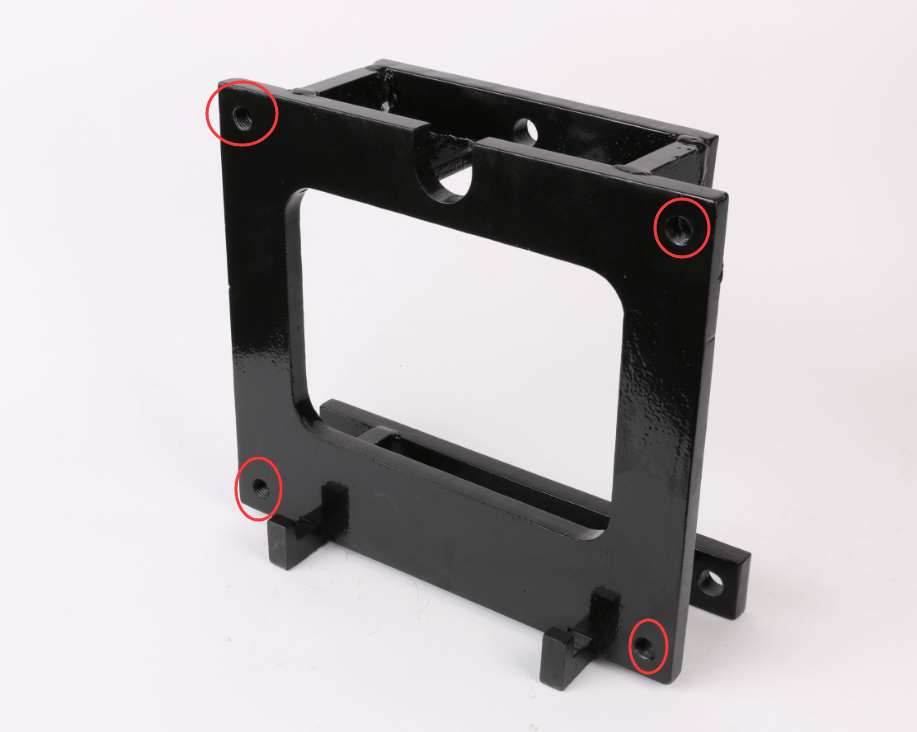

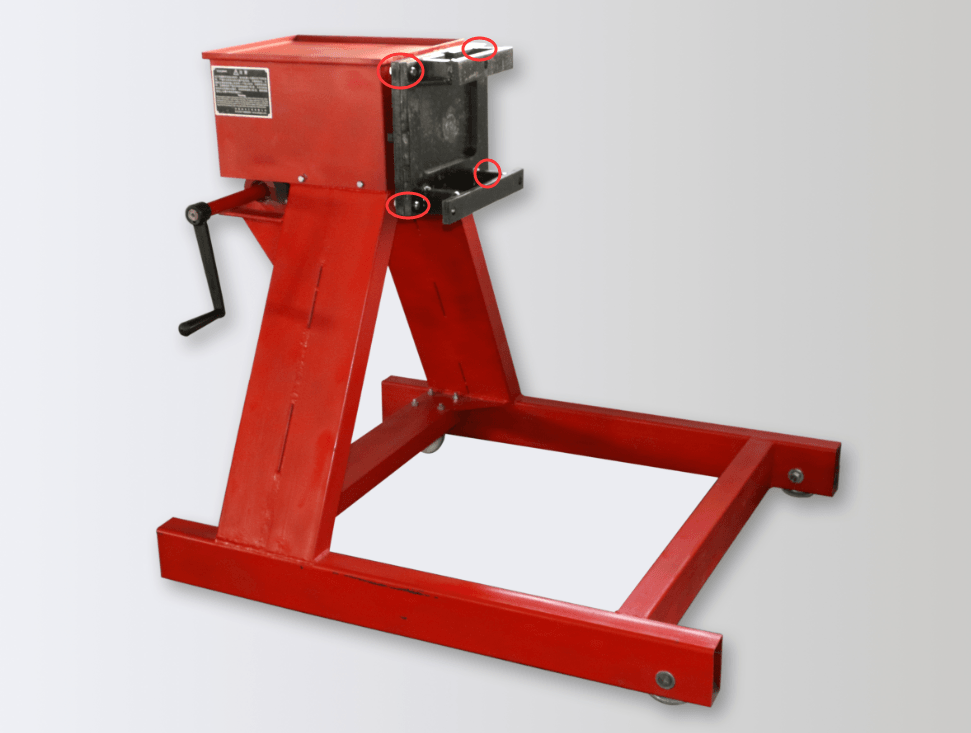

    3、將翻轉頭與發動機翻轉架連接（4顆8.8級M16×40螺栓）

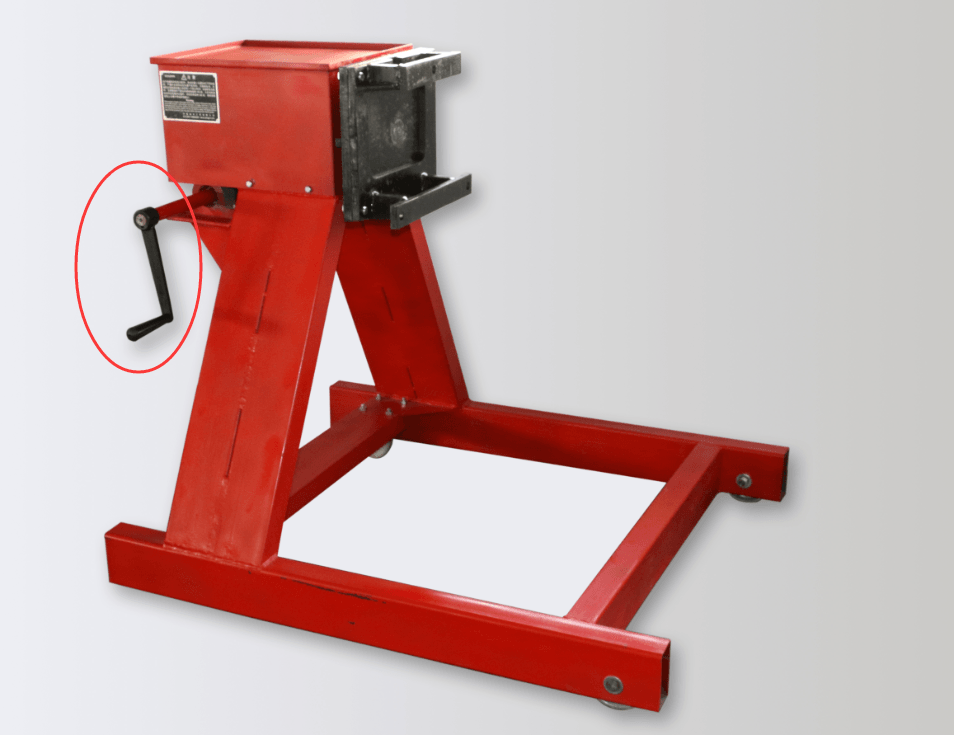

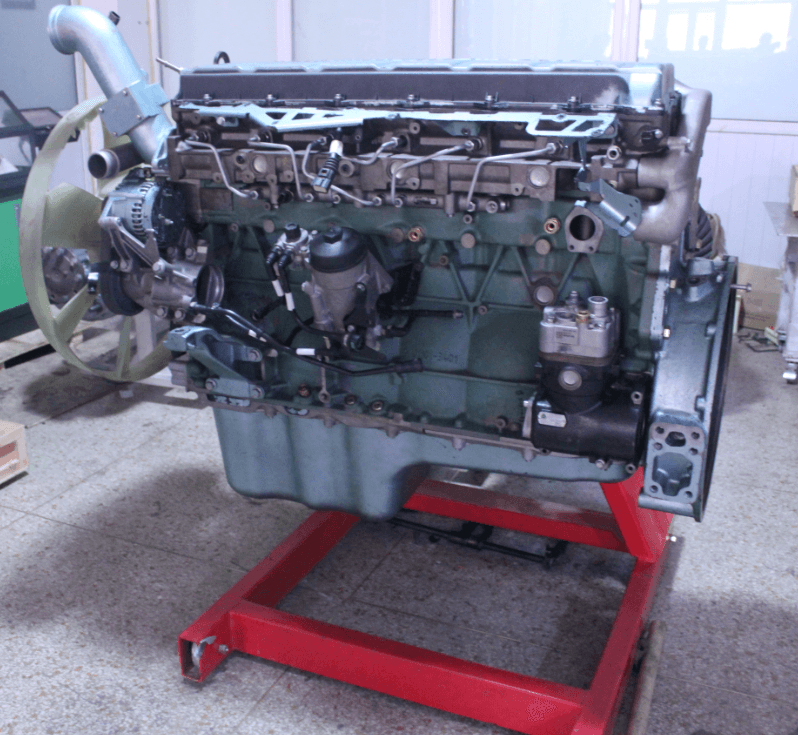

    4、搖動發動機翻轉架搖把將發動機調整的拆裝角度

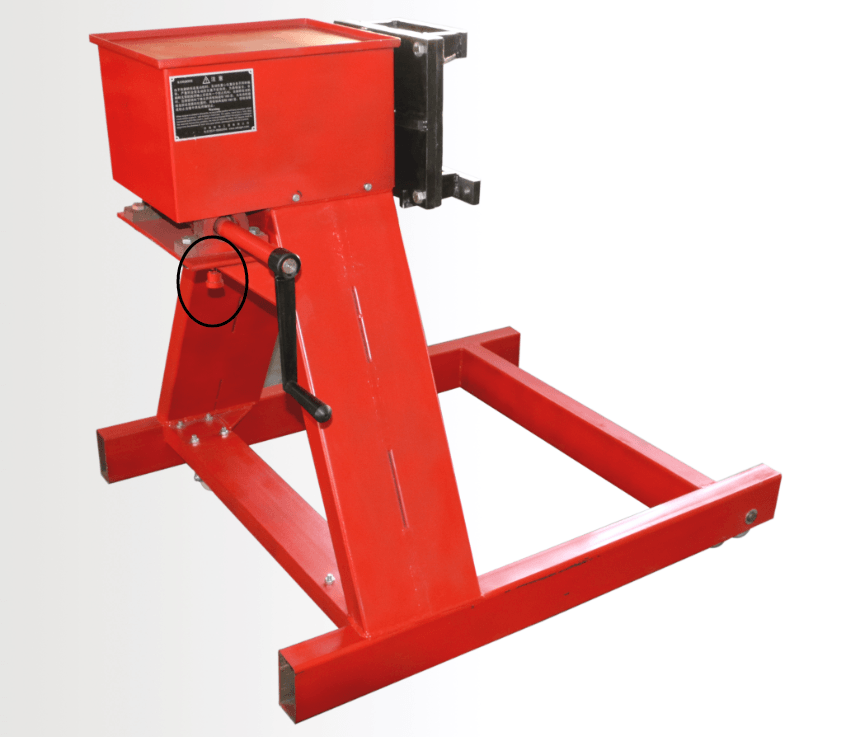

    5、發動機調整到拆卸角度后，鎖止蝸桿









  如果您對操作發動機拆裝翻轉架感興趣或有疑問，請點擊聯系我們官網http://147w.cn 右側的在線客服，或致電：400-860-2004，田中工貿——您全程貼心的采購顧問。
