WD615柴油發動機是引進“斯太爾----戴姆勒----普赫公司“15”系列直列六缸、水冷、直接噴射式車用高強化柴油發動機，田中WD615柴油發動機維修專用工具，用于此型號發動機的維修拆裝，多年來一直暢銷。



  常用WD615柴油發動機維修專用工具使用說明：



  1、正時中間齒輪與機油泵中間齒輪軸套和噴油器拔出器（TZ100101）




  在拆卸解體發動機正時齒輪機構時，需用專用的撥出器將正時中間齒輪軸套與機油泵中間齒輪軸套撥出。另外，歐Ⅱ排放的發動機噴油器也必須使用這一專用撥出器才能從缸蓋中拉拔拆卸下來。


  拔出器是由沖錘、沖桿和兩個接頭組成。沖桿前端有M12毫米的螺紋。其中一個接頭一端是M12毫米螺孔，另一端有一個M14毫米的螺孔。另一個接頭一端有M14毫米的螺紋，另一端有一個M8毫米的螺紋。

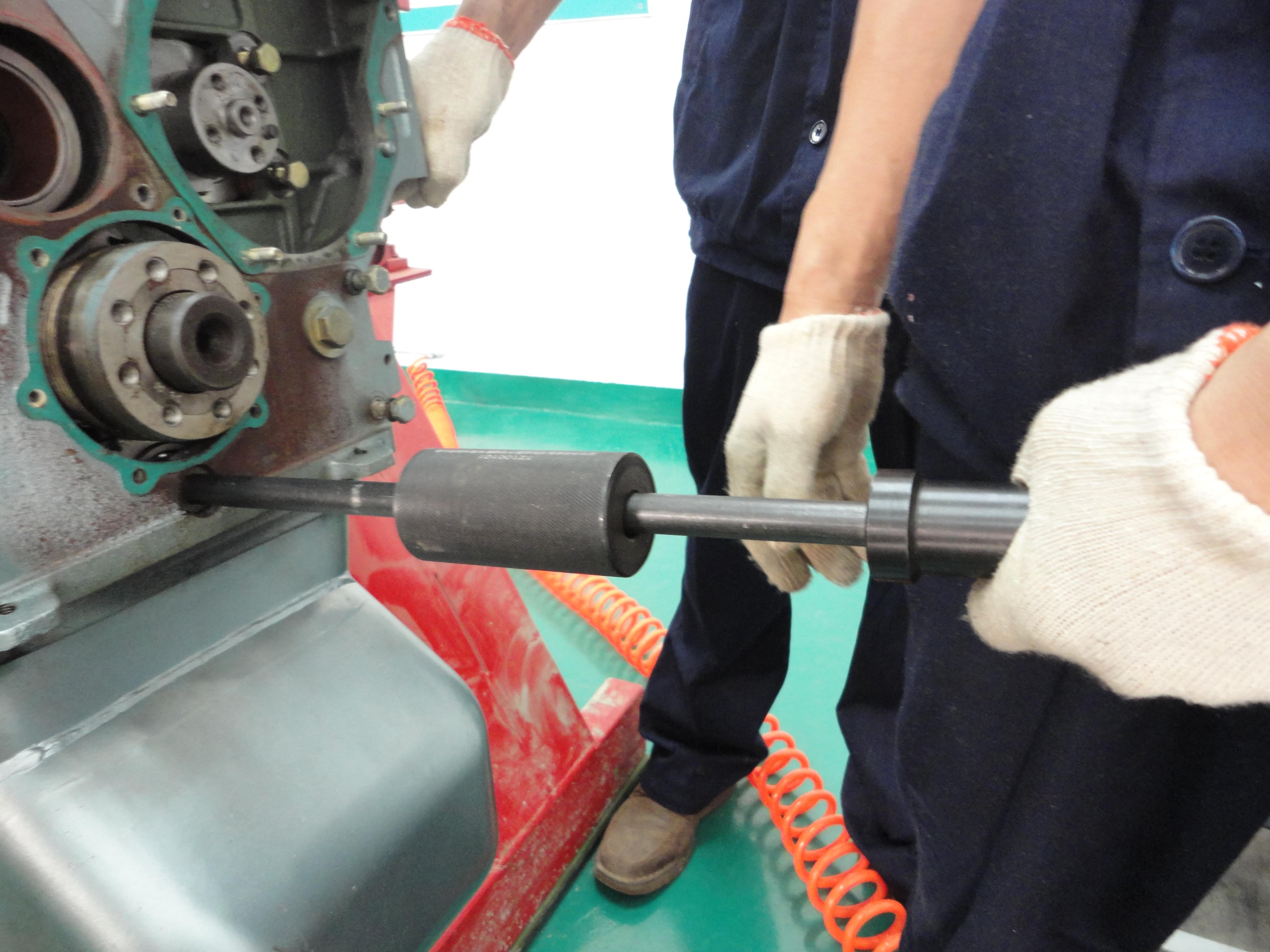

  在拆卸機油泵中間齒輪軸套時，可直接將撥桿前端M12毫米螺桿旋進機油泵中間齒輪軸套。然后用沖錘向后沖拉，即可順利地將軸套撥出。
在拆卸噴油器總成時，將帶有M12-M14毫米螺孔的接頭聯接到?jīng)_桿上，然后將接頭M14毫米的螺孔與噴油器接頭聯接，用沖錘向上沖撥，即可將噴油器總成順利地撥出。


  將M14-M8毫米的接頭再聯接到M12-M14毫米接頭上去，將M8毫米的螺桿旋入正時中間齒輪軸套內，用沖錘可順利地將軸套撥出。

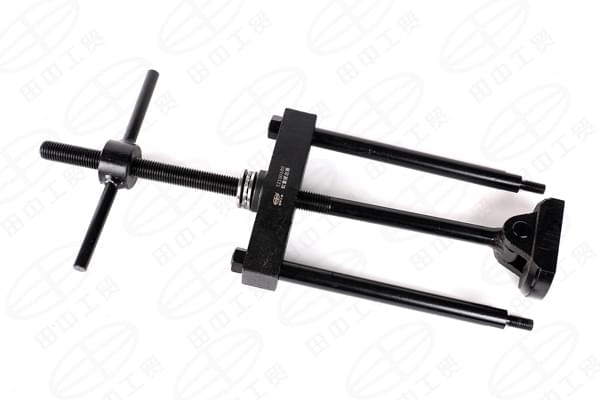

  2、缸套拔出器(TZ100102)



  WD615系列柴油機采用干式薄壁缸套。當缸套過度磨損或拉缸時，則需對缸套進行更換。缸套拔出器就是用于從缸體座孔中拉拔舊缸套之用。

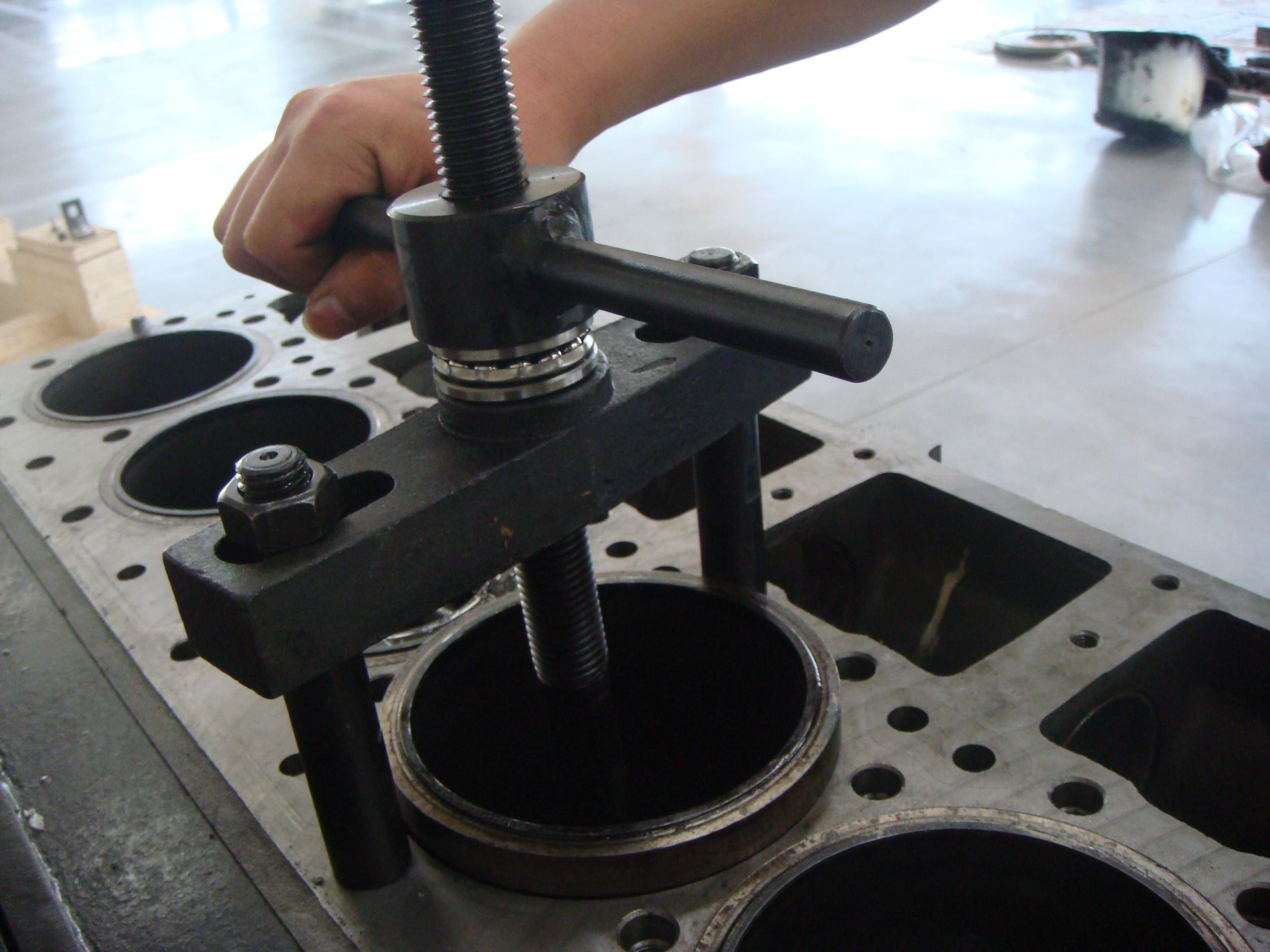

  使用前，首先將缸蓋、油底殼、連桿活塞組件拆卸。然后將兩個支撐桿旋入缸體上兩個對稱的缸蓋主螺栓孔中。將拉頭傾斜穿過缸孔，再將拉頭擺正，其子扣臺肩剛好卡在缸套下沿。將支撐板與平面軸承安裝在支撐桿上，并用絲杠螺母將螺桿旋緊。旋轉絲杠螺母即可順利地將缸套拔出。







  3、氣門拆卸工具(TZ100103)




  氣門在裝入缸蓋之后，是用氣門鎖片將其固定在氣門彈簧座上的，因此拆裝氣門鎖片時必須用專用工具。


  在拆卸氣門鎖片時，用氣門拆卸工具的前叉卡在缸蓋付螺栓上，然后用加力桿向下壓動氣門拆卸工具，直到兩鎖片脫出為止。裝配鎖片按上述相反的程序進行即可。在向下壓動拆卸工具時，應注意工具的圓孔時刻與氣門彈簧座對正。







  4、 氣門導管沖棒(TZ100104)

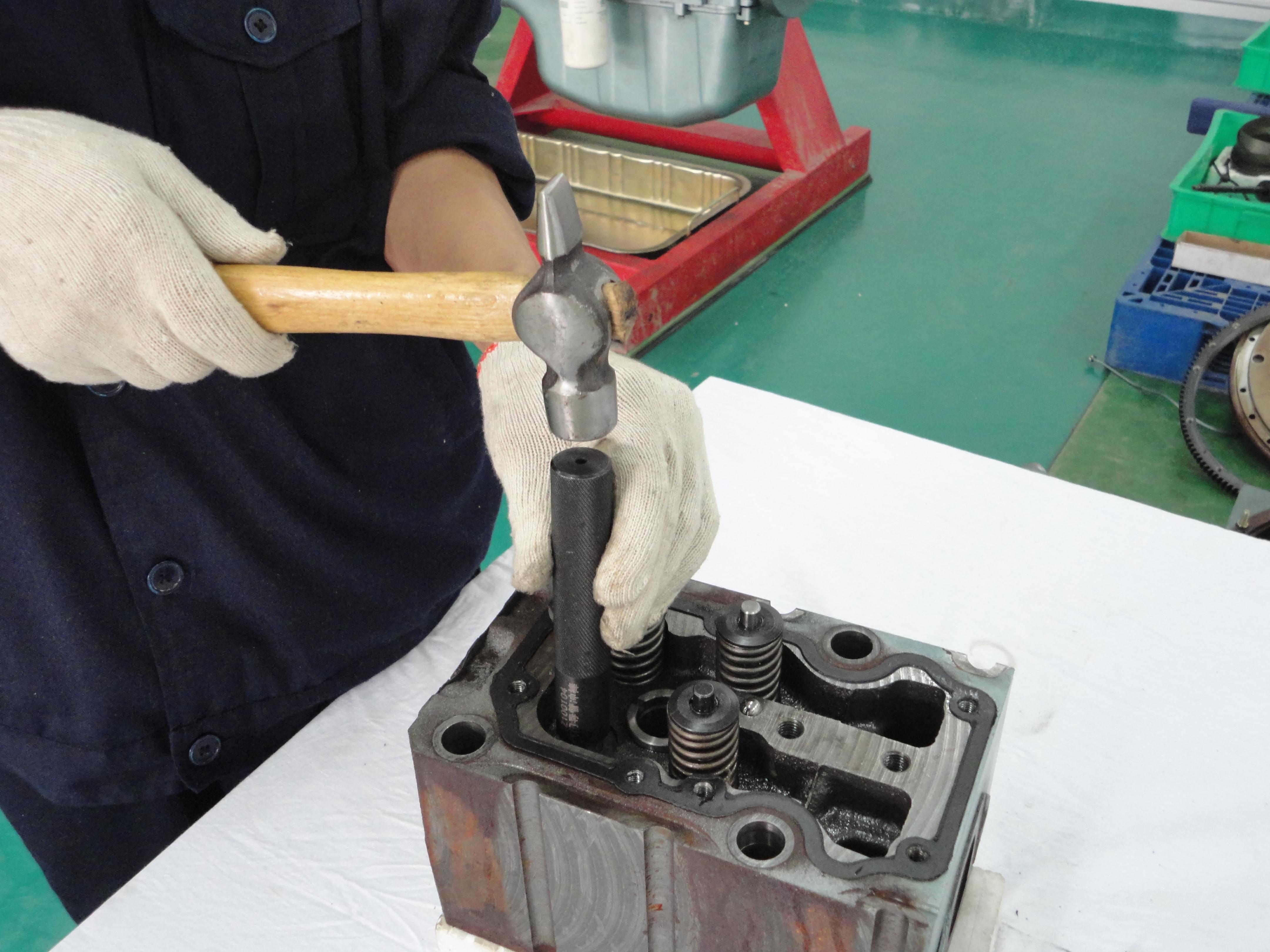

  氣門導管在安裝時要求安裝后距氣門彈簧座尺寸A=22mm。在安裝新氣門導管時，將氣門導管放入導管沖棒孔中，用氣門導管沖棒將氣門導管沖入或壓入，可確保這一安裝尺寸的準確。





  5、噴油器襯套拆裝工具（TZ100105）



  噴油器襯套是用紫銅套制成的。長時間使用會產生銹蝕，穿孔，使冷卻水腐蝕噴油器。因此，襯套產生銹蝕后應將舊襯套撥出，新襯套壓入。在拆卸舊襯套前，首先將可澎漲的撥頭插到襯套孔內，并插到底。然后，旋緊撥頭上的螺母，使撥頭澎漲，緊緊地扒住襯套內孔。用M12毫米的內接頭，將撥出器沖桿和撥頭聯接。用沖錘向后沖打可順利地將舊襯套撥出。舊襯套撥出后，可將撥頭用虎鉗固定，拆卸撥頭上的漲緊螺母，然后用錘子向下沖打撥頭中桿，即可將舊襯套從撥頭上拆卸下來。

  在安裝新襯套之前，首先在襯套小頭園周上涂抹耐高溫的樂泰620密封膠。將壓套插入新襯套孔內，同時在缸蓋襯套孔內安裝新的“O”形圈。用壓套將新襯套壓入缸蓋襯套孔內，并用噴油器壓板和緊固螺栓，將襯套緊緊地壓入缸蓋。將漲桿打入壓套內，使新襯套小頭澎漲，緊緊地與缸蓋襯套孔緊配合。用接頭將漲桿和撥出器聯接，用沖錘將漲桿重新?lián)艹?。新襯套安裝完畢。
