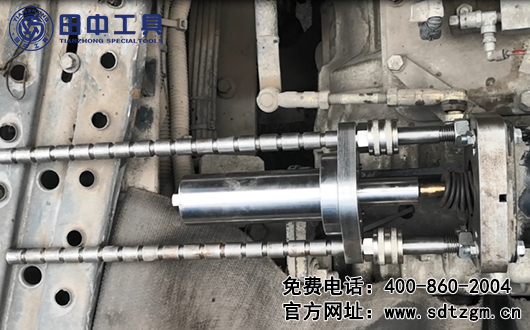

①先將離合助力器用通用工具（氣動扳手或開口扳手）從變速箱上拆卸下來,通過4個M8*35的法蘭面螺栓與螺母固定到檢測支架上，用13mm開口扳手或套筒旋緊連接螺栓固定牢靠；

注：檢測支架的連接板上四個長條孔是為了適應不同規格的助力分泵的連接。

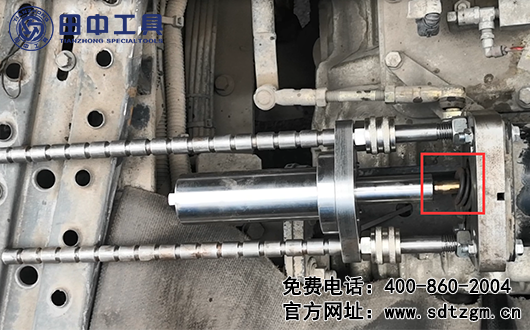

  ②向下滑動離合操作系統檢測工具測力器總成,使離合器助力器推桿對準檢測工具測力器的柱塞,按壓離合助力器推桿,使其向下壓縮40-50mm；

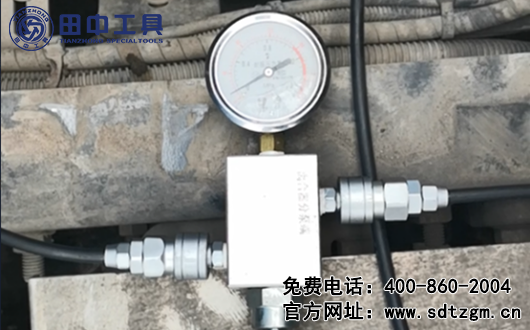

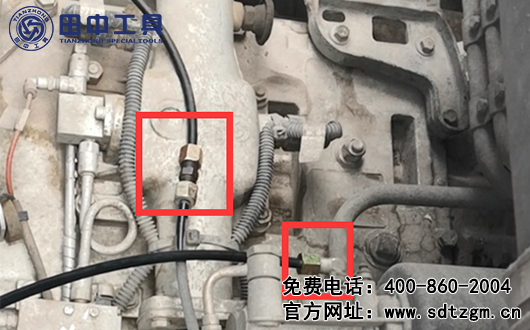

  ③用開口扳手將進氣管線接頭從離合助力器上拆卸,該端與氣閥截止閥組套的帶對絲氣管進行連接,氣閥截止閥組套另一根氣管接頭與離合助力器的氣路接頭進行連接;

  ④將氣閥截止閥組套帶對絲的氣管快插接頭端與氣閥截止閥組套上的離合器總泵端快插進行連接，氣閥截止閥組套另一根氣管快插接頭端與氣閥截止閥組套上的離合器分泵端快插進行連接，檢測工具連接完畢；

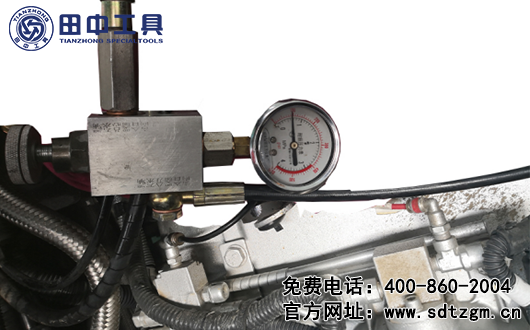

  ⑤將進油管線接頭用開口扳手從離合助力器上拆卸,安裝到油壓截止閥組套的六方接頭處(油壓截止閥組套上離合器總泵端)用液壓空心螺栓固定，用19mm開口扳手旋緊（密封處必須加銅墊片密封）；

  ⑥將油壓截止閥組套的空心球頭管線連接到離合器助力器上通過液壓空心螺栓連接固定；用19mm開口扳手進行旋緊（密封處必須加銅墊片密封），空心球頭管線的另一端與油壓截止閥組套上的離合器分泵端（密封處必須加銅墊片密封），油路檢測連接完畢。
