如何檢測剎車總泵故障?來山東田中看一看
歐曼重卡牽引車制動系統氣路各閥件都有其專有的特性,當制動氣路系統產生故障時,說明該氣路系統某一個或多個閥件喪失了它應有的功能。因此檢測閥件的氣壓就可以準確地判斷該閥件是否存有故障。

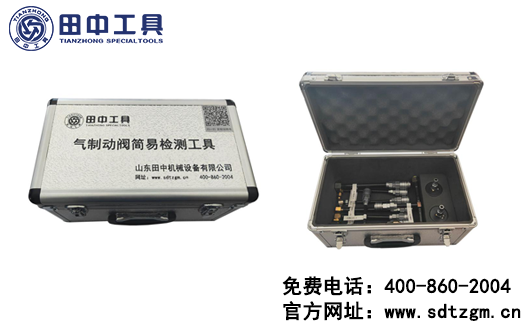

氣制動閥簡易檢測工具【TZ700105G】用來判斷歐曼全系列牽引車制動氣路系統各閥件是否存在故障,操作簡單,判斷準確,降低錯判率,提高維修效率。
該套工具用于檢測空氣干燥器故障,四回路保護閥故障,主制動閥(剎車總泵)故障,主制動閥(繼動閥)故障。
主制動閥(剎車總泵)故障檢測操作:

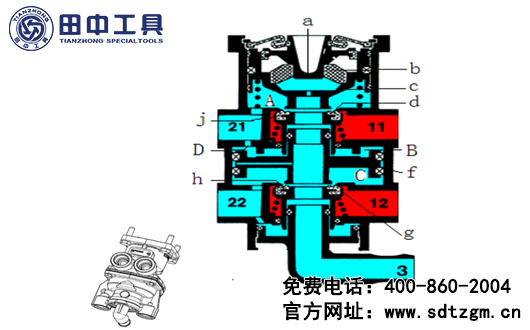

主制動閥(剎車總泵)共有五個接口:
【11】—后制動回路進氣口(接后制動回路儲氣筒)
【21】—后制動回路出氣口(接后制動繼動閥控制口【4】)
【12】—前制動回路進氣口(接前制動回路儲氣筒)
【22】—前制動回路出氣口(接前制動分室-前剎車分泵)
【03】—排氣口
檢測前制動回路:
①將主車主制動閥前制動回路出氣口(接前制動分室-前剎車分泵)接口處的連接管線用24mm開口扳手拆下;

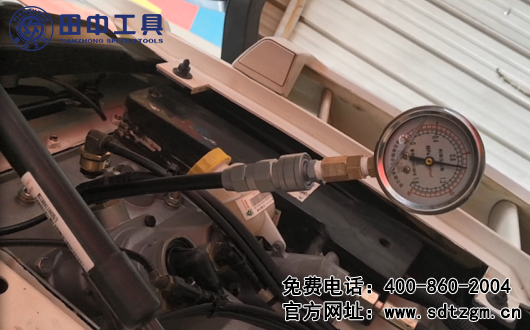

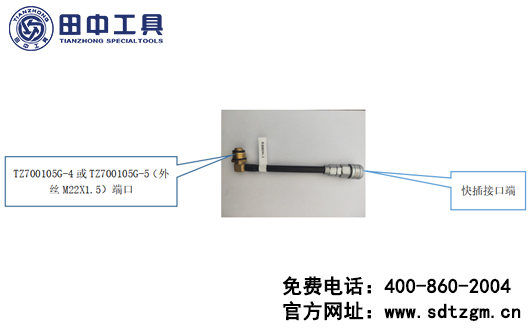

②用主制動閥(剎車總泵)檢測管線【TZ700105G-4或TZ700105G-5(外絲M22X1.5)端口】連接主制動閥前制動回路出氣口(接前制動分室-前剎車分泵)接口,24mm開口扳手?jǐn)Q緊;檢測管線快插口端連接【TZ700105G-1】氣壓表;
③啟動發動機,向回路充氣至氣壓表指示在0.80-1.0mpa范圍;
④踩下制動踏板,觀察檢測氣壓表讀數,如果氣壓讀數隨踏板行程的增加而同步增大,且踏板踩到底時,檢測氣壓表最終指示與氣源氣壓表讀數完全一致;當完全放松制動踏板時,檢測氣壓表指示迅速歸零,說明主制動閥前制動回路正常。
檢測后制動回路:
以同樣的方式檢測主制動閥后制動回路出氣口(接后制動繼動閥控制口【4】)出氣口的氣壓值,如果與上述結果一致,說明主制動閥后制動回路正常;以上兩項測試完全滿足上述要求,證明該主制動閥是合格的。
故障診斷:以上測試只要有一項測試不符合上述要求,該閥就是故障閥,應予更換。
以上就是利用氣制動閥簡易檢測工具檢測主制動閥(剎車總泵)的方法,如果您想了解更多檢測方法,可以隨時和我們聯系。請聯系官網右側的在線客服,或致電400-860-2004。
