如何檢測四回路保護閥故障?來山東田中看一看

文章出處:田中卡車工具網責任編輯:客服04作者:客服04人氣:-發表時間:2020-03-27 15:24:00【

  歐曼重卡牽引車制動系統氣路各閥件都有其專有的特性,當制動氣路系統產生故障時,說明該氣路系統某一個或多個閥件喪失了它應有的功能。因此檢測閥件的氣壓就可以準確地判斷該閥件是否存有故障。

  氣制動閥簡易檢測工具【TZ700105G】用來判斷歐曼全系列牽引車制動氣路系統各閥件是否存在故障,操作簡單,判斷準確,降低錯判率,提高維修效率。

  該套工具用于檢測空氣干燥器故障,四回路保護閥故障,主制動閥(剎車總泵)故障,主制動閥(繼動閥)故障。

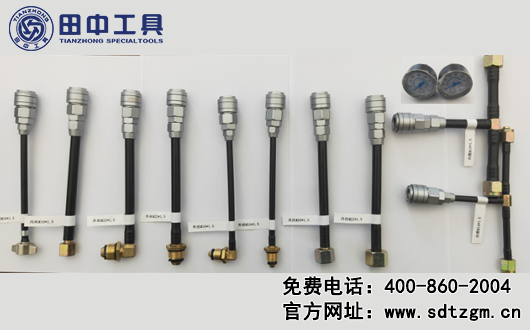

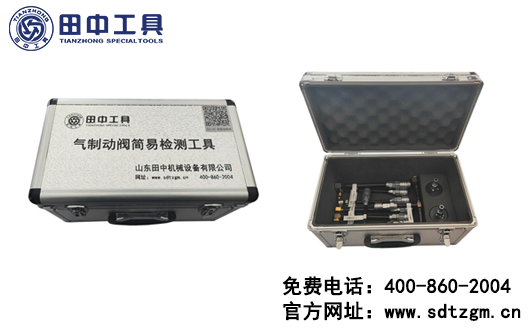

氣制動閥簡易檢測工具

氣制動閥簡易檢測工具

  四回路保護閥故障檢測操作:

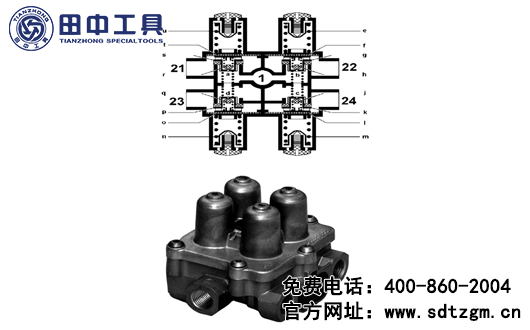

  四回路保護閥共有5個接口:

  【O1】—進氣口(接空氣干燥器【21】接口)

  【21】—后制動回路出氣口(接后橋制動回路儲氣筒)

  【22】—前制動回路出氣口(接前橋制動回路儲氣筒)

  【23】—駐車制動回路出氣口(接駐車制動儲氣筒)

  【24】—輔助用氣回路出氣口(接輔助用氣儲氣筒)

四回路保護閥

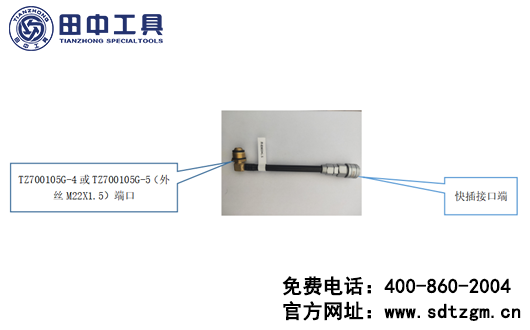

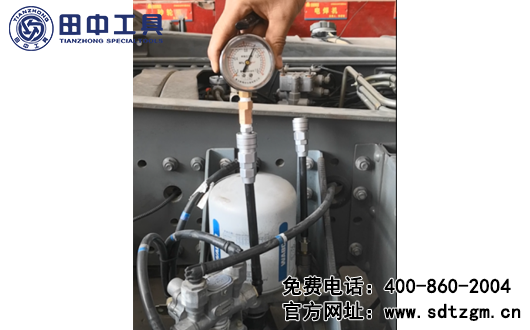

  ①將四回路保護閥檢測管線【TZ700105G-4或TZ700105G-5(外絲M22X1.5)端口】與四回路保護閥出口后制動回路出氣口(接后橋制動回路儲氣筒)處連接;再將【TZ700105G-1】氣壓表連接到檢測管線快插接口端;

四回路保護閥

  ②啟動發動機待調壓閥開啟;

  ③觀察四回路保護閥后制動回路出氣口(接后橋制動回路儲氣筒)出口的氣壓值是否與駕駛室儀表盤氣源氣壓一致;

  ④保持氣源氣壓值在0.80-1.0Mpa范圍,拆開四回路保護閥其余任何一個接頭;

  ⑤觀察連接后制動回路出氣口(接后橋制動回路儲氣筒)接口的檢測氣壓表讀數是否下降至0.60-0.65Mpa就不再下降;

  ⑥重新啟動發動機為回路充氣,觀察氣壓表讀數是否達到0.67-0.70Mpa就不再升高;

  ⑦用上述方法對其余3個接口分別進行檢測,其結果滿足上述要求的閥是合格的。

  故障診斷:

  在上述檢測中,只要拆開有一個出氣口,其檢測氣壓表氣壓持續下降,或者重新啟動發動機為回路充氣,檢測氣壓表讀數不能升至0.67-0.70Mpa,說明四回路保護閥故障應予更換。

四回路保護閥

  以上就是利用氣制動閥簡易檢測工具檢測四回路保護閥的方法,如果您想了解更多檢測方法,可以隨時和我們聯系。請聯系官網右側的在線客服,或致電400-860-2004。


            ——責任編輯田中工具客服04

        版權所有http://147w.cn(田中工具)轉載請注明
