ZF12檔變速箱主箱拆卸
ZF12檔變速箱主箱拆卸需完成十四項工作:
1.拆卸高低檔組;
2.拆卸輸入軸蓋;
3.拆卸輸入軸油封;
4.拆卸制動器;
5.拆卸油泵;
6.拆卸制動片;
7.拆卸輸入軸軸承;
8.拆卸主箱殼體;
9.拆卸GP撥叉軸;
10.拆卸倒檔惰輪;
11.拆卸中間軸;
12.組裝中間軸;
13.拆卸換擋滑桿;
14.拆卸輸入軸
使用工具:撬棒、起子、錘子、定位銷拆卸器工裝、倒擋輪固定銷S399171ZF120、GP撥叉保護套主軸保護套、裝配支座S399171ZF1A0、旋緊轉接件、夾鉗、扳手、套筒及加長桿、環首螺栓氣槍、扭力扳手、卡簧鉗、輸入軸軸承拔出器、軸承外圈安裝工具、中間軸軸承拔出工裝、熱風槍中間軸安裝沖筒、換擋滑桿固定架、軸系吊裝工具、卡簧鉗
操作步驟:
1)使用撬棒工裝拆卸連接板;

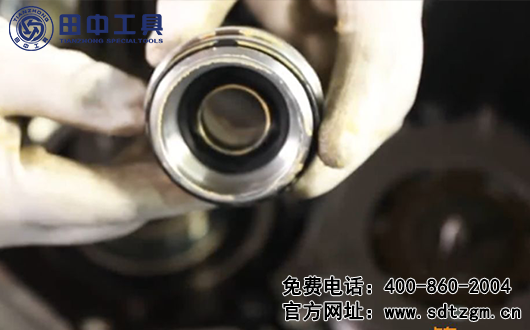

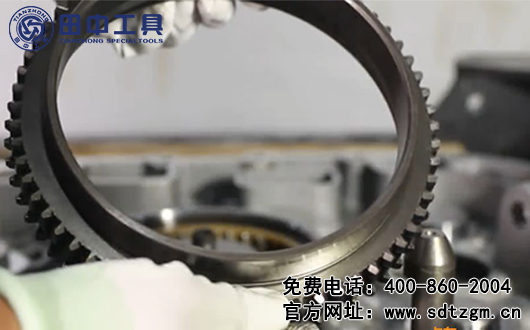

2)取下GP低檔錐轂;
3)使用工裝如起子取出油管密封圈;
4)取下兩根倒擋惰輪軸;
5)使用錘子、定位銷拆卸器工裝拆卸4根定位銷;
6)安裝倒檔惰輪固位銷,GP撥叉保護套,主軸保護套;

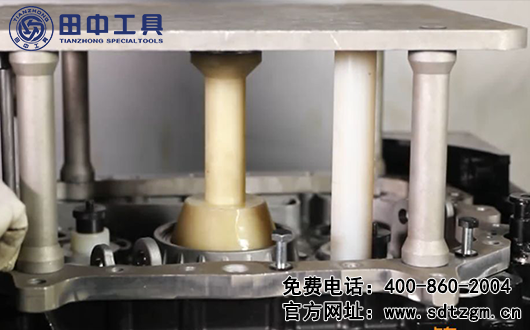

7)將裝配支座工裝安裝在變速器上,并使用8顆固定螺栓進行固定;
8)將4個旋緊轉接件固定在拆裝設備上;

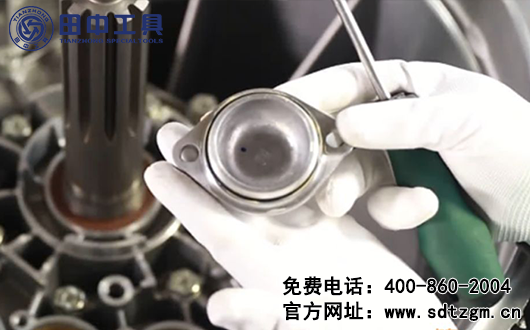

9)翻轉變速器180°;
10)分別拆卸主變速器活塞蓋,GP活塞蓋,GP活塞蓋的2顆固定螺栓;

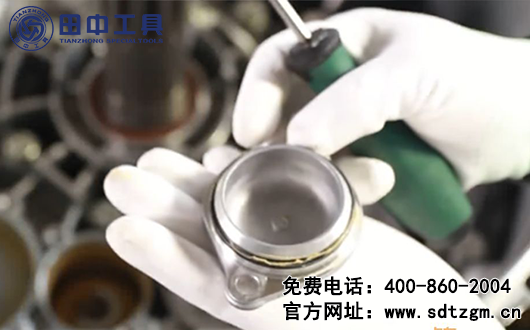

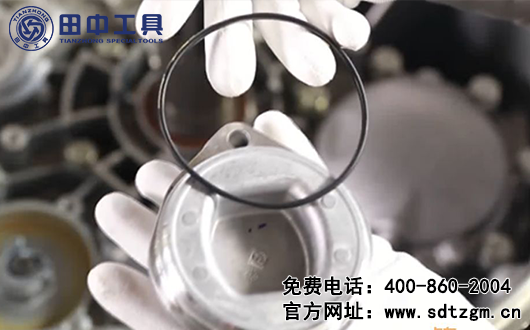

11)取下GP活塞蓋及密封圈;
12)GV活塞蓋;
13)主變速器活塞蓋;
14)使用壓縮空氣配合夾鉗拆卸GP活塞;注意:壓縮空氣的氣槍需對準閥體的連接孔,同時控制壓縮空氣進氣量。
15)GV活塞;
16)使用扳手,套筒及加長桿拆卸輸入軸蓋上的24顆六角螺栓;
17)將2個m8環首螺栓擰入連接板;
18)取向輸入軸蓋;
19)在輸入軸蓋上,安裝支撐裝置;

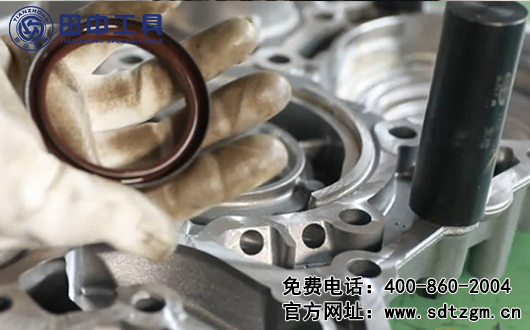

20)用起子錘子拆卸輸入軸油封;
21)用夾鉗松開卡簧;
22)取下主變速器活塞及密封;
23)取下隨動柱塞;
24)使用氣槍通過制動器活塞氣孔供氣;
25)從氣缸中取下制動器活塞;
26)使用扭力扳手拆卸油泵的3顆緊固螺栓;
27)取下油泵蓋;

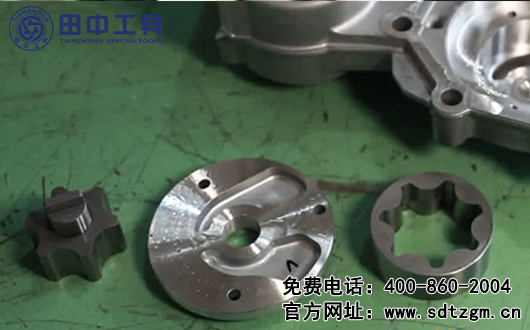

28)油泵轉子組件(轉子和齒輪);
29)拆下制動片/組的回位彈簧和頂柱;

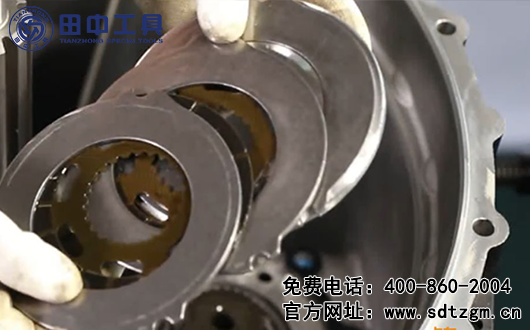

30)取出制動片組:由一個制動氣蓋,三個外摩擦片,兩個內摩擦片組;

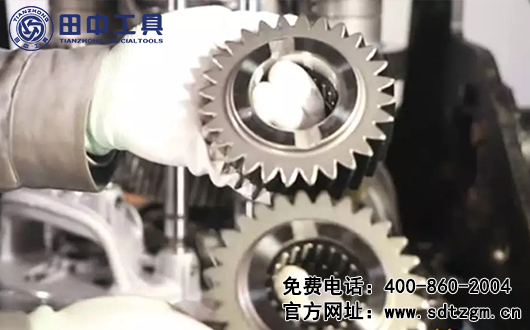

31)取出2個中間軸墊片;
32)取出濾芯磁石,粗濾,墊圈

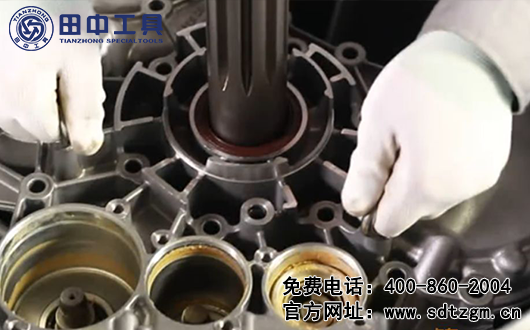

33)使用卡簧鉗取下輸入軸內測的卡環;
34)使用卡簧鉗,起子工裝,取出輸入軸外側卡環;

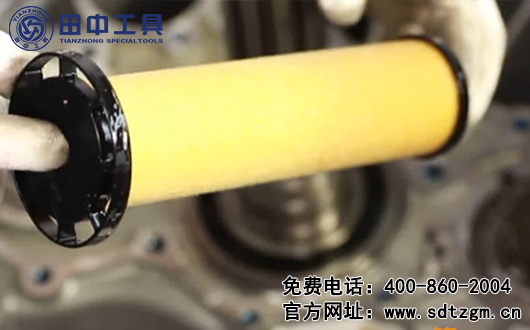

35)取出精濾;
36)安裝軸承拔出器工裝;

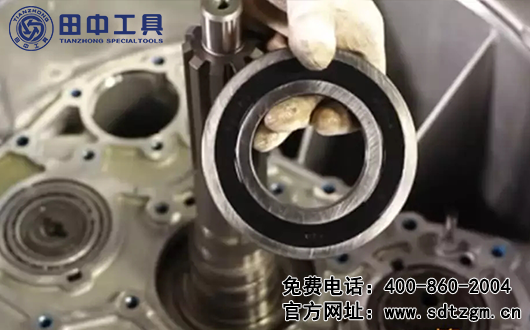

37)使用工裝拔出輸入軸軸承;注意:軸承拔出器和軸承之間一定要安裝墊塊。
38)拆卸裝配支座工裝螺絲;
39)使用龍門吊取下主箱殼體;
40)取下主箱墊圈;
41)使用軸承外圈安裝工具及橡皮錘工裝拆卸中間軸軸承外圈;
42)從主箱殼體上取下2個膠圈;注意:取下膠圈是為了避免后期安裝時,加熱殼體的高溫使膠圈損壞;
43)取下兩個磁石,2根油管;
44)將GP撥叉軸順時針轉動90°;
45)拔出GP撥叉軸;
46)取下裝配支座上的GP撥叉軸保護套;
47)取下GP撥叉軸鎖定銷;
48)取下2個倒檔惰輪定位工裝;
49)取下2個倒檔惰輪及滾針軸承;
50)取下2個中間軸;
51)安裝軸承拔出器工裝;注意:安裝墊塊。
52)兩個中間軸除軸頭分別為制動器和油泵不同外,齒輪、軸承相同,中間軸(驅動油泵),另一側軸承及中間軸(制動器)的兩個軸承 使用同樣方法拆卸。

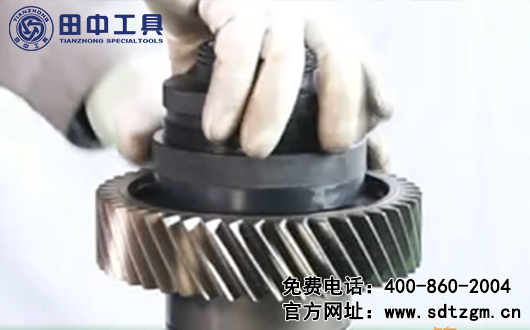

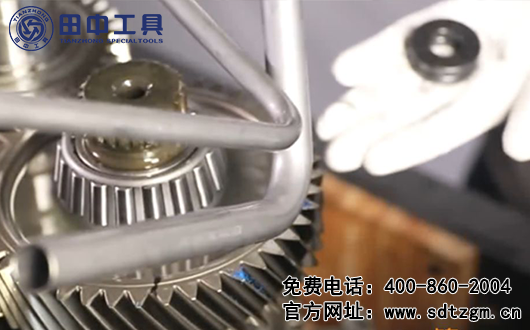

53)使用工裝拔出中間軸軸承;

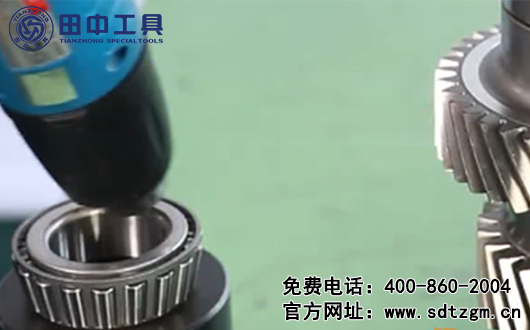

54)使用熱風槍將中間軸軸承的軸承內圈加熱至120℃;
55)并軸向無間隙地放在中間軸上;

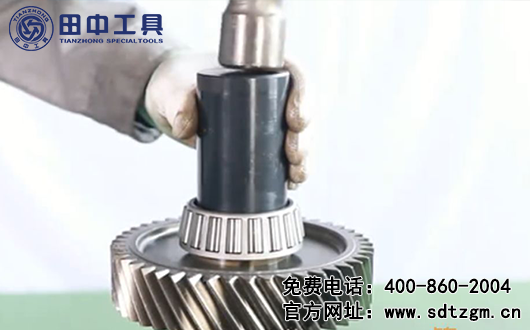

56)使用鐵錘和沖筒固定;
57)安裝換擋滑桿固定架及軸系吊裝工具;

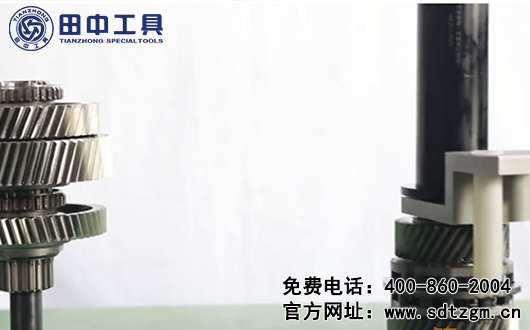

58)使用龍門架抬出輸入軸和主軸;
59)并將輸入軸和主軸放在主軸放置支座上;
60)取下GV撥叉鎖定銷;
61)將換擋滑桿固定架工裝的套筒向上推;
62)并將主變速器換擋撥叉滑桿與換擋撥叉一起取下;
63)取下GV換擋撥叉滑桿與換擋撥叉;
64)使用卡簧鉗夾緊卡簧【輸入軸卡簧固定在主軸的豁口】;
65)在龍門架幫助下將輸入軸從主軸取下;
66)取下軸系吊裝工具及換擋滑桿固定架。
如果您對ZF12檔變速器維修工具想有更多的了解,可以隨時和我們聯系。請聯系官網右側的在線客服,或致電400-860-2004。
——責任編輯田中工具客服04
版權所有http://147w.cn(田中工具)轉載請注明
