ZF12檔變速箱外圍件拆卸
ZF12檔變速箱外圍件拆卸需完成十一項工作:
1.拆卸速度傳感器線束;
2.拆卸變速箱控制裝置;
3.取下透氣螺栓;
4.拆卸選檔模塊;
5.拆卸傳感器模塊;
6.拆卸閥體;
7.拆卸conact;
8.拆卸輸出軸速度傳感器;
9.拆卸里程表傳感器、拆卸緩速器;
10.拆卸取力器加裝蓋板。
使用工具:扭力扳手、傳感器模塊導向銷【S399171ZF107】、六角扳手、T30扳手、T45扳手、T40扳手、19套筒、17套筒扳手及加長桿、拉瑪工具、鐵錘、定位銷拆卸工具。
操作步驟:
1)松開變速器下方的速度傳感器卡扣;
2)拔出變速傳感器接頭;

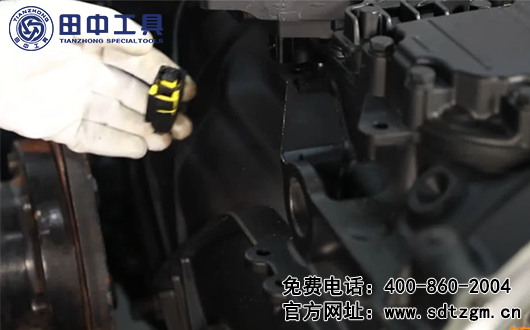

3)輕輕松開后副箱處速度傳感器接插件卡扣,取出速度傳感器接頭;
4)松開速度傳感器卡箍,取出速度傳感器線束;
5)使用扭力扳手及套筒松開變速器控制裝置上的27顆m8六角螺栓;注意:禁止使用風槍?zhuān)酝険p壞變速器控制裝置。
6)取下對角2顆螺栓;
7)安裝兩個定位銷;
8)依次取下剩余的固定25顆螺栓;

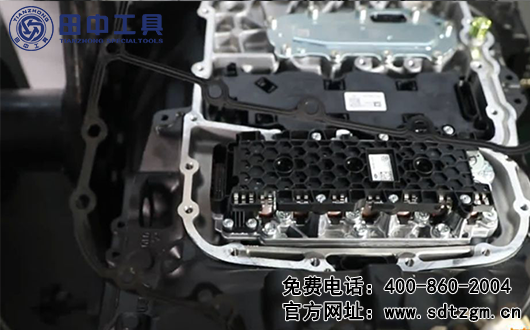

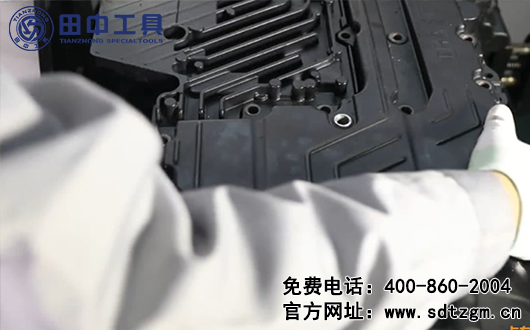

9)平順取下變速器控制裝置;
10)松開并取下定位銷。注意:在變速器控制裝置內集成了電子部件,禁止磕碰,禁止在無定位銷情況下拆卸。

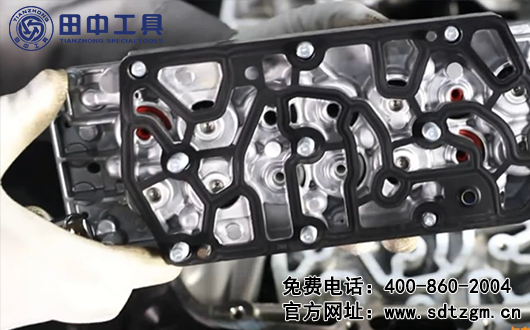

11)取下密封墊;

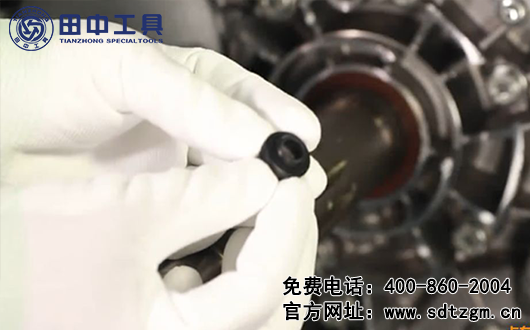

12)使用六角扳手取下透氣帽。注意:透氣螺栓可再次安裝,防止丟失,拆下變速器控制器后才能拆下透氣螺栓。

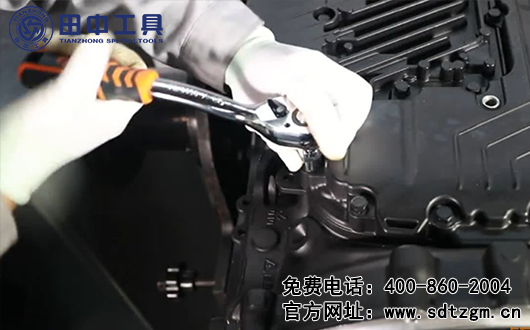

13)使用t30扳手松開并取下選檔模塊上9顆梅花螺栓;

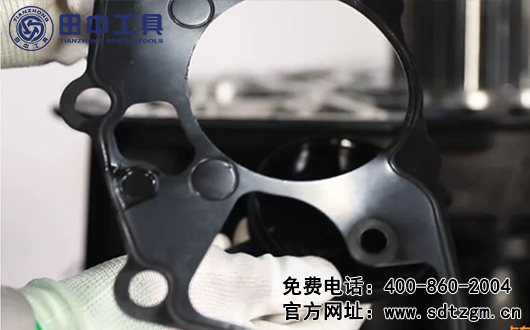

14)將選檔模塊和密封墊一同取下;注意:密封墊為一次性件,維修時需更換。
15)取出選檔撥叉定位銷。注意:密封環通過損耗保護裝置與換擋控制機構相連。
16)使用t30扳手依次松開傳感器模塊上10顆梅花螺栓;
17)抬起傳感器模塊;
18)將卡滯的梅花螺栓放出,取出傳感器模塊。
19)使用t45扳手松開閥體上的外部7個梅花螺栓;注意:閥體上的梅花螺栓采用防丟失設計,請勿拆下。
20)松開閥體內部三個梅花螺栓;
21)取下閥體;
22)拆卸閥體側進氣接頭及濾芯。注意:濾芯可更換,拆卸時從接頭一側推出濾芯。
23)拆卸conact傳感器接頭上2個螺栓;
24)拔出傳感器插頭;
25)將conact/電纜從電纜夾中移除;
26)使用t40扳手拆卸conact上4個m8梅花螺栓;
27)取下conact;注意:拆卸時最后拆卸conact上部固定的螺栓。Conact和行程傳感器為總成件,禁止拆卸傳感器固定螺栓。
28)取下前端保護蓋;
29)拆卸密封環;
30)取出conact的密封圈。
31)旋轉變速器90°;
32)拆卸一顆緊固螺栓;

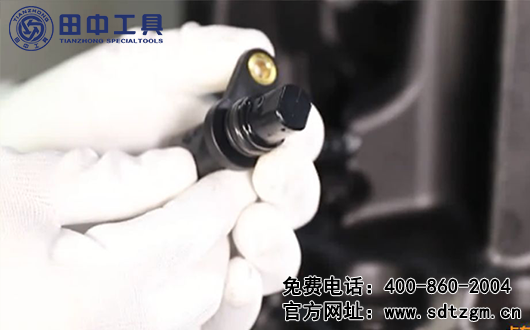

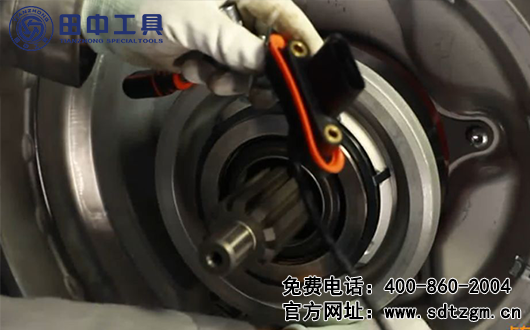

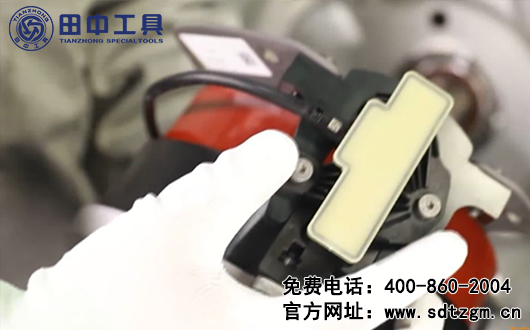

33)取下輸出軸速度傳感器。
34)使用扭力扳手拆卸里程表速度傳感器。
35)用19套筒及加長桿拆卸輸出法蘭2顆六角螺栓;
36)取下墊片;
37)安裝拉瑪工具;

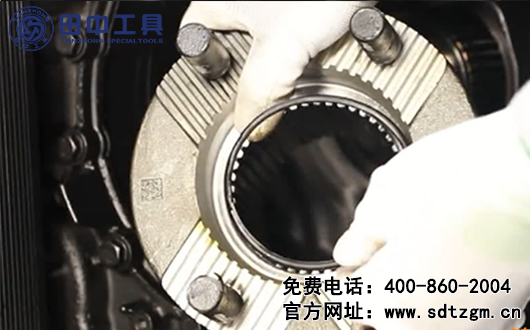

38)使用拉瑪工具拔出輸出法蘭,取下O型密封圈。

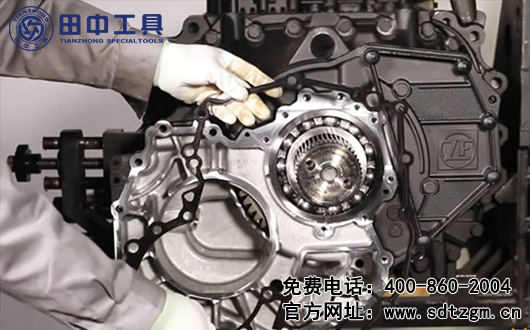

39)使用鐵錘和定位銷拆卸工具拆卸變速器和緩速器之間的定位銷;
40)使用龍門架勾住緩速器;
41)使用扭力扳手取下緩速器緊固螺栓;
42)取下緩速器,緩速器墊圈;
43)使用17套筒及扳手松開取力器加裝蓋板一側的2顆六角螺栓;
44)再使用19套筒及扳手拆卸取力器和加裝蓋板另一側的5個組合螺栓;
45)取下取力器加裝蓋板上2顆六角螺栓;
46)取下取力器加裝蓋板;
47)取下取力器孔蓋板及取力器加裝蓋板墊片。
如果您對ZF12檔變速器維修工具想有更多的了解,可以隨時和我們聯系。請聯系官網右側的在線客服,或致電400-860-2004。
