ZF12檔變速箱拆卸前準備需完成工作：

  1. 吊裝變速箱至翻轉架；

  2. conact透氣；

  3. 變速箱放油；

  4. 緩速器放油；

  5. 更換濾清器；

  6. 更換放油堵頭密封環

  使用工具：龍門架、翻轉架、扭力扳手、5mm內六角扳手【磁性】、通用扳手

  需更換配件：

  ①更換放油堵頭上的密封環

  ②變速器濾清器

  ③緩速器放油堵頭上的密封環

  需注意的扭矩?cái)?shù)據：放油堵頭，擰緊力矩=60N·m（公制）；緩速器放油堵頭擰緊力矩=60N·m（公制）

  操作步驟：

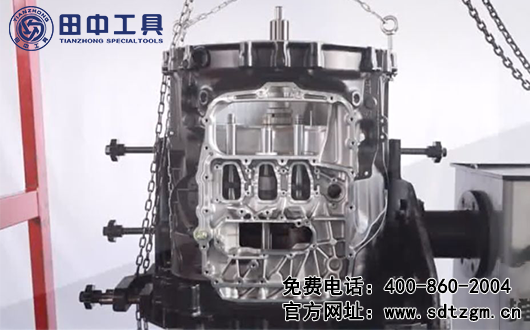

  1）使用龍門架將變速箱吊起，安裝到翻轉架上并固定；

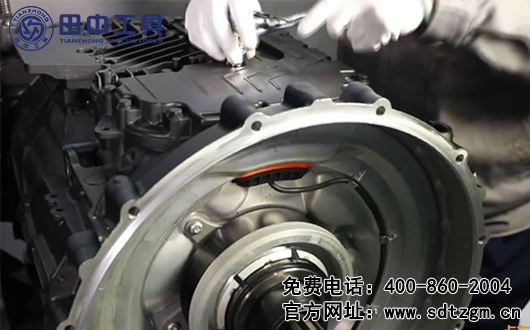

  2）先使用扭力扳手，拆卸透氣螺栓的堵頭，在使用5mm內六角扳手松開一顆透氣螺栓對conact透氣；注意：拆卸時使用磁性?xún)?nèi)六角扳手。

  3）透氣螺栓在拆卸，變速器控制裝置后方可取下；

  4）拆卸變速箱下部的放油堵頭放油；

  5）放完油后，更換放油堵頭上的密封環，將放油堵頭安裝到變速器上；

  6）使用扭力扳手?jǐn)Q緊放油堵頭，擰緊力矩=60N·m（公制）；

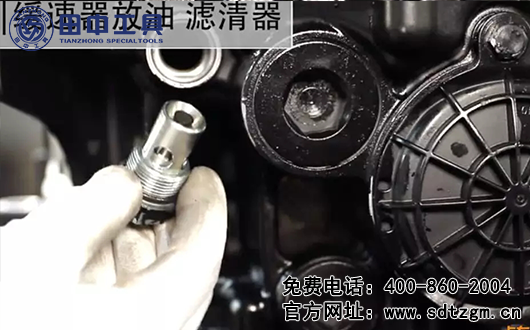

  7）拆卸緩速器放油堵放油；

  8）使用扭力扳手取下2顆緊固螺栓；

  9）取下變速器濾清器；

  10）安裝濾清，擰緊2顆緊固螺栓；

  11）放完油后，更換放油堵頭上的密封環；

  12）安裝緩速器放油堵頭；

  13）使用擰力扳手?jǐn)Q緊，擰緊力矩=60N·m（公制）。
