ZF16檔變速器外圍件拆卸需完成二十三項工作：

  1.拆卸2根高低擋（GP）氣管；

  2.拆卸半擋（GV）氣管，8顆六角螺栓；

  3.取下?lián)Q擋操縱機構連同密封墊；

  4.拆卸高低擋（GP）開關，取出銷釘；

  5.拆卸鎖銷限位器；

  6.拆卸透氣帽；

  7.拆卸加油口螺塞；

  8.拆卸2顆固定螺栓；

  9.取下半擋（GV）換擋閥；

  10.拆卸車速傳感器；

  11.拆卸3顆固定螺栓；

  12.取下高低擋氣缸及墊片；

  13.拆下活塞上的自鎖螺母，活塞；

  14.拆卸2顆六角螺栓；

  15.取下墊片，取出O型圈；

  16.拔出輸出法蘭；

  17.拆卸后軸承蓋10顆緊固螺栓；

  18.取下后軸承蓋；

  19.取下墊片；

  20.從后軸承蓋中取出輸出軸密封圈；

  21.拆卸4顆六角螺栓；

  22.取下取力器蓋和墊片。

  使用工具：扭力扳手，27號的套筒，撬棒，通用二爪拉撥器，沖筒，鐵錘，沖子

  操作步驟：

  1.拆卸2根高低擋（GP）氣管；注意：取下氣管時，可按住連接端，輕輕拔出氣管。

  2.拆卸半擋（GV）氣管，松開8顆六角螺栓；

  3.將換擋操縱機構連同密封墊一起取下；

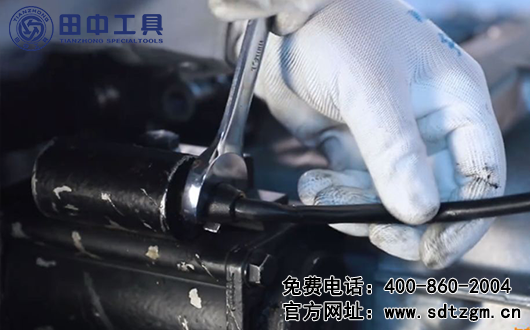

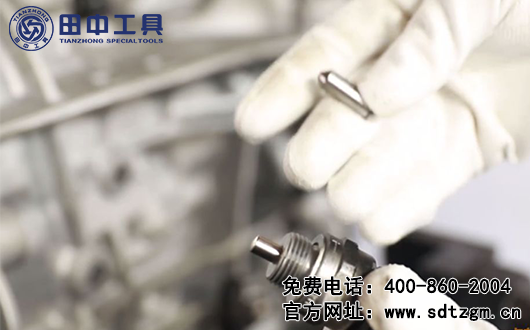

  4.使用扭力扳手及27號的套筒拆卸高低擋（GP）開關，取出銷釘；

  5.拆卸鎖銷限位器；

  6.拆卸透氣帽；

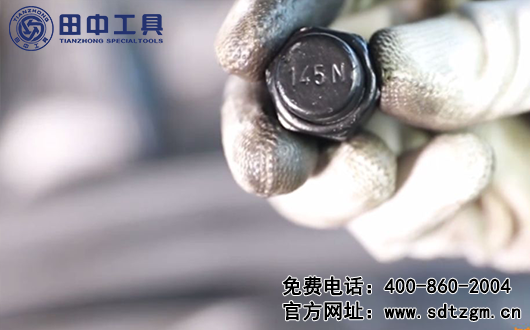

  7.拆卸加油口螺塞；

  8.拆卸2顆固定螺栓；

  9.取下半擋（GV）換擋閥；

  10.拆卸車速傳感器；

  11.拆卸3顆固定螺栓；

  12.取下高低擋氣缸及墊片；

  13.拆下活塞上的自鎖螺母，取下活塞；

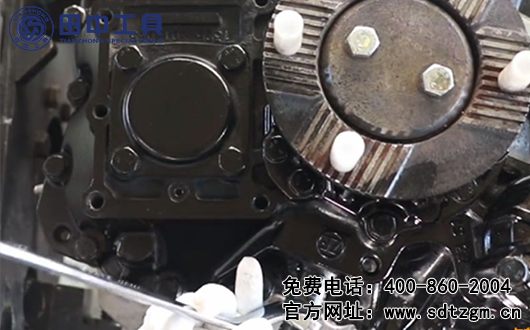

  14.使用扭力扳手拆卸2顆六角螺栓，必要時可使用撬棒來固定輸出法蘭；

  15.取下墊片，取出O型圈；

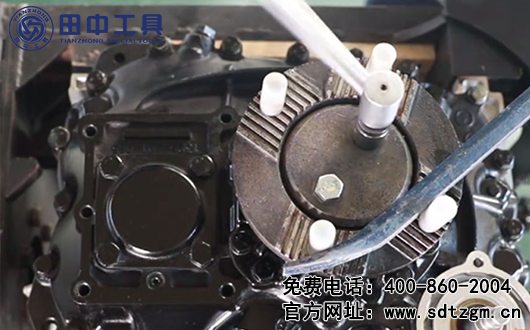

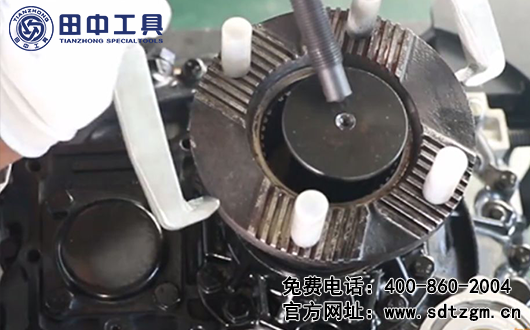

  16.使用通用二爪拉撥器、沖筒拔出輸出法蘭；

  17.拆卸后軸承蓋10顆緊固螺栓；

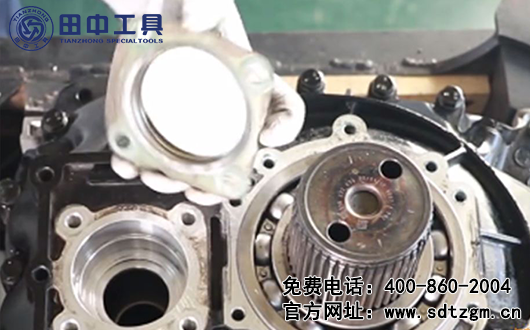

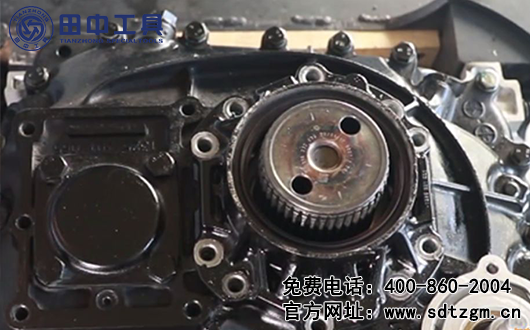

  18.取下后軸承蓋；注意：必要時可使用撬棒輔助取下后軸承蓋。

  19.取下墊片；

  20.使用鐵錘和沖子將輸出軸密封圈從后軸承蓋中取出；

  21.拆卸4顆六角螺栓；

  22.取下取力器蓋和墊片。
