ZF16檔變速器前箱拆卸需完成工作：

  1.拆卸六角螺栓；

  2.取下分離撥叉和分離軸；

  3.取出輸入軸蓋及密封墊；

  4.取出中間軸調整墊片，輸入軸調整墊片；

  5.取出油泵濾清器；

  6.取下墊圈，波紋環，墊圈；

  7.拆卸緊固螺栓；

  8.取下輸入軸導管；

  9.取下油泵總成；

  10.取下油泵轉子，油泵軸；

  11.拆卸輸入軸油封；

  12.取出定位銷拆卸器及定位銷；

  13.拆卸前箱殼體螺栓；

  14.吊出前箱殼體；

  15.取下墊片；

  16.拆卸中間軸軸承外圈和輸入軸軸承外圈。

  使用工具：吸棒、T27扭力扳手、鐵錘、沖子、吊裝工具、鐵棒

  拆卸部件：

  1.六角螺栓；

  2.分離撥叉和分離軸；

  3.輸入軸蓋及密封墊；

  4.中間軸調整墊片，輸入軸調整墊片；

  5.油泵濾清器；

  6.墊圈，波紋環，墊圈；

  7.緊固螺栓；

  8.輸入軸導管；

  9.油泵總成；

  10.油泵轉子，油泵軸；

  11.輸入軸油封；

  12.定位銷拆卸器及定位銷；

  13.前箱殼體螺栓；

  14.前箱殼體；

  15.墊片；

  16.中間軸軸承外圈和輸入軸軸承外圈。

  操作步驟：

  1.將變速箱翻轉180°；

  2.拆卸2顆六角螺栓；

  3.取下分離撥叉和分離軸；

  4.拆下18顆六角螺栓；

  5.取出輸入軸蓋及密封墊；

  6.使用吸棒依次取出中間軸調整墊片，輸入軸調整墊片；

  7.取出油泵濾清器；

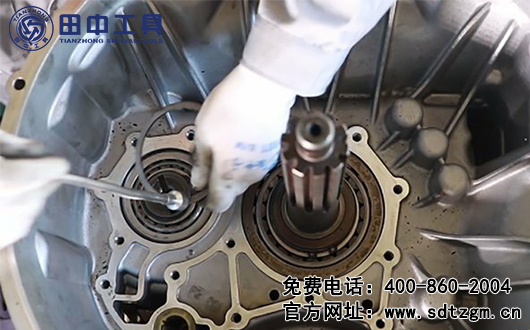

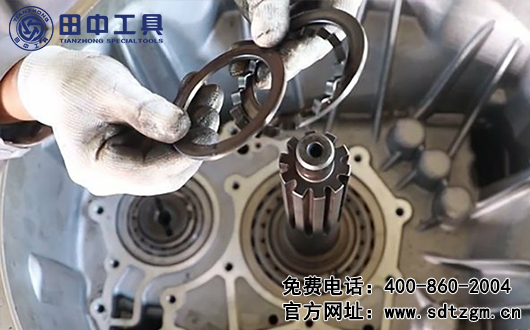

  8.從輸入軸上取下墊圈，波紋環，墊圈；

  9.拆卸4顆緊固螺栓；

  10.取下輸入軸導管；

  11.使用T27扭力扳手拆卸2顆緊固螺栓；

  12.從輸入軸蓋上取下油泵總成；

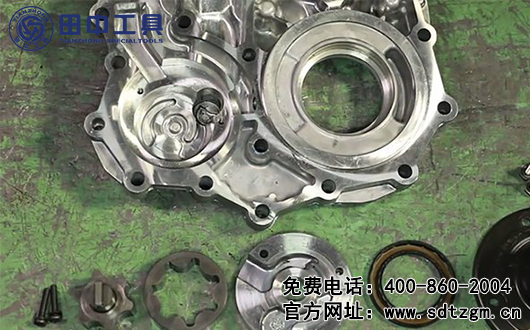

  13.從油泵蓋上依次取下油泵轉子，油泵軸；

  14.使用鐵錘及沖子拆卸輸入軸油封；

  15.將定位銷拆卸器工裝的附件螺栓，穿過定位銷拆卸器；

  16.擰緊附件螺栓，使其固定到定位銷上；

  17.將定位銷拆卸器連同定位銷一起取出；注意：確保定位銷完全退出主箱殼體。

  18.拆卸前箱殼體螺栓；

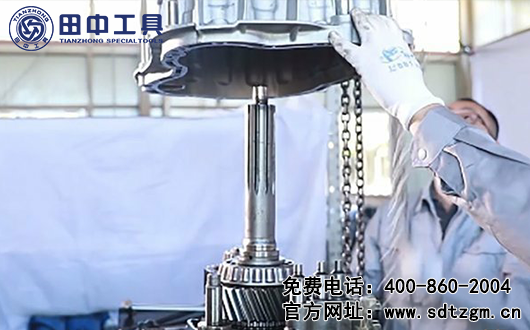

  19.使用吊裝工具吊出前箱殼體；

  20.取下墊片；

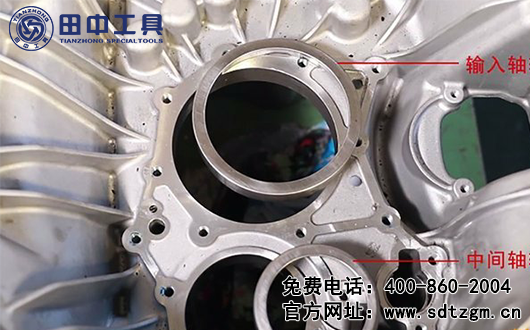

  21.使用鐵錘和鐵棒拆卸中間軸軸承外圈和輸入軸軸承外圈。
