ZF12檔變速箱副箱拆卸
ZF12檔變速箱副箱拆卸需完成三項工作:
1.拆卸輸出軸軸承;
2.拆卸后箱殼體;
3.拆卸行星架。
使用工具:輸出軸軸承拔出工具、扳手
拆卸的部件:
1)輸出軸軸承;
2)后箱殼體;
3)行星架、同步器、GP撥叉、主軸太陽輪過度件
操作步驟:
1)安裝拉瑪工具;

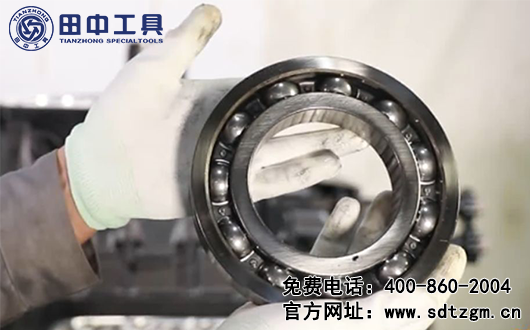

2)使用拉瑪工具取出輸出軸軸承;
3)拆下變速器后箱殼體上的25顆六角螺栓;
4)抬出后箱殼體;
5)取下墊圈;
6)用兩個螺栓將副箱吊盤工裝固定在行星齒輪架上;

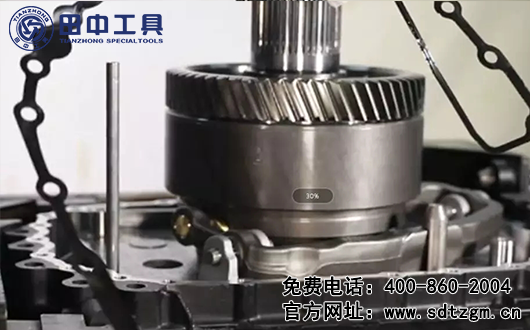

7)使用龍門架取出行星架;
8)取出2根GP撥叉鎖定銷;
9)把GP撥叉向前推動,取出同步器及GP撥叉;

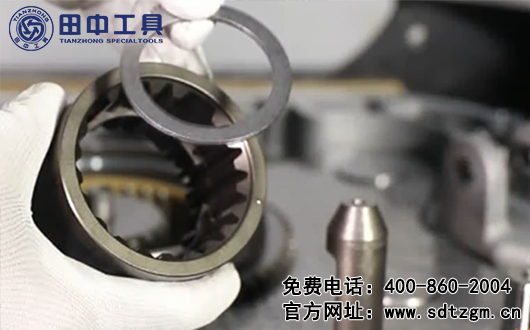

10)取出主軸太陽輪過度件及調整墊片。
如果您對ZF變速器維修工具想有更多的了解,可以隨時和我們聯系。請聯系官網右側的在線客服,或致電400-860-2004。
——責任編輯田中工具客服04
