ZF16檔變速器主箱拆卸需完成工作：

  1.拆卸惰輪軸；

  2.拆卸螺塞；

  3.取出倒擋惰輪；

  4.拆卸互鎖銷定位工具；

  5.取下互鎖銷及壓簧；

  6.拆卸中間軸軸承外圈，主軸軸承外圈；

  7.拆卸半擋（GV）換擋環桿密封；

  8.取下倒擋換擋滑桿，撥叉及滑塊；

  9.取下一二擋換擋滑桿，撥叉及滑塊；

  10.取下三四擋換擋滑桿，撥叉及滑塊；

  11.取下半擋換擋滑桿，撥叉及滑塊；

  12.取下吊裝工具；

  13.取下中間軸；

  14.取下輸入軸；

  15.拆卸中間軸輸出端軸承；

  16.取下卡簧；

  17.拆卸中間軸輸入端軸承。

  使用工具：鐵錘，鐵棍，吊裝工具，鐵棒，橡皮錘，沖子，軸承拔出器，合適的工具，卡簧鉗

  操作步驟：

  1.使用鐵錘和鐵棍拆卸惰輪軸；

  2.拆卸螺塞；

  3.安裝互鎖銷定位工具；

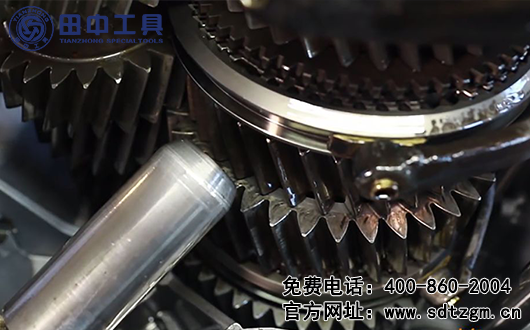

  4.向外移動倒擋惰輪齒輪，確保與主軸齒輪中間軸齒輪分開；

  5.使用吊裝工具定位軸和換擋滑桿，并小心降下；

  6.擰緊吊裝工具旋鈕，固定工裝；

  7.提起吊裝工具上側旋鈕，旋轉黑色手柄，確保吊裝工具勾住一擋齒輪；

  8.使用吊裝工具吊起軸系，放到主副軸安裝工裝上；

  9.取出倒擋惰輪；

  10.拆卸互鎖銷定位工具；

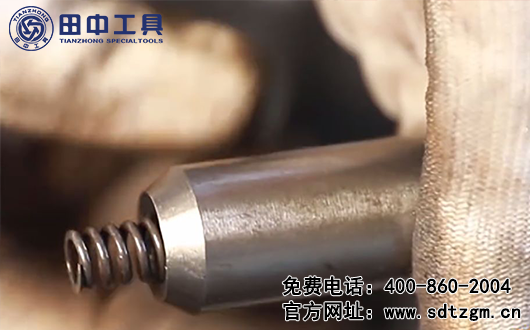

  11.取下互鎖銷及壓簧；注意：壓簧安裝在互鎖銷的壓簧孔中。

  12.使用鐵錘和鐵棒拆卸中間軸軸承外圈，主軸軸承外圈；

  13.使用橡皮錘和沖子拆卸半擋（GV）換擋環桿密封；

  14.松開吊裝工具旋鈕，并將套管向上推，取下倒擋換擋滑桿，撥叉及滑塊；

  15.取下一二擋換擋滑桿，撥叉及滑塊；

  16.取下三四擋換擋滑桿，撥叉及滑塊；

  17.取下半擋換擋滑桿，撥叉及滑塊；

  18.取下吊裝工具；

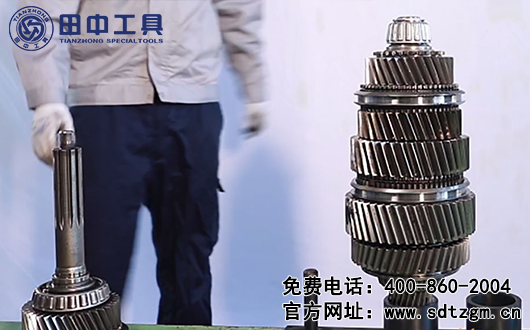

  19.從主副軸安裝工裝上取下中間軸；

  20.從主軸上取下輸入軸；

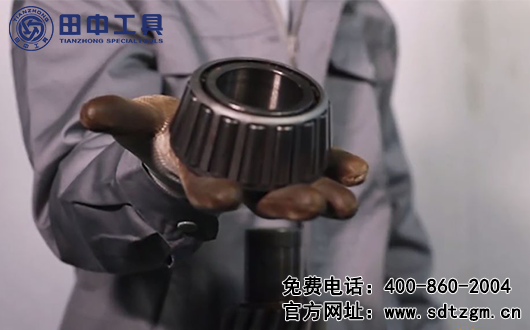

  21.使用軸承拔出器和合適的工具拆卸中間軸輸出端軸承；

  22.將中間軸翻轉180°，放置在工作臺上；

  23.使用卡簧鉗取下卡簧；

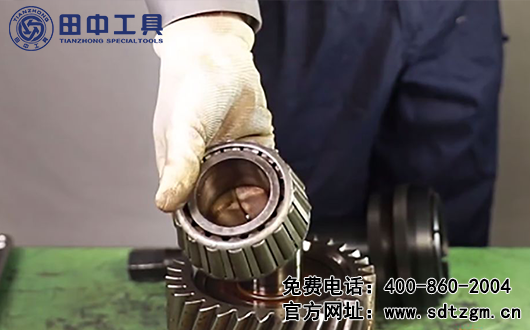

  24.使用軸承拔出器和合適的工具拆卸中間軸輸入端軸承。
