19.2 安裝外圍總成件的進、排氣管，進、出水管

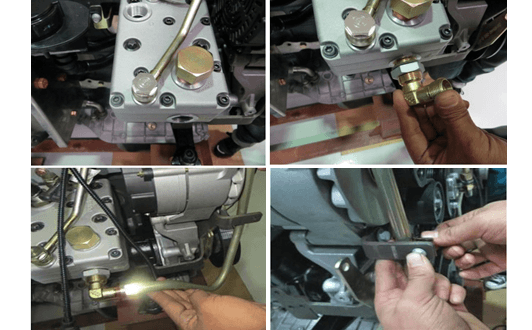

⑥安裝空壓機制動管路


將空壓機六角頭密封螺塞（帶O 型圈）、擰入空壓機后，用扭力扳手 90Nm 力矩?cái)Q緊。


將空壓機彎頭套管（帶 O 型圈）擰入空壓機出氣孔內，調整好彎頭套管方向后，用力扳手 100Nm 力矩?cái)Q緊。


將制動管路一擰緊在彎頭套管上。





將制動管路一用管夾和固定螺栓、螺母 固定在發電機支架上擰緊。


將直活管節擰入制動管路一的另一端。

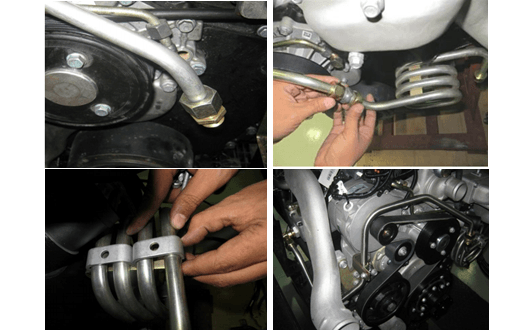

將制動管路二放在齒輪室蓋板上的制動 管路托架上，擰緊至直活管節。


對準管夾與托架的固定孔位置，放上管夾,將固定螺栓穿過管夾和托架上的固定孔，擰緊螺母。


制動管路安裝完成后的整體示意圖。

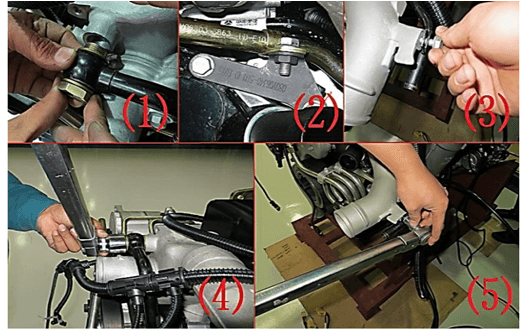

⑦安裝冷卻液管。


將空心螺栓穿入冷卻液管接口（接口兩側各裝一片復合墊圈）后擰入節溫器殼體。


調整冷卻液管上的管夾位置，使固定螺栓能穿過管夾和齒輪室蓋板上的冷卻液支架，擰上螺母。


將冷卻液管另一端用固定螺栓固定在進氣彎管上。


用扭力扳手擰緊冷卻液管空心螺栓。


用扭力扳手?jǐn)Q緊冷卻液管固定螺栓。







⑧安裝GE接頭


將O型圈套入GE接頭，涂適量清潔機油。


在出水管前端頂部擰入GE 接頭，用扭力扳手 35Nm力矩?cái)Q緊。

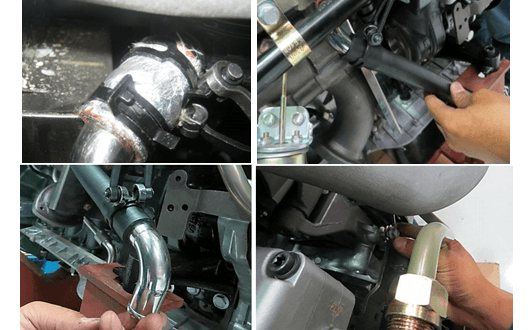

⑨安裝油氣分離器出氣管


將隔熱套裁剪至合適長度后套入橡膠軟管三，插入連接彎管一，用管夾固定。


將橡膠軟管三另一端安裝至油氣分離器出氣口上，用管夾固定。


將連接彎管一的另一端插入到橡膠軟管二內，用管夾固定。


將連接彎管二插入橡膠軟管二的另一端 ，用管夾固定。


將管夾套入連接彎管二，用固定螺栓固定在發電機托架上。


將連接彎管二的另一端插入橡膠軟管 一 ，用管夾固定。


用扭力扳手擰緊彎管二上的管夾。
