16.1 安裝發電機總成

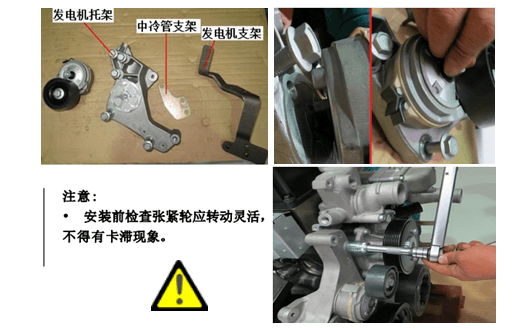

①安裝發電機托架、支架、中冷管支架:
將自動張緊輪反面的定位點對準發電機托架上的定位孔,用扭力扳手 50Nm擰入固定螺栓。
將發電機托架用固定螺栓固定在齒輪室上,用扭力扳手 65Nm 力矩?cái)Q緊固定螺栓。
將固定螺栓依次穿過中冷管支架、發電機支架,將固定螺栓擰入發電機托架,用扭力扳手 65Nm 力矩?cái)Q緊。

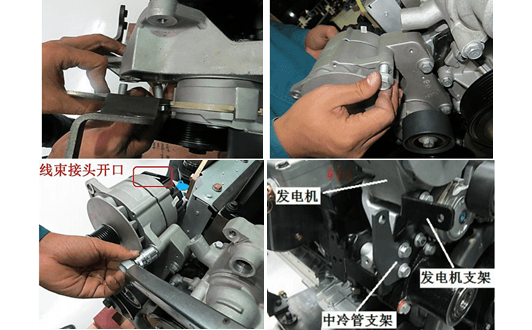

②安裝發電機總成
用手?jǐn)Q入發電機固定螺栓:一顆固定螺栓直接穿過發電機上的安裝孔后擰入發電機托架,另一顆固定螺栓依次穿過發電機支架上的對應孔、發電機安裝孔后擰入發電機托架。
用扭力扳手分別將 M10X110 規格的固定螺栓 65Nm 力矩?cái)Q緊、M12X40 規格的固定螺栓125Nm 力矩?cái)Q緊。注意安裝時將發電機上的接線口朝上。

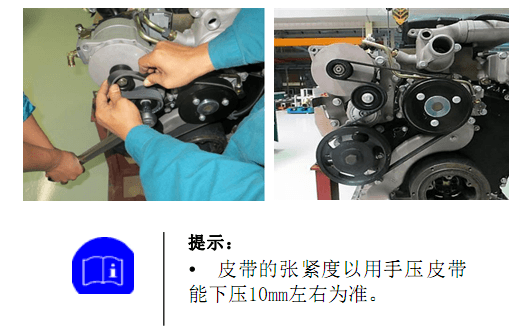

③安裝發電機—水泵多楔帶
用套筒扳手沿順時針方向旋轉張緊輪螺栓至擋塊位置,并保持穩定,此時已有足夠的空間裝入多楔帶。
皮帶安裝后,用手約10kg左右的力壓皮帶檢測皮帶的張緊度。

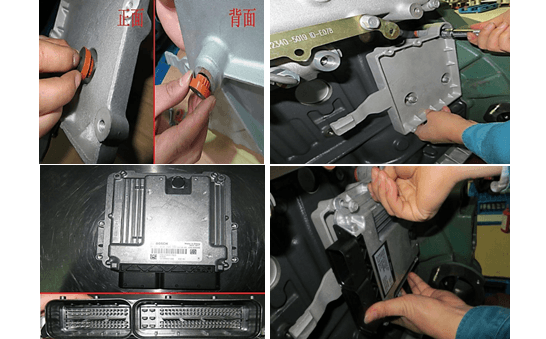

16.2 安裝EDC 托架及EDC
①安裝EDC 托架:
在 EDC 托架上三個固定孔正反面裝入橡膠墊。
在三顆 M8X40 固定螺栓螺紋上涂適量LT270 膠水后,將 EDC 托架用固定螺栓安裝在曲軸箱后端進氣管下方,用扭力扳手 15Nm力矩?cái)Q緊。
②安裝EDC:
檢查 EDC,應確保插口上針腳無彎折無斷裂、EDC 殼體無變形。
將 EDC 安裝在 EDC 托架上,用扭力扳手 15Nm力矩?cái)Q緊4 顆固定螺栓。
氣管末端對應位置,用扭力扳手35Nm力矩?cái)Q緊。
