重汽曼發動機維修工具（MC11）是田中工貿專門為重汽開發的，目前重汽集團已經訂購了數百套發往全國服務站，MAN系列發動機將密封面的數量降到最小，以降低滲漏的可能性，機油更換周期為6萬公里，柴濾更換周期為2.5萬公里，冷卻液更換周期為4年。

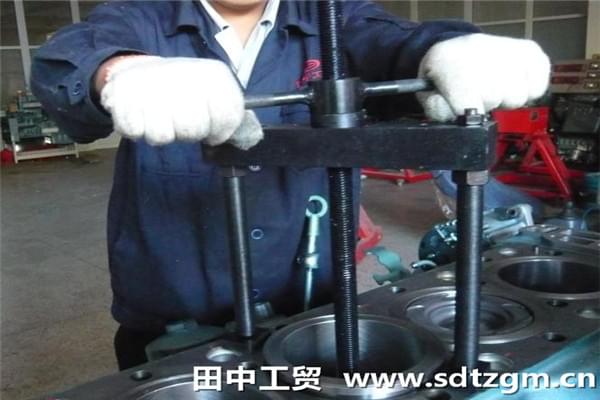

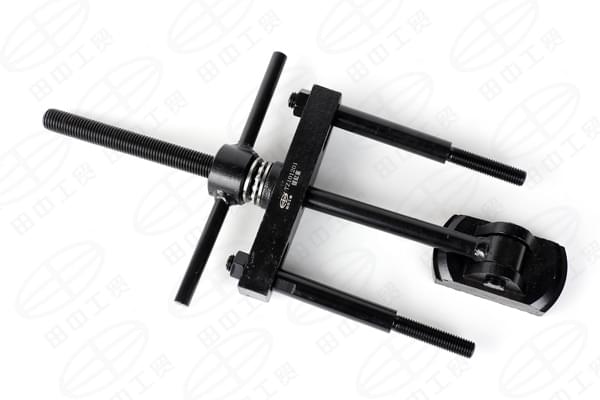

1. 拔缸套（MC11-01）




用于拆卸缸體中的缸套：將支桿固定在螺紋孔內，其他依次放置在支桿上，將拉盤與缸套卡位好，擰緊大螺母即可將缸套拔出。


2. 拆裝氣門彈簧（MC11-02）





用于拆裝氣門彈簧：拆卸，將一只螺栓固定在缸體上，然后將專用工具前叉頭卡在螺栓上，壓手柄即可使鎖片脫落及取下彈簧。安裝，反之。


3. 拆增壓器螺栓（MC11-05）




用于拆裝增壓器螺栓:由于增壓器下側兩個螺栓操作空間有限，使用專用工具可以方便進行拆裝。


4. 前油封壓入工具（MC11-06）



用于安裝曲軸前油封：首先將油封套在導向盤上，然后導向盤固定在減震器法蘭上，依次安裝壓筒及擰上螺栓，順時針旋轉螺母即可將油封安裝到位。


5. 后油封壓入工具（MC11-07）




用于安裝曲軸后油封：首先將油封套在導向盤上，然后導向盤固定在曲軸后法蘭上，依次安裝壓筒及擰上螺栓，順時針旋轉螺母即可將油封安裝到位。

6. 風扇托架油封壓入工具（MC11-08）




用于安裝風扇托架油封：將油封套在專用工具上，對準托架，用輔助工具敲打?qū)Ｓ霉ぞ吆蠖思纯蓪⒂头獍惭b到位。


7. 氣門桿油封打入工具（MC11-09）




用于安裝氣門桿油封：依次將防護帽和油封放入專用工具上，然后對準氣門桿，用輔助工具敲打?qū)Ｓ霉ぞ吆蠖思纯蓪⒂头獍惭b到位。


8. 機油泵襯套壓裝工具（MC11-10）




用于安裝機油泵襯套：首先將襯套準確套在專用工具-殼體上，對準進油孔及機油泵齒輪螺紋孔，并將內芯固定在齒輪螺紋孔內，順時針旋轉螺母即可將襯套安裝到位。


9. 測量缸套突出量（MC11-11）




用于測量缸套突出量：首先用四只螺栓將底座平壓在缸套上；通過緊固螺栓將百分表安裝在表架上，然后將表架平放在底座上并使量桿接觸缸套邊緣，調整百分表并歸零；滑動表架使量桿接觸缸體，讀出左偏數值即缸套突出量（0-12絲）數值。


10. 凸輪軸盤車（MC11-15）



用于旋轉凸輪軸：從而來調整1、5缸位置。


11. 缸蓋螺栓專用工具（MC11-16）



用于拆裝缸蓋螺栓


12. 機油泵襯套拆卸工具（MC11-18）




用于拆卸機油泵襯套：首先將專用工具放入襯套內孔內，用大活扳手將拔套固定在襯套內，順時針旋轉螺母，內拔芯膨脹拔套，使拔套牢牢把卡在襯套上。用倒擋惰輪軸拔出器（重汽變速箱配過）寧在拔芯的螺紋孔內。水平往外沖擊即可將襯套拔出。


13. 發動機翻轉頭（MC11-19）




大修MC11發動機：首先拆除右后支腿，然后M14X110螺栓將翻轉頭前端固定在發動機，另一側與發動機翻轉架連接（需要根據各服務站的翻轉架定固定孔）


14. 發動機吊具(MC11-20)




發動機吊具：用于拆裝發動機缸蓋。拆卸發動機缸蓋時，發動機吊具的三個吊鉤分別作用于二、五及中間凸輪軸上，門龍吊架輔助其將缸蓋從發動機拆除；安裝發動機缸蓋時，發動機吊具的三個吊鉤分別作用于二、五及中間凸輪軸支座上，門龍吊架輔助其將缸蓋安裝到位。
