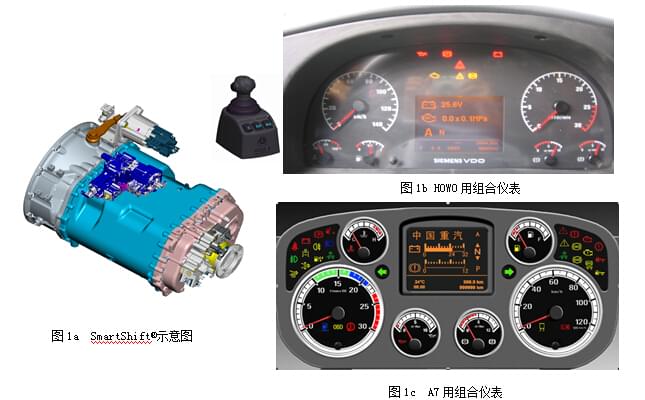

1.1 系統組成
SmartShift®系統由機械式變速器和電控?fù)Q擋系統組成。電控?fù)Q擋系統包括換擋手柄、控制系統(TCU) 及執行機構等部件。該系統需要整車配備電控發動機、ABS和組合儀表等。
1.2 變速器性能簡介

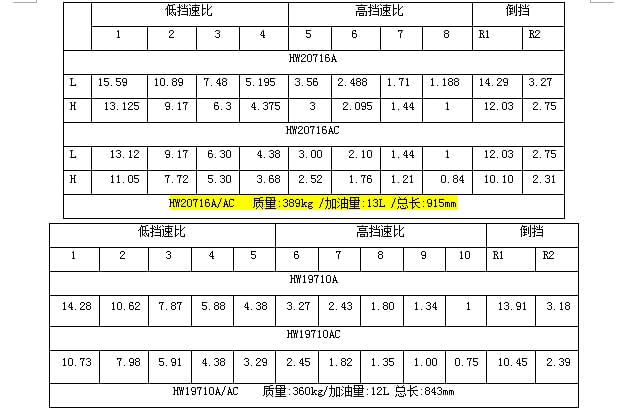

SmartShift®系統采用的變速器為重汽HW20716A/AC、HW19710A/AC變速器。HW20716A/AC變速器,最大輸入扭矩為2000Nm,最高輸入轉速為2600rpm,其速比參數見下表:
HW19710A、HW19710AC變速器,其最大輸入扭矩為1900Nm,最高輸入轉速為2600rpm,速比參數見下表:
注: 1、質量中不包括潤滑油和離合器分離裝置;
2、長度為離合器殼止口端面到輸出法蘭端面;
3、當帶有取力器時,加油量增加0.5L。
重汽新型變速箱維修工具——輸出軸軸承拔出器
1.3 HW A系列變速器結構
HW20716A系列變速器的箱體由前副箱、主箱、后副箱三段式結構組成。前副箱有2個擋,主箱有4個前進擋和1個倒擋,后副箱有2個擋,一共組成16個前進擋和4個倒擋。
HW19710A/HW19710AC系列變速器的箱體由主箱、后副箱三段式結構組成。主箱有5個前進擋和1個倒擋,后副箱有2個擋,一共組成10個前進擋和2個倒擋。
重汽新型變速箱維修工具——測量板
