法士特變速箱維修工具手冊—法士特雙中間軸變速器典型結構：主箱操縱機構、高低檔氣缸、同步器構造、中間軸制動器、取力機構、后取力控制機構。



  主箱操縱機構





  高低檔氣缸

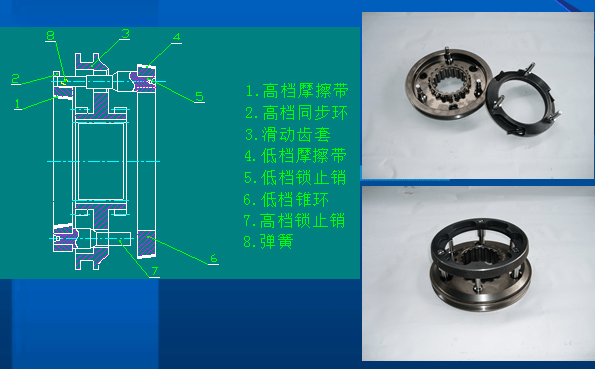

  同步器構造





  在Fuller雙中間軸九檔變速器的副變速箱內裝有鎖銷式慣性同步器。它由副箱換檔氣缸來操縱，僅在高低檔位段變化時才使用。


  高檔同步環和低檔同步錐環基體為鐵基粉末冶金鍛造燒結而成，在高檔同步環的內錐面和低檔錐環的外錐面上分別粘有高摩擦性能的非金屬材料





  中間軸制動器





  僅用于起步掛檔時，使中間軸轉速很快降低，便于車輛平穩掛檔起步。

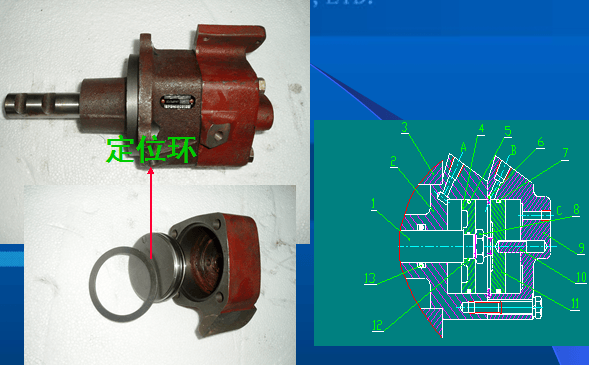

  取力機構





  法士特變速器普遍采用在變速器后端副箱加長軸處取力




  后取力控制機構





  為實現停車取力，必須將副變速器處于空檔位置。為解決這一問題，將范圍檔氣缸蓋去掉，裝一個空檔位置氣缸即可。


  A口接0.41bar氣壓，C口接0.7bar氣壓，停車取力時，先將變速器手柄低檔區，使打開空檔氣缸控制閥，此時變速器范圍檔處于空檔位置。
