濰柴發動機維修專用工具手冊2:濰柴發動機主要結構介紹
濰柴發動機維修專用工具手冊2:濰柴發動機主要結構介紹——活塞、活塞冷卻
活塞

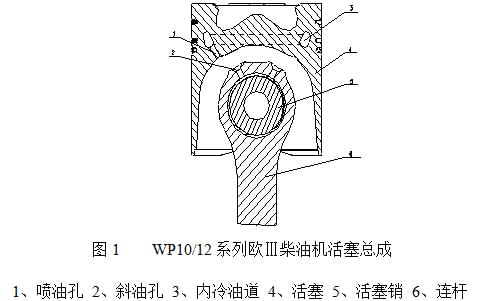

采用強制冷卻的內冷油道活塞(圖1),提高了活塞和活塞環的使用壽命。第一道環槽采用鑄鐵鑲?cè)Γ笈c活塞本體有極好的粘結,保證有較好的粘結強度和傳熱效果?;钊嫌?道氣環和1道刮油環,第一道是鑄鐵鑲?cè)?nèi)的雙面梯形桶面環,上部帶有切口,第二道氣環是錐面環,第三道環是撐簧鑄鐵油環,雙刃表面鍍鉻。
活塞按重量分組,同一組活塞質量差規定在10g以內。
活塞冷卻

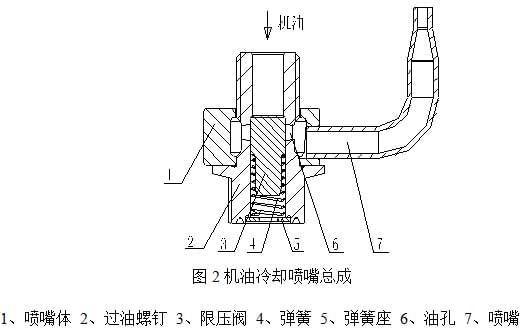

帶內冷油道活塞,它要靠噴嘴提供機油來達到冷卻目的,但是,當柴油機在低速和怠速情況下,活塞的熱負荷并不是很高,過多的供油反而使活塞傳熱增多,有效功降低,并不利于燃燒,同時為保證柴油機運轉有足夠高的壓力潤滑。因此,我們?cè)趪娮熘惺褂昧讼迚洪y(見圖2),當機油壓力低于0.15MPa時,此時柴油機一般處于低速情況下,此時,
機油壓力低,不足以克服彈簧壓力打開限壓閥,限壓閥關閉機油通道,噴嘴不向活塞噴油。隨著轉速的提升,柴油機機油壓力升高,當機油壓力大于0.15MPa時,開始克服彈簧壓力,限壓閥開始開啟,噴嘴開始噴油。隨著機油壓力的升高,限壓閥開啟程度越來越大,直至全開。這樣,就保證了柴油機在不同工況下對內冷油道活塞的不同程度的冷卻,既保證了活塞良好的散熱,又降低了機油的消耗。
濰柴發動機維修專用工具——活塞安裝錐套
如需了解更多濰柴發動機維修專用工具信息,請登錄田中工貿官網http://147w.cn,或者致電400-860-2004.田中工具—中國卡車維修工具品牌。
