濰柴發動機專用維修工具使用說明（二）



8. 缸套壓入工具（TZ100122） ，如圖8
用途：把缸套壓入汽缸。
操作方法：如圖8-1
換上缸套壓入工具（TZ100122）配套的兩根帶銷孔的光桿（同氣缸套拔出器配套的兩根光桿），并旋入汽缸側的兩個M16*2.0螺孔中。然后把缸套壓 入工具的壓頭壓在缸套上，并把缸套壓入工具的主體支架架在兩根帶銷孔的光桿上插上銷釘。最后用手柄搖動液壓千斤頂，把缸套壓入汽缸。




             圖8  缸套壓入工具

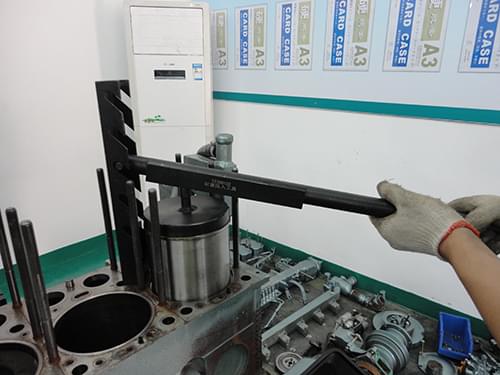

           圖8-1  缸套壓入工具操作



9. 氣門油封安裝器（TZ100310），如圖9
用途：安裝發動機氣門油封。
操作方法：利用氣門油封安裝器（TZ100310）在氣門導管上安裝氣門油封（此安裝工具的導桿為可拆卸式）。
注意：安裝不當會引起泄漏，氣門油封不能重復使用。





           圖9  氣門油封安裝器





10. 氣門彈簧壓縮器（TZ100311），如圖10
用途：壓氣門彈簧，安裝氣門鎖夾。
操作方法：如圖10-1，把氣門彈簧壓縮器（TZ100311）螺紋連接端旋入圖中箭頭所指處，然后把氣門彈簧壓縮器（TZ100311）的壓頭壓在氣門彈簧上，手握住手柄，并下壓，直到手柄桿為水平狀態，此時方可安裝氣門鎖夾。





           圖10  氣門彈簧壓縮器

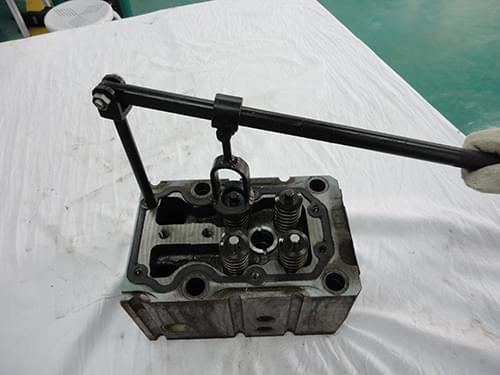

            圖10-1  氣門彈簧壓縮器操作

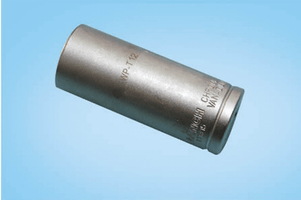

11. 渦輪增壓機油接口拆裝器（TZ100312），如圖11
配套使用工具：1/2″棘輪扳手
用途：拆裝渦輪增壓機油接口的螺栓。
操作方法：把渦輪增壓機油接口拆裝器（TZ100312）套在渦輪增壓機油接口螺栓上，配合使用工具1/2″棘輪扳手，進行拆裝。





         圖11  渦輪增壓機油接口拆裝器




12. 銅錘（TZ100315），如圖12
用途：敲擊鈑金件和敲擊不希望被敲擊變形、凹陷、破裂的部件。。
操作方法：握住銅錘（TZ100315）的手柄，用錘頭敲擊希望被敲擊的部件或部位。




               圖12  銅錘



13. 卡簧鉗（TZ100314），如圖13
用途：拆裝卡簧。
操作方法：用卡簧鉗（TZ100314）鉗嘴的凹槽鉗住卡簧，用力握壓卡簧鉗（TZ100314）手柄，然后即可進行卡簧的拆裝。





            圖13  卡簧鉗



14、濰柴發動機翻轉架（TZ600101），如圖14
用途：大修、拆裝濰柴發動機。
操作方法：如圖14-1，濰柴發動機翻轉架（TZ600101）由支架與翻轉頭組成，在發動機缸體機油散熱器一側有3只M16的聯接螺孔，用螺栓將發動機與翻轉頭聯接，可360度旋轉，從而完成發動機總成解體和組裝的任務。



            圖14  濰柴發動機翻轉架

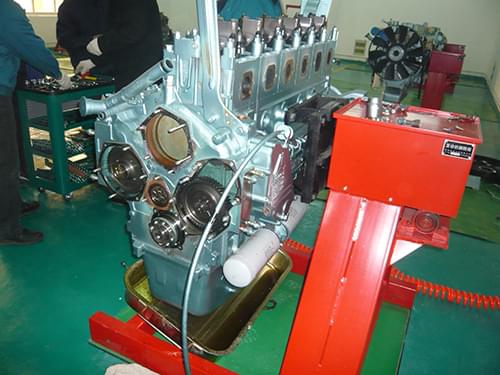

        圖14-1  濰柴發動機翻轉架操作



如果您對以上濰柴發動機專用維修工具感興趣，或者有任何疑問，請登錄田中工貿官網http://147w.cn,或致電400-860-2004.田中工貿——濰柴發動機專用維修工具廠家！
