【重卡發動機維修手冊】重汽MC07發動機裝配（10）



10.1 安裝冷卻液彎管

①檢查冷卻液彎管安裝面平整、無機械損傷，密封墊無彎折、斷裂。


②將冷卻液彎管連同密封墊一起固定在齒輪室蓋板上，用扭力扳手35Nm力矩?cái)Q緊3顆固定螺栓。

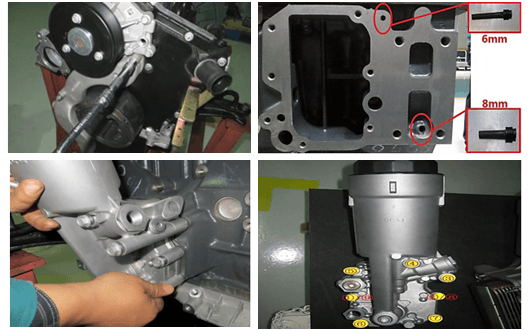

10.2 安裝機油模塊


①機油模塊安裝前確保曲軸箱機油模塊安裝平面上無機械損傷，檢查曲軸箱上機油模塊安裝位置兩顆工藝堵頭是否已安裝。


②檢查密封墊無彎折、斷裂。將密封墊與機油模塊一起裝在曲軸箱上。


③用扭力扳手 35Nm力矩按圖示順序擰緊固定螺栓。

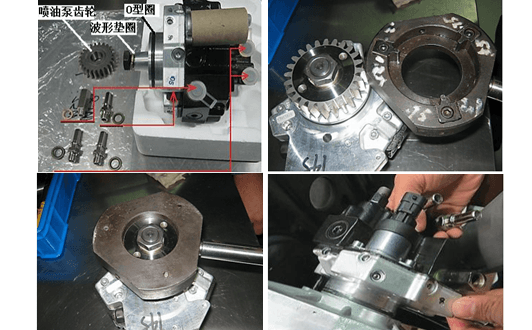

10.3 安裝噴油泵

①噴油泵部裝。


將3個快接插頭（帶復合墊圈）和 1個過渡接頭（帶銅墊）擰入噴油泵上對應的接口上，用扭力扳手30Nm力矩?cái)Q緊。


在噴油泵上的O型圈安裝槽內套上O型圈。


將噴油泵傳動軸及傳動齒輪圓錐面清洗干凈后，在噴油泵傳動軸上依次裝入齒輪、墊圈、固定螺母。


將噴油泵齒輪安裝工具固定在噴油泵齒輪上。


用扭力扳手 115Nm 力矩?cái)Q緊固定螺母。



重卡發動機維修專用工具：         油泵齒輪安裝工裝


②安裝噴油泵：


在雙頭螺栓螺紋上涂適量樂泰 270 膠。


用扭力扳手將雙頭螺栓擰入齒輪室螺孔內。


在 O 型圈上涂一圈適量的 P-80 潤滑劑。


將噴油泵裝至齒輪室，用扭力扳手 35Nm力矩?cái)Q緊固定螺栓、30Nm擰緊螺母（帶墊片）。
