【重卡發動機維修手冊】重汽MC07發動機裝配（9）



9.1 安裝油底殼

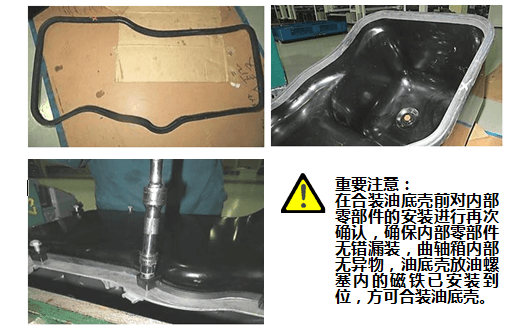

①檢查油底殼橡膠密封圈和油底殼上密封圈安裝面應平整和無損傷。


②將橡膠密封圈套裝在油底殼輪廓上，套上油底殼后的橡膠密封圈應平整、松緊均勻。


③將油底殼合裝在曲軸箱過渡板上，裝上油底殼托塊，用扭力扳手24Nm力矩從中間向兩邊對角交叉擰緊托塊的固定螺栓。用扭力扳手將油底殼放油螺塞75Nm力矩?cái)Q緊。圖2-135






9.2 發動機轉移至存放架

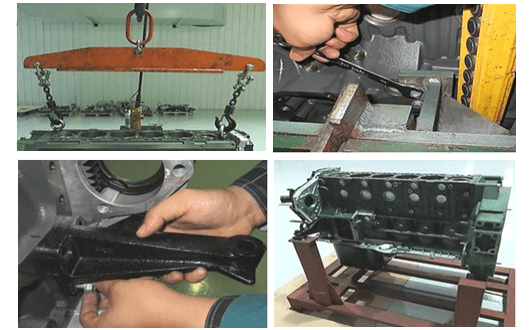

①在曲軸箱一、六缸對角方向上的缸蓋螺栓孔內擰入吊環，使用起重裝置將專用吊具使吊鉤套入吊環內。


②用扳手?jǐn)Q松小車連接板與曲軸箱的固定螺栓。


③在曲軸箱前端兩側面裝上前支撐架，用扭力扳手 120Nm擰緊固定螺栓。


④用起重裝置起吊發動機放至發動機專用存放架上。


重卡發動機維修專用工具： 【15】  發動機存放架







9.3 安裝水泵、水泵皮帶輪

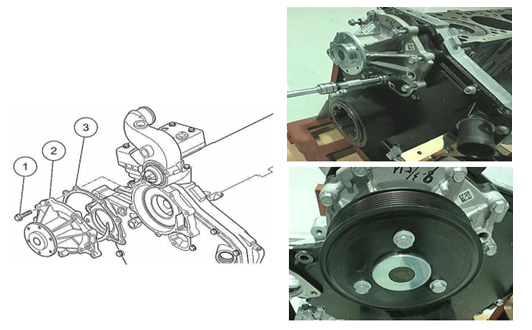

①水泵安裝示意圖，固定螺栓、水泵 、密封墊


②安裝水泵：


水泵安裝前用手轉動水泵葉輪，應能旋轉自如，不得有卡滯或擦磨現象；


水泵泵體安裝面應無機械損傷；


密封墊平面無缺損、彎折斷裂；


將密封墊套入水泵固定螺栓后與水泵一起安裝在齒輪室上，用扭力扳手35Nm力矩交叉對角擰緊固定螺栓。


③將水泵皮帶輪安裝在水泵上，用扭力扳手22Nm力矩分別擰緊3顆固定螺栓。完成安裝后用手轉動水泵皮帶輪，應能旋轉自如，不得有卡滯或擦磨現象
