【重卡發動機維修手冊】重汽MC07發動機裝配（12）

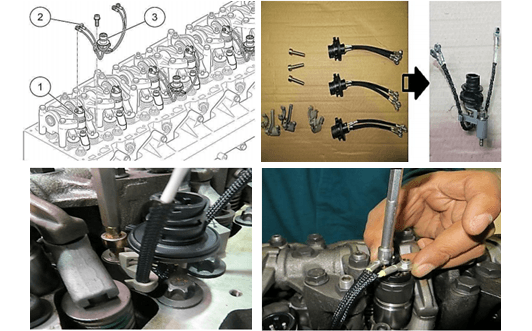

12.1裝噴油器線束


①安裝前檢查噴油器線束外表應無破損，線束接口應完好，部裝噴油器線束。


②將部裝完成的噴油器線束安裝在氣缸蓋上對應位置，用扭力扳手26Nm力矩?cái)Q緊支架固定螺栓。


③將線束接頭固定在噴油器上，擰緊力矩為1.5±0.25Nm。

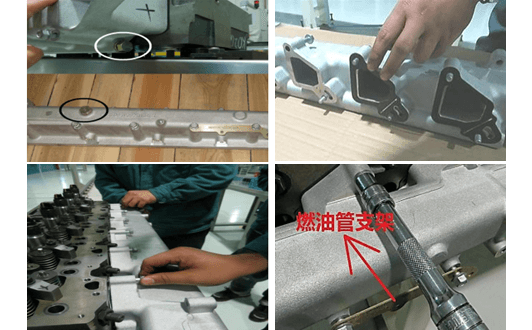

12.2 安裝進氣管


①安裝進氣管前檢查進氣管接合面應無機械損傷后，在進氣管末端和進氣管正面裝上兩顆工藝堵頭 （帶復合墊圈），用扭力扳手40Nm力矩?cái)Q緊。


②檢查進氣管密封墊無彎折、無斷裂，將進氣管固定螺栓穿入進氣管螺栓孔內，套上密封墊。



③將進氣管裝上氣缸蓋，擰入固定螺栓，用扭力扳手35Nm力矩?cái)Q緊固定螺栓。


④在進氣管上第4、5缸位置之間的螺栓孔上裝上燃油管支架,用扭力扳手35Nm擰緊固定螺栓（M8X120，與進氣管固定螺栓共用）。

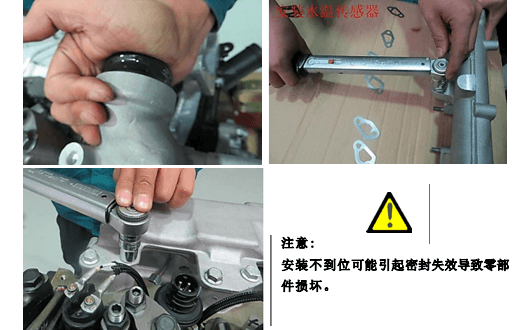

12.3 安裝出水管


①檢查：
出水管橡膠插塞管彈性良好、無裂紋無變形無表面損傷；
出水管密封墊無彎折和斷裂；
出水管上各安裝平面無機械損傷。


②出水管上安裝橡膠插塞管：在插塞管外表面涂適量機械用凡士林或清潔機油，一頭壓入出水管，另一頭與節溫器殼連接（插塞管一頭也可先裝入節溫器殼，再與出水管連接）。


③將水溫傳感器安裝在出水管上，擰入后傳感器接口需進行保護。


④出水管與密封墊一起安裝至氣缸蓋，用扭力扳手 35Nm 力矩從中間向兩邊擰緊出水管固定螺栓。
