13.1節溫器的部裝與安裝

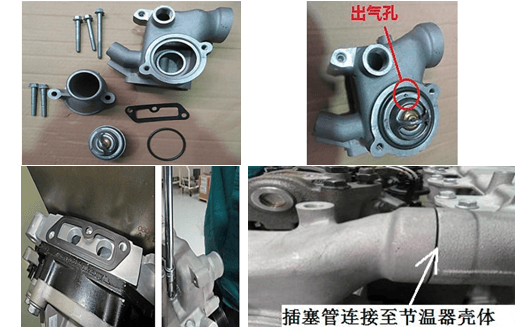

①部裝節溫器：依次將節溫器、O 型圈、冷卻液排放管安裝在節溫器殼上，用扭力扳手35Nm 力矩?cái)Q緊冷卻液排放管固定螺栓。注意：將節溫器裝入節溫器殼時出氣孔朝上。


②安裝節溫器總成：


安裝前檢查：確保安裝平面無機械損傷，密封墊無凹凸不平、無彎折。


在出水管橡膠插塞管上涂適量機械用凡士林或清潔機油，先將節溫器總成插入出水管上的橡膠插塞管，再將節溫器總成與密封墊一起安裝在齒輪室上。


確保插塞管一頭完全裝入節溫器殼體內，用扭力扳手35Nm力矩?cái)Q緊固定螺栓。






13.2 安裝搖臂罩殼


①安裝搖臂罩殼前，再次確認缸蓋搖臂室內所有零部件正確安裝到位和內部無異物，用綢布再次擦拭缸蓋搖臂罩殼密封面。


②檢查罩殼橡膠密封圈彈性良好、無裂紋及破損。


③在氣缸蓋上平面安裝搖臂罩殼，用扭力扳手 10Nm力矩從中間向兩邊對角交叉擰緊固定螺栓 。

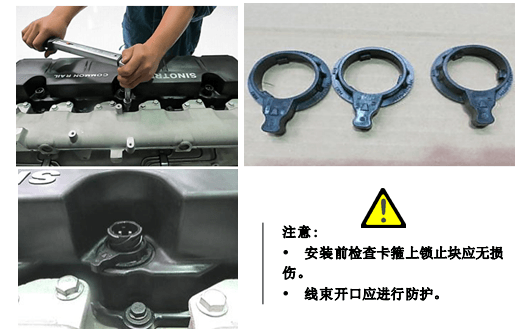

④安裝噴油器線束卡箍：將線束卡箍上的鎖止塊對準線束插座上的開口即可放入卡箍，向左旋轉卡箍即可固定。






13.3 安裝排氣歧管


檢查：排氣管密封墊安裝面應平整，無機械損傷。


在第4缸排氣管固定螺孔位置擰入兩顆雙頭螺栓，用扭力扳手25Nm力矩?cái)Q緊，裝上排


氣管密封墊。


將固定螺栓穿入3-4缸排氣歧管的固定螺栓孔，安裝至氣缸蓋上對應位置，用套筒扳手?jǐn)Q入固定螺栓使排氣歧管固定在氣缸蓋上。


將固定螺栓穿入1-2、5-6缸排氣歧管的固定螺栓孔，和密封墊一起安裝至氣缸蓋上對應位置，用套筒扳手?jǐn)Q入固定螺栓。


按照以下順序和力矩值用扭力扳手擰緊排氣管固定螺栓：


擰緊順序：6缸—2缸—4缸—1缸—3缸—5缸
