【重卡發動機維修手冊】重汽MC07發動機裝配（14）

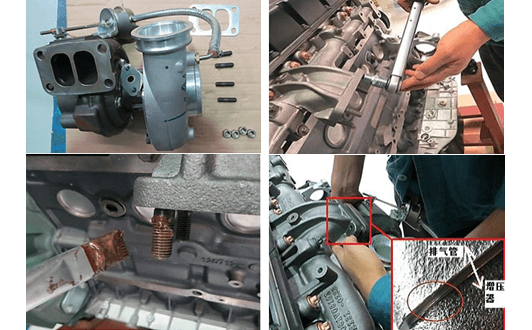

14.1安裝增壓器

①檢查：


增壓器葉輪應能靈活轉動，不得有卡滯現象。


三四缸排氣歧管上安裝平面和增壓機上安裝平面應無機械損傷。


②在第三四缸排氣歧管的增壓器安裝平面上擰入4顆雙頭螺栓，用扭力扳手40Nm 力矩擰緊。


③在雙頭螺栓螺紋表面涂適量摩力克1000高溫螺紋膠。


④增壓器密封墊由厚薄兩層組成，將厚的一層朝向排氣歧管后，連同增壓器一起安裝在排氣歧管上。






⑤用扳手擰緊4顆固定螺母。


⑥增壓器安裝完畢后需在進油口內加注適量清潔機油。

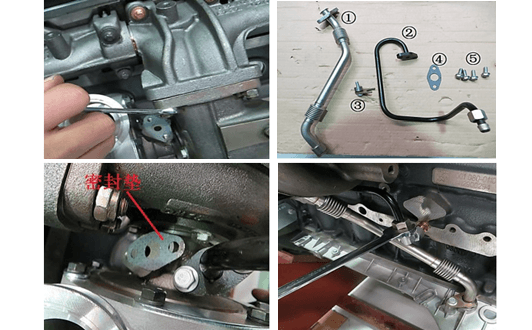

⑦安裝增壓器回油管增壓器進回油管組件。


⑧安裝增壓器進油管：

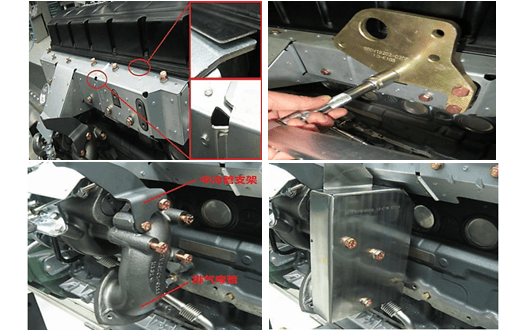

⑨安裝排氣管隔熱罩及吊耳


⑩安裝增壓器排氣彎管、中冷管支架：



14.2 安裝油氣分離器

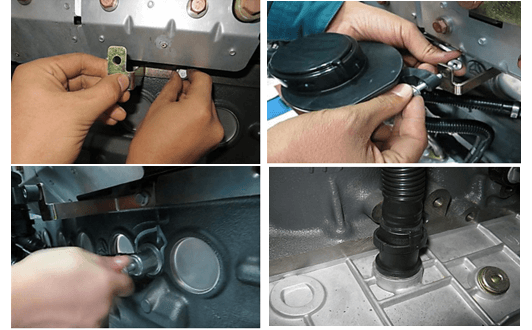

①將油氣分離器支架安裝在曲軸箱上對應螺孔內（一二缸排氣歧管下方），用扭力扳手 35Nm 力矩擰緊。


②檢查：油氣分離器通風管和回油管應無破損、無堵塞。


③用壓縮空氣對通風管和回油管進行吹凈。


④油氣分離器部裝


⑤將油氣分離器裝上固定板，擰上固定螺栓和螺母。


⑥用扭力扳手 15Nm 力矩擰緊油氣分離器固定螺栓。


⑦將通風管對準曲軸箱上的對應位置，擰上固定螺栓后用扭力扳手 35Nm 力矩擰緊。


⑧將油氣分離器回油管末端的快接插頭插入已安裝在曲軸箱過渡板上的下回油管。
