【重卡發動機維修手冊】重汽MC07發動機裝配（7）

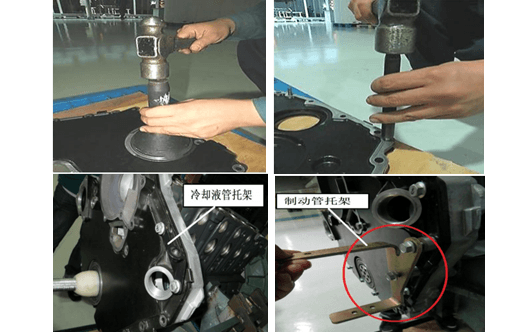

7.1 安裝齒輪室蓋板


①使用油封敲模敲入前油封。注意敲之前確保齒輪室蓋板擺放平整，油封、敲模與齒輪室正確定位后垂直敲入，注意敲模不能歪斜,當敲模與齒輪室蓋板油封座孔平面完全貼合后，取下敲模，檢查油封平面應與齒輪室蓋板油封座孔平面無傾斜，否則應重新安裝到位。


②在齒輪室蓋板下部一端面敲入兩顆定位銷（定位銷兩端有大小頭，大頭朝內）。


③安裝齒輪室蓋板齒輪室蓋板.


④安裝加油短管：取加油短管在其螺紋上涂適量 Curil T 密封膠，裝入齒輪室蓋板右上角安裝孔內。


⑤用扭力扳手 35Nm 力矩?cái)Q緊加油短管。


⑥在齒輪室蓋板上安裝凸輪軸轉速傳感器，用 15Nm 力矩?cái)Q緊固定螺栓。

重卡發動機維修專用工具： 齒輪室蓋板導向套    齒輪室蓋板導向桿

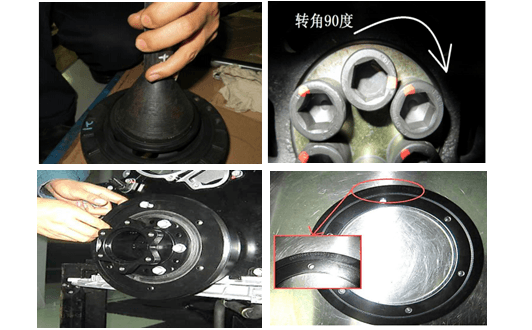

7.2 安裝減震器

①在減震器后端面上安裝擋油環：擋油環有正反面，不能裝反，有凸圓的一面朝減震器接合面，用專用敲模敲入。


②安裝減震器：將固定螺栓穿入墊片、減震器后，對準曲軸分油齒輪螺孔，用扭力扳手按 150Nm 力矩對角交叉擰緊固定螺栓，再用記號筆在螺栓頭部同一位置做好標記后，轉角90°+10°最終擰緊。


③將空調壓縮機皮帶輪和風扇法蘭安裝在曲軸減震器上，皮帶輪安裝時有字母（圖號）一面朝外，用扭力扳手28Nm擰緊皮帶輪固定螺栓，35Nm力矩?cái)Q緊風扇法蘭固定螺栓。

重卡發動機維修專用工具：  擋油環敲模
