【重卡發動機維修手冊】重汽MC07發動機裝配（6）



6.1安裝正時齒輪室與正時齒輪

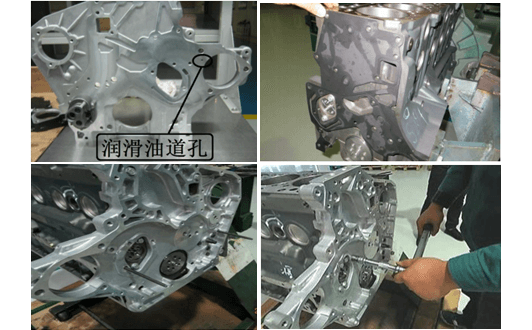

①檢查：齒輪室與曲軸箱結合面無機械損傷，同時檢查齒輪室上空壓機潤滑油道無堵塞。


②檢查密封墊表面無機械損傷后，曲軸箱前端裝上導向桿，裝上密封墊。


③沿導向桿裝上正時齒輪室。


④分別將不同規格的齒輪室固定螺栓用套筒扳手進行對角交叉預擰緊，力矩不能超過最終力矩的 50%。

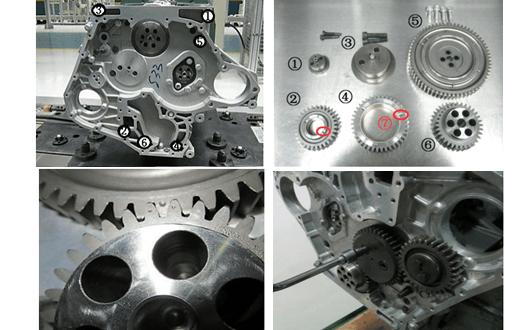

⑤先擰緊標記為 12345 的固定螺栓，以此類推再對角交叉擰緊所有固定螺栓。


⑥安裝正時齒輪。各齒輪安裝位置。


⑦分別將各齒輪、齒輪軸清潔干凈，檢查


• 安裝曲軸分油齒輪：在分油齒輪與曲軸的結合面上涂一層薄薄的樂泰 574 平面密封膠

• 對準定位銷裝入曲軸前端，可使用非金屬錘輕輕敲打確保安裝到位。

• 安裝中間齒輪 1：在中間齒輪軸1軸頸外表面涂上適量清潔機油，齒輪上有字母的端面朝外套上中間齒輪 1，轉動齒輪應無卡滯現象，否則應進行檢查。在齒輪室對應位置安裝中間齒輪組件，擰入固定螺栓，用扭力扳手 110Nm擰緊。

• 安裝中間齒輪2：在中間齒輪軸2軸頸外表面涂上適量清潔機油，齒輪上有字母的端面朝外套上中間齒輪 2，轉動齒輪應無卡滯現象，否則應進行檢查。

• 在齒輪室對應位置安裝中間齒輪組件，

• 安裝凸輪軸齒輪：安裝時盤動曲軸使曲軸分油齒輪正時圓點標記與凸輪軸齒輪嚙合相對位置，轉動凸輪軸使定位銷處于安裝相對位置，將凸輪軸齒輪正時標記對準曲軸分油齒輪上的正時標記，裝入到位。

• 擰入固定螺栓，用扭力扳手65Nm力矩?cái)Q緊。

• 安裝機油泵驅動齒輪：用清洗劑將齒輪軸錐面清洗干凈。

• 在機油泵齒輪軸錐面及軸螺紋上涂適量樂泰648膠水。

• 套上機油泵驅動齒輪，依次套上波形墊圈、緊固螺母，用扭力扳手43Nm力矩?cái)Q緊。

• 測量各齒輪間隙
