【重卡發動機維修手冊】重汽MC07發動機裝配（4）

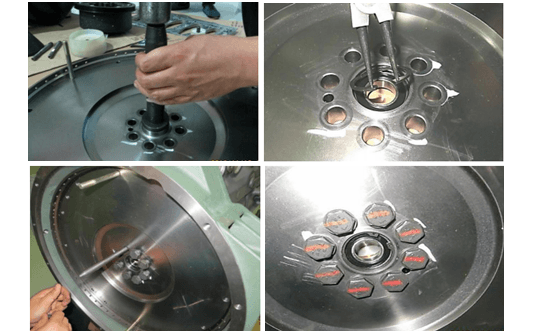

4.1 安裝飛輪（帶齒圈）


①檢查飛輪齒圈上各齒形完整無破損，飛輪圓周面上各傳感器感應孔無漏鉆。

②清潔飛輪軸承孔，用專用敲模敲入飛輪軸承。完成后檢查軸承孔正反面確保無破損。

③將止動擋圈裝入飛輪軸承孔的對應槽內。

④安裝飛輪：在曲軸飛輪螺栓孔裝入導向桿 ，對準飛輪反面的定位銷孔與曲軸飛輪安裝面上的定位銷后裝入。

⑤用扭力扳手按對角順序 100Nm 預緊飛輪螺栓、油漆筆畫線標記后，再轉角90°+10°擰緊。

重卡發動機維修專用工具：   飛輪軸承敲模







4.2 部裝活塞連桿組件


①檢查測量：檢查活塞表面及環槽有無機械損傷； 測量活塞銷直徑；測量活塞銷襯套內徑；測量連桿大頭內徑（不帶瓦），螺栓必須按規定力矩擰緊。


②將活塞連桿組件進行清洗


③部裝：活塞環帶有TOP 記號的面朝向上，用活塞環卡鉗將第 1、2道活塞環裝入活塞環槽內；第 3 道組合油環的襯簧開口與環的開口互錯 180°，?檢查各環在環槽內應轉動自如，無卡滯現象。


④將一個活塞銷擋圈裝入活塞機油噴嘴缺口側的活塞銷孔槽內。


⑤確定連桿與活塞的位置方向，活塞機油噴嘴缺口與連桿蓋斜面方向應一致。


⑥將活塞銷一端沾上適量清潔機油后用手輕輕壓入銷孔內，再裝入另一端活塞銷擋圈。檢查擋圈是否正確裝入活塞銷孔卡簧槽內并安裝到位。


⑦檢查連桿軸瓦表面無損傷、無異物后，對應卡瓦槽位置，安裝連桿上下瓦。


重卡發動機維修專用工具：   活塞環卡鉗
