【重卡發動機維修手冊】重汽MC07發動機裝配（3）

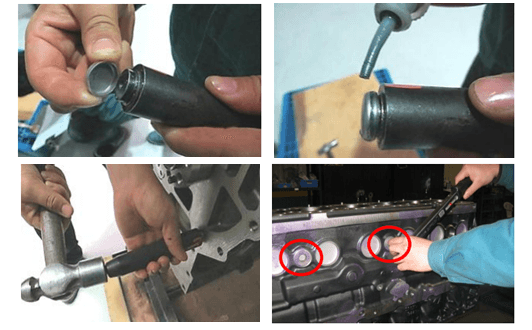

3.1 安裝主油道碗型塞、螺塞


①主油道碗型塞放入專用敲模。

②在碗型塞圓周表面均勻涂上適量樂泰648 膠水。

③用專用敲模將碗型塞輕輕敲入曲軸箱前后端面主油道孔內。

⑤在曲軸箱推桿側裝兩顆 M30X1.5 閉鎖螺塞（帶復合墊圈），一顆 M10X1 閉鎖螺塞（帶復合墊圈），用扭力扳手進行擰緊。


重卡發動機維修專用工具：     主油道碗型塞敲模

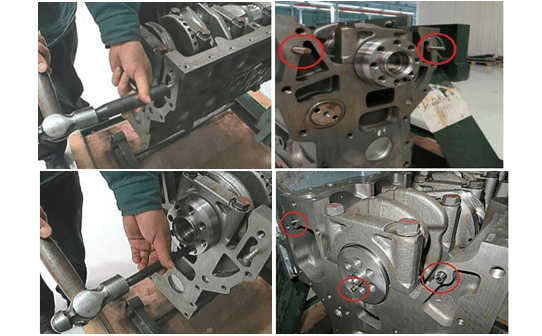

3.2 安裝定位銷


①用專用敲模安裝飛輪殼定位銷 （定位銷有大小頭，大頭朝內）。

②在曲軸后端安裝飛輪定位銷。

③用專用敲模在曲軸前端安裝曲軸分油齒輪定位銷和齒輪室定位銷。

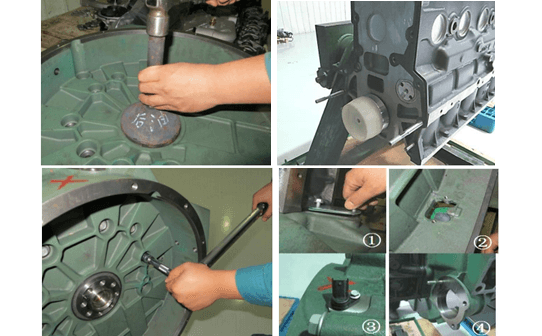

3.3 飛輪殼部裝、裝飛輪殼


①使用油封敲模敲入曲軸后油封。注意敲之前確保飛輪殼擺放平整，油封、敲模與飛輪殼正確定位后垂直敲入，注意敲模不能歪斜，當敲模與飛輪殼油封座孔平面完全貼合，取出敲模，檢查油封平面應與飛輪殼座孔平面無傾斜，否則應重新安裝到位。

②在曲軸后端套上油封導向套、飛輪殼導向桿后，在曲軸箱與飛輪殼結合面上裝飛輪殼密封墊。

③裝上飛輪殼、飛輪殼螺栓，用扭力扳手角交叉擰緊固定螺栓。

④安裝附屬件：裝觀察孔蓋板墊片及蓋板（兩處）、裝飛輪轉速傳感器、裝一顆雙頭螺栓35Nm擰緊（起動電機固定用），


重卡發動機維修專用工具：       后油封敲模        飛輪殼導向套
