【重卡發動機維修手冊】重汽MC07發動機裝配（2）

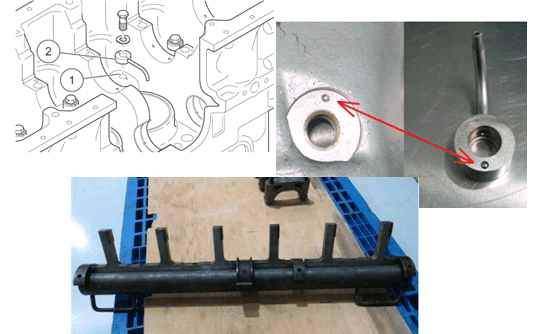

2.1安裝機油噴嘴、油壓閥、彈性墊圈


依次放上噴嘴、彈性墊圈、油壓閥，僅用手預緊，放上重汽MC07發動機維修專用工具—機油噴嘴定位裝置 ，確保機油噴嘴靠緊定位裝置定位塊，擰緊。無定位裝置時，將噴油嘴對正,當正確對正時可以感覺到固定球滑入坑中。

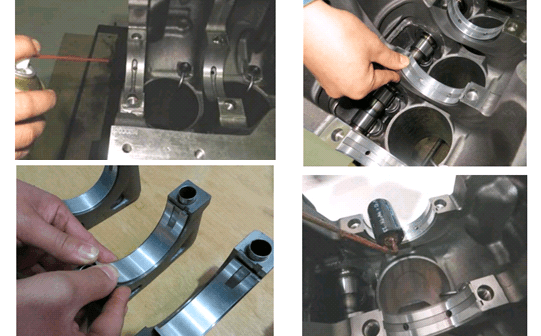

2.2安裝主軸瓦


①用清洗劑清洗曲軸箱與主軸承蓋上的各主軸承擋半圓、及各主軸瓦，用綢布或無塵紙擦拭干凈。

②對準卡瓦槽位置壓入上、下主軸瓦，須確保軸瓦端面齊平。

③用海綿滾筒在主軸瓦上瓦涂上適量清潔機油。

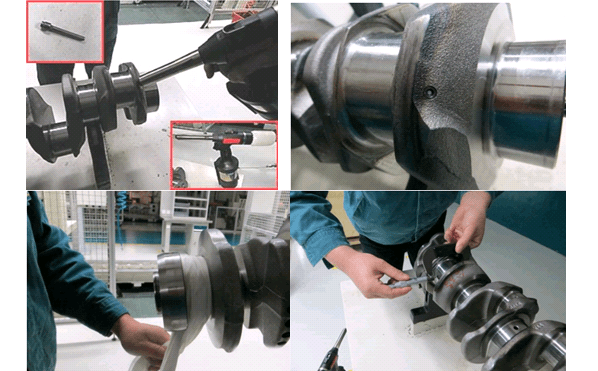

2.3安裝曲軸


• 用毛刷清洗主軸頸直油道和連桿頸斜油道，檢查確保曲軸油道通暢，并用高壓空氣對油道進行吹凈；

• 用堵頭槍打入曲軸油道堵頭，并檢查堵頭是否安裝到位

• 用綢布擦拭各主軸頸、連桿頸表面

• 用千分尺測量主軸徑、連桿頸軸徑





• 雙人抬起曲軸前后端或使用吊具吊起曲軸，對準各主軸承擋的位置緩緩放入曲軸箱內。安裝前確保主軸瓦表面已涂有清潔機油。

• 檢查：曲軸止推片表面光潔無機械損傷。用厚度千分尺測量止推片厚度（盡量測量多個截面）。

• 在第四道主軸承擋兩側安裝曲軸上止推片，在第四道主軸承蓋兩側安裝曲軸下止推片，止推片安裝時有方向不能裝反。止推片安裝時有方向不能裝反。

• 在曲軸各主軸頸上涂抹適量的清潔機油。

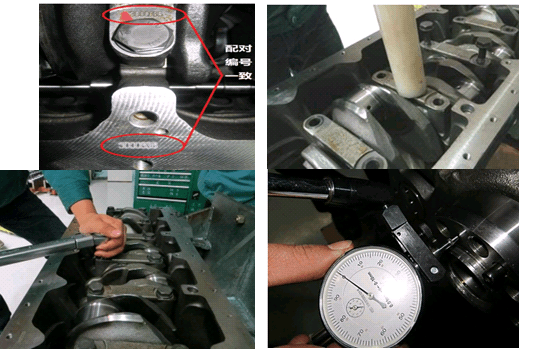

• 合上主軸承蓋。 主軸承蓋螺栓孔平面上有配對編號及 1—7 的序號，需與曲軸箱下平面配對編號一致，兩處編號在同一側。

• 用扭力扳手 115Nm力矩預緊

• 用 油 漆 筆 在 螺 栓 上 畫 線 標 記 ，轉角90°+10°

• 主軸承螺栓擰緊后用手盤動曲軸應靈活轉動，如有卡滯必須進行檢查；不符的可調換止推片，調整至規定范圍內。
