本節：重汽變速箱維修行星架總成分裝

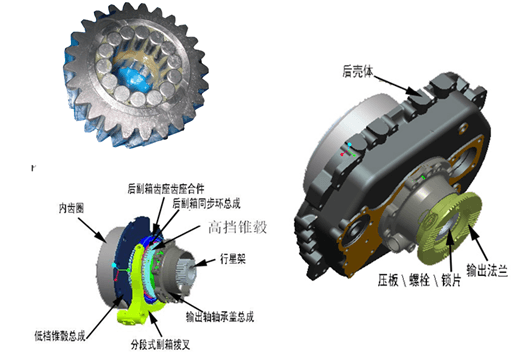

⑹行星架總成分裝

1、將行星架前體放到工作臺上，安裝行星架導油接頭用孔用彈性擋圈卡?。?br/>

2、組裝5個行星輪（見右圖）并套入星輪軸上；

3、將行星輪從行星架總成的側面槽中并裝入5根行星輪軸上，對準行星架的銷孔然后將彈性圓柱銷打入銷孔中；

4、將行星架前推力軸承和軸向擋圈安裝在行星架總成上；

5、將齒圈支座裝入內齒圈里，并安裝鋼絲檔圈固定；

6、將行星機構穿過齒圈組件，并安裝到位，保證內齒圈與行星機構嚙合轉動靈活；

7、安裝低檔錐轂總成和后副箱同步環總成及后副箱齒座齒座合件，高擋錐轂；

8、安裝行星架隔套、軸向擋圈和行星架推力軸承至到位；

9、將后副箱高檔錐盤裝到行星架上；

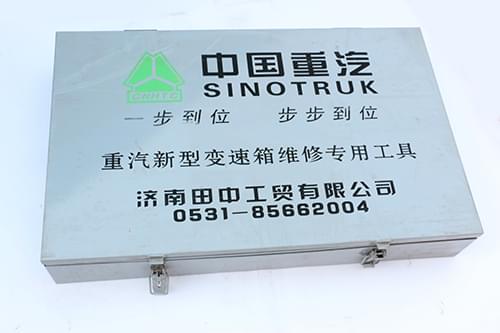

重汽變速箱維修工具

10、安裝分段式副箱叉軸和分段式副箱撥叉；

11、安裝后殼體；

12、將輸出軸球軸承帶槽的一端朝上裝到后副箱殼體上；

13、將輸出軸軸承蓋總成（內裝油封）緊固在后副箱殼體上；注意不要損傷油封

14、安裝里程表蝸桿和輸出法蘭；

15、將彈性圓柱銷、壓板、螺栓和鎖片鎖緊到輸出軸上。

16、翻轉后副箱總成，將9個傳扭套裝入，然后用套有平墊片的六角頭螺栓將其緊固。
