重汽新型變速箱維修工具手冊—中國重汽手自一體AMT結構原理：AMT車輛使用的顯示儀表為AMT系統專用儀表，除了具有普通儀表的功能外，還具有顯示AMT擋位信息、操作模式、故障信息等功用。普通儀表不能應用在AMT車輛上。

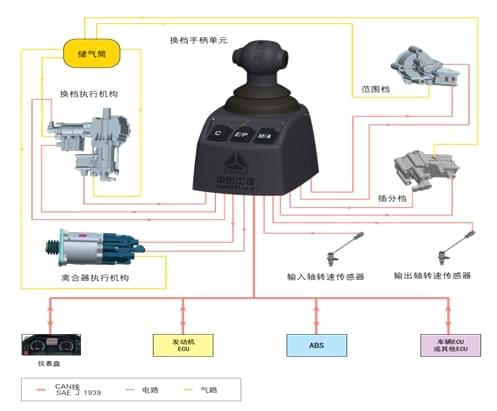

  在AMT系統中，線束充當著身體血液的作用，成為連接AMT系統大腦--TCU和各種傳感器、執行控制機構的必由通道。氣管路則是各種執行機構的動力源。
在駕駛操作過程中，信號采集單元（各傳感器）同時采集發動機的工作狀態、車輛行駛速度狀態、油門狀態、剎車狀態等，由TCU對各信號源進行分析、處理并發出指令，執行機構完成相應的動作，動作是否完成依靠位置傳感器的反饋信號來判斷，從而實現自動駕駛。各執行機構為電控氣動執行元件。







  換擋過程原理如下：


  1、升擋：當系統根據車速及發動機轉速判斷需要升擋時，AMT系統接過油門的控制權，同時控制離合器助力缸的電磁閥，使助力缸充氣，離合器分開，完全分開后，系統控制X-Y機構的電磁閥動作，使變速器從擋位上回到空擋（空擋位置的判斷依靠位置傳感器采集的數據），然后打開變速器制動器的電磁閥，使變速器制動器工作缸充氣，變速器制動器工作，齒輪轉速降低（轉速依靠速度傳感器監測），當需要換擋的齒輪達到同步要求時，變速器制動器停止工作，系統再次控制X-Y機構動作，將變速器從空擋掛入下一擋位，之后系統控制離合器助力缸的電磁閥使離合器結合，離合器結合之后，系統把油門控制權交還給駕駛員。



.

重汽新型變速箱維修工具——副箱前后軸承拔出器



  2、降擋：當系統根據車速及發動機轉速判斷需要降擋時，系統重復升擋過程的動作，使變速器從擋位回到空擋，離合器結合，然后控制發動機提速，齒輪轉速升高，當需要換擋的齒輪達到同步要求時，系統停止對發動機的提速，接下來系統再控制X-Y機構動作，使變速器從空擋掛入下一擋位，系統把油門控制權交還給駕駛員。
取力器操作過程原理如下:




  駕駛員按下取力器翹板開關后，整車電控單元（ECU）向AMT系統發出信息,控制單元TCU首先控制離合器分離，在合適的時機驅動取力器電磁閥結合，取力器掛擋成功后離合器結合，取力系統開始工作。




  SmartShift®系統具有自我診斷功能，在系統出現故障時顯示故障信息代碼，提醒駕駛員注意，同時便于維護人員進行檢修。擋位信息及故障信息代碼都顯示在儀表上。根據車型的不同，顯示信息可能有所不同，詳細情況請參見使用說明書。



重汽新型變速箱維修工具——惰輪軸拔出器
