歐曼GTL重卡制動系統氣路故障檢測器使用說明(2)

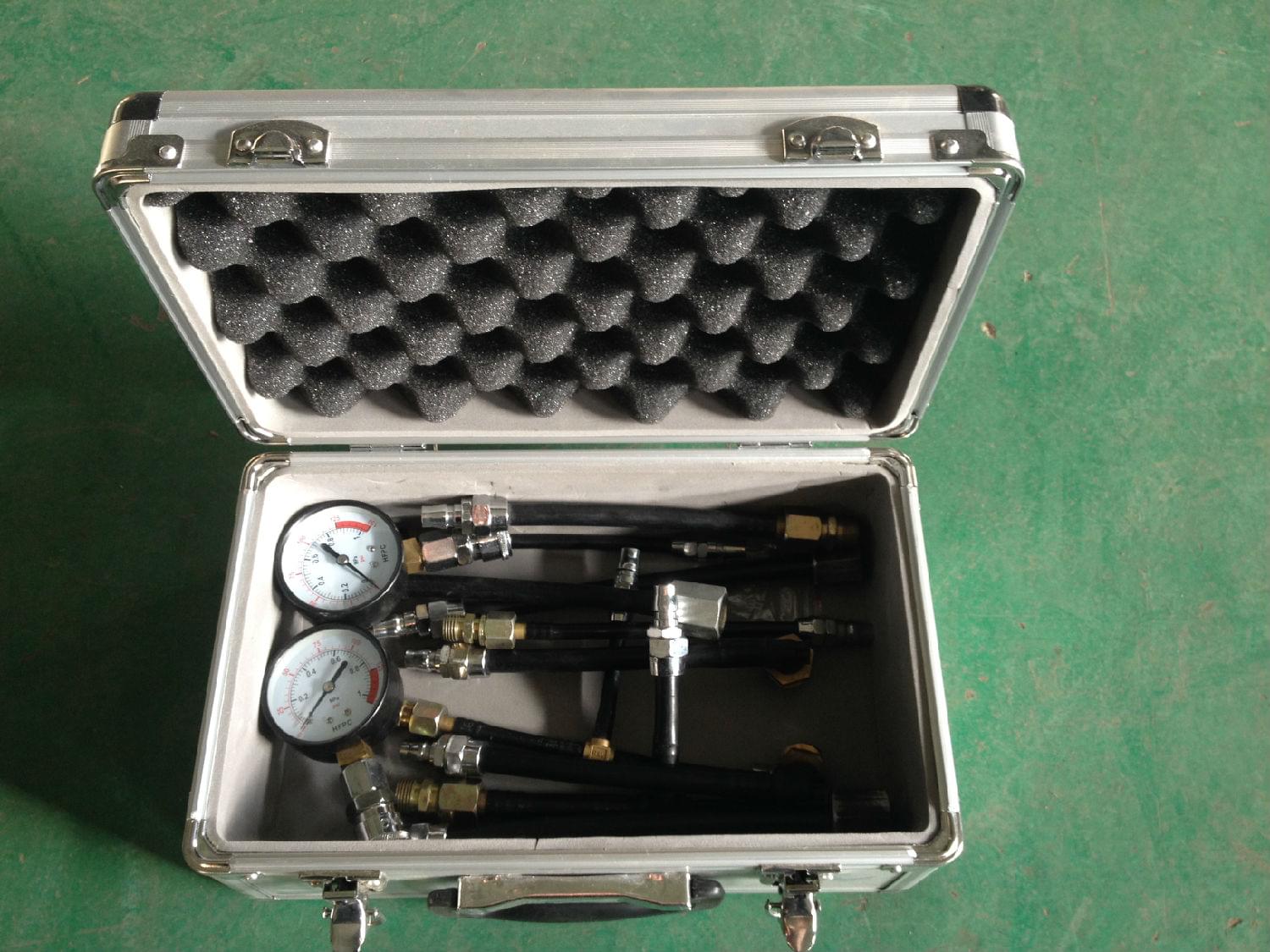

利用田中開發的歐曼GTL重卡制動系統氣路故障檢測器可以檢測故障嫌疑閥的特性,從而可以準確地判斷該閥件是否存有故障,今天田中向您介紹的是檢測駐車制動閥、差動繼動閥、雙管路拖車制動控制閥、拖車制動閥的操作方法:
氣路故障檢測器-駐車制動閥(手制動閥-手剎車閥):
(1)駐車制動閥共有四個接口:
【11】—進氣口(接駐車制動儲氣筒)。
【21】—出氣口1(接差動繼動閥的控制口【42】。
【22】—出氣口2(接拖車制動控制閥控制口【43】)。

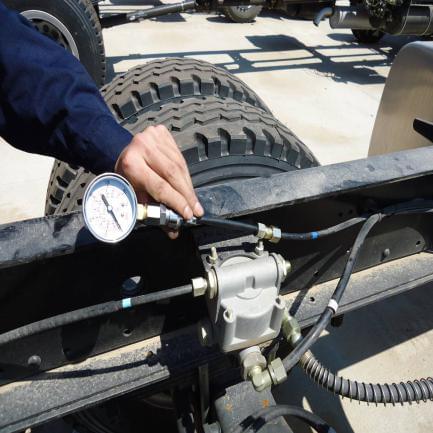

(2)故障檢測(如圖示)
由于駐車制動閥安裝在駕駛室底板上,因此連接氣壓表較為困難,因此在檢測該閥時,可將檢測氣壓表安裝在差動繼動閥的控制口【42】上。將氣源氣壓表用連接管線接至駐車制動(手剎車)儲氣筒上的快插接頭,啟動發動機向回路充氣至氣壓到.75-0.80Mpa。將差動繼動閥控制口【42】的連接管線拆下,用連接管線將檢測氣壓表直接連接到駐車制動閥的該控制管線上。
a、將駐車制動閥手柄置“行駛”位置,觀察檢測氣壓表讀數應與氣源氣壓一致。
b、將駐車制動手柄從“行駛”位置向“停車”位置提起時,觀察檢測氣壓表讀數應隨手柄提起行程的增加而同步下降,直到手柄提起到“停車”位置時,觀察檢測氣壓表讀數應下降為零。
c、對于牽引車裝置有單獨對拖車實施駐車制動的駐車制動閥而言,還要對主車駐車制動閥的【21】接口進行測試:將檢測氣壓表接至【21】接口,同樣進行上述的檢測過程,其結果應與上述結果一致。滿足上述所有要求的駐車制動閥閥是合格的閥。
(3)故障診斷:
在檢測【21】和【22】接口時,如果將駐車制動閥手柄置“行駛”位置時,檢測氣壓表讀數低于氣源氣壓表讀數;將手柄由“行駛”位置向“停車”位置提起時,檢測氣壓表讀數不能隨手柄提起的行程的增大而同步下降,且直到手柄提起到“停車”位置時,檢測氣壓表讀數不能完全下降為零,則該閥為故障閥,應與更換。
氣路故障檢測器-差動繼動閥(駐車制動繼動閥-手剎車繼動閥):
(1)6X4驅動型式差動繼動閥共有六個接口(4X2驅動型式差動繼動閥只有五個口):
【1】—進氣口(接駐車制動-手剎車儲氣筒)。
【21】—出氣口(接中橋駐車制動分室-中橋手剎車分泵)。
【22】—出氣口(接后橋駐車制動分室-后橋手剎車分泵)。
【3】—排氣口
【41】—控制口1(接主制動閥-剎車總泵上腔出氣口【21】)。
【42】—控制口2(接駐車制動閥-手剎車閥出氣口【21】)。

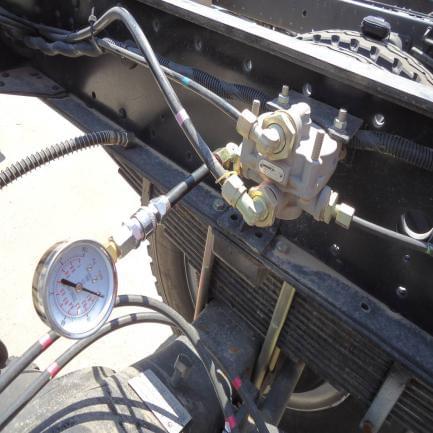

(2)故障檢測(如圖示):
在保證主制動閥和駐車制動閥合格的前提下,進行差動繼動閥的檢測。將差動繼動閥出氣口【21】或【22】的連接管線拆下,用檢測管線將檢測氣壓表連接到該出氣口。啟動發動機,向回路充氣至0.75-0.80mpa。
a、將手制動手柄置“行駛”位置,觀察檢測氣壓表讀數應與氣源氣壓一致。
b、將手制動手柄從“行駛”位置提起,觀察檢測氣壓表讀數應隨手柄提起行程的增大而同步下降,直到手柄提至“停車”位置時,檢測氣壓表氣壓降至為零。
c、再將手制動手柄從“停車”位置逐漸放下至“行駛”位置,觀察檢測氣壓表讀數隨手柄放下行程的增加而同步增大,直至推到“行駛”位置時,檢測氣壓表讀數應與氣源氣壓相同。
d、將手制動手柄提起至“停車”位置,檢測氣壓表讀數為零。此時踩下腳制動踏板,觀察檢測氣壓表讀數應隨踏板行程的增大而升高,直到踏板踩到底時,檢測氣壓表讀數應與氣源氣壓相同。檢測結果完全符合上述各條要求的差動繼動閥是合格的閥。
(3)故障診斷:
如果檢測結果有一個或多個不符合上述要求的差動繼動閥,都是故障閥,應與更換。
氣路故障檢測器-雙管路拖車制動控制閥(掛車制動控制閥):
(1)牽引車雙管路拖車制動控制閥共有六個接口:
【11】—進氣口(接駐車制動回路儲氣筒)。
【12】—出氣口(接拖車充氣管線)。
【22】—出氣口(接拖車制動控制管線)。
【41】—后制動控制口(接主后制動回路制動管線,即主制動閥上腔【21】接頭)。
【42】—前制動控制口(接主前制動回路制動管線,即主制動閥下腔【22】接頭)。
【43】—駐車制動控制口(接駐車制動閥【21】接口)。
(2)故障檢測:
拖車制動控制閥的檢測是在保證四回路保護閥、主制動閥、駐車制動閥完全合格的前提下進行的。將氣源氣壓表用檢測管線連接至駐車制動儲氣筒的快插接頭,啟動發動機將儲氣筒氣壓充至0.75-0.80Mpa。
a、充氣回路檢測:將檢測氣壓表接至拖車制動控制閥的【12】接口,觀察氣壓表讀數應與氣源氣壓一致。
b、制動回路檢測:將檢測氣壓表接至拖車制動控制閥的【22】接口,踩下制動踏板,觀察檢測氣壓表讀數應隨制動踏板行程的增大而增大,且當踏板踩到底時氣壓表讀數應與氣源氣壓一致。當制動踏板完全放松時,氣壓表讀數應下降為零。
c、將駐車制動閥的手柄從“行駛”位置逐漸提起至“停車”位置時,觀察檢測氣壓表讀數應隨手柄提起的行程同步增大,直至手柄置“停車”位置時,氣壓讀數應與氣源氣壓一致。再將手柄從“停車”位置向下放至“行駛”位置時,觀察檢測氣壓表讀數應與下放的行程同步下降,直至手柄完全放至“行駛”位置時,氣壓表讀數應下降為零。檢測結果完全滿足上述要求的拖車制動控制閥是合格的。
(3)故障診斷:
如果其中任何一項檢測結果與上述結果不同,則該拖車制動控制閥為故障閥,應與更換。
氣路故障檢測器-拖車制動閥:
(1)安裝在拖車上的拖車制動繼動閥共有四個或五個接口:
【1】—進氣口(接拖車儲氣筒)。
【2】—出氣口(接拖車主制動分室-拖車剎車分泵。該閥有兩個出氣口【2】, 對于雙橋的拖車,其中一個出氣口【2】接中橋制 動分室,另一個接后 橋制動分室;對于單橋拖車來說,僅使用個出氣口【2】,另一個堵死)。
【1-2】—控制口(接主車上的拖車制動控制閥的制動控制管線)。
【3】—排氣口。
(2)故障檢測:
拖車制動閥的檢測是在確認主車制動系統無故障的前提下進行的。 將氣源氣壓表保留在主車駐車制動儲氣筒快插口連接位置。啟動發動機,將氣壓充至0.75-0.80Mpa。
a、將檢測氣壓表連接至拖車制動閥出氣口【2】上,踩下主車制動踏板,觀察檢測氣壓表讀數應隨踏板行程的增大而同步增大,直至踏板踩到底時,檢測氣壓表讀數應與氣源氣壓表讀數相同。放松踏板時,氣壓表讀數隨踏板行程的回落而同步減小,直至完全放松踏板時,氣壓表讀數應迅速下降為零。
b、將主車駐車制動(手制動)閥手柄從“行駛”位置提起到“停車”位置時,檢測氣壓表讀數應跟隨手柄提起行程的增大而增大,直至提到“停車”位置時,氣壓表讀數應與氣源氣壓一致。再將主車駐車制動閥手柄從“停車”位置放下,觀察檢測氣壓表讀數隨手柄下放行程的減小而同步減小,直至手柄完全放到“行駛”位置時,檢測氣壓表的讀數迅速下降為零。檢測結果完全滿足上述要求的拖車制動閥是合格的。
(3)故障診斷:
如果其中任何一項檢測結果與上述要求不同,則該拖車制動閥是故障閥,應與更換。
了解歐曼GTL重卡制動系統氣路故障檢測器詳情請點擊聯系我們網頁右側的在線客服,或致電:400-860-2004,田中工貿——用心做好每一件客戶的事!
