重汽新型變速箱維修工具手冊—中國重汽手自一體AMT電控?fù)Q擋系統簡介：本章主要列出AMT變速器電控?fù)Q擋系統中各部件的相關功能。



  一、換擋手柄


  換擋手柄單元（TCU）是駕駛員和ECU之間的操作界面，傳遞著駕駛員對于換擋控制的要求。


  •適用溫度范圍：-40~+85 ℃


  •工作電壓范圍： 22~32 V

  ECU 滿足并實現以下的主要功能：


  控制選擋、換擋的動作


  通過CAN-bus與其他系統進行數據交流


  通過CAN線KWP 2000進行故障診斷


  判斷擋位信息并通過CAN線發出


  接收和處理各傳感器發出的轉速信號、位置信號和溫度信號


  標定和調整AMT系統適應于變速箱和車輛的特定設置或配置

  ECU與車輛之間的通信是基于CAN信息的（SAE J 1939）




  二、X-Y執行機構

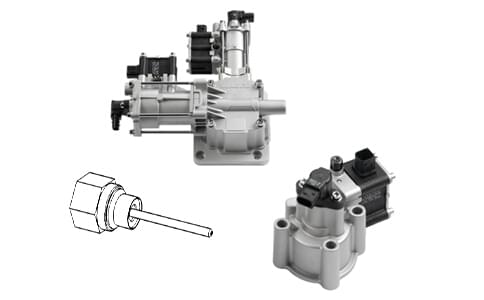

  選換擋執行機構是由氣缸執行機構，位置傳感器和相應的換擋頭、互鎖塊等組成的。其安裝在變速箱的中殼上部并連接相應的氣路以及電路。控制氣缸快速響應的電磁閥組與氣控相結合來實現選擋、換擋功能。

  •工作氣壓： 6.5~8bar


  •工作電壓： 24 +8/-4 V


  •工作溫度范圍： -25~+120 ℃


  •電磁閥阻值室溫下：40±2Ω


  •傳感器阻值室溫下：70±1Ω





  三、氣缸


  16擋前置副箱插分檔的切換由插分檔氣缸來執行，插分檔氣缸在原基礎上添加了控制電磁閥組和位置傳感器。范圍檔副箱的高低擋切換由范圍檔氣缸來執行。

  工作氣壓：5.5~8bar


  工作電壓：24 +8/-4 V


  工作溫度范圍： -30~+120 ℃


  電磁閥阻值室溫下：40±2Ω


  傳感器阻值室溫下：70±1Ω

  注：插分檔氣缸與范圍檔氣缸除了缸徑不同外，外形一致。（插分檔缸徑小）
