重汽新型變速箱維修工具手冊—中國重汽手自一體AMT電控?fù)Q擋系統簡介：離合器助力缸、輸入、輸出轉速傳感器、變速器制動器。

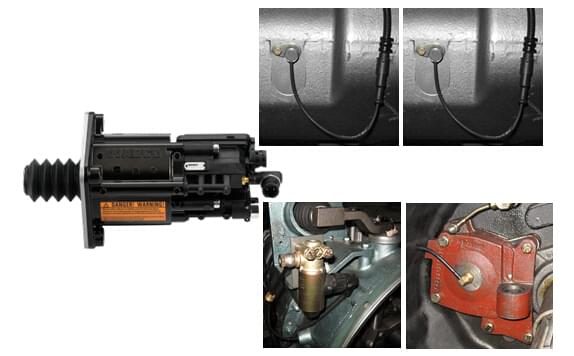

  四、離合器助力缸


  電控離合器助力缸（PCA）由四個電磁閥控制，一對用于控制分離離合器，一對用于控制接合離合器，電磁閥與離合器助力缸集成一體。


  •工作氣壓： 6.5~8.5 bar


  •工作電壓： 24 +5/-4 V


  •工作溫度范圍： -30~90 ℃


  •電磁閥阻值室溫下：15—16.5Ω


  •傳感器阻值室溫下：70±1Ω




  五、輸入、輸出轉速傳感器

  輸入軸傳感器為感應式(磁電）傳感器（1200歐姆）


 輸出軸傳感器為主動式（霍爾）傳感器


  輸入、輸出軸傳感器不可以互換，其外形及尺寸一樣，靠顏色來區分：


  - 輸出軸傳感器（桔黃色）     - 輸入軸傳感器（黑色）

  適用溫度范圍：


  傳感器本體：-40~+150 ℃


  連接線束： -40~+180 ℃ （200h）


  插接件： -40~+80 ℃







  六、變速器制動器


  變速器制動器（TB）在變速箱加檔時起作用，分離離合器后，TB電磁閥通電，TB工作缸充氣，變速器制動器工作，齒輪轉速降低（轉速依靠速度傳感器監測），當需要換擋的齒輪達到同步要求時，X-Y機構動作掛擋。


  TB制動性能較差時，換擋時間長；TB制動性能過強時，輸入軸轉速降低得過快，容易錯過換擋窗口，表現為起步檔難掛。

  工作電壓： 24V +8/-6.5V


  工作氣壓： 5.5---11bar


  工作溫度范圍： -40--+80℃


  額定功率：16.6W


  電阻值：35±2歐姆
