重汽新型變速箱維修工具手冊—中國重汽手自一體AMT安裝與拆卸
重汽新型變速箱維修工具手冊—中國重汽手自一體AMT安裝與拆卸:以下列出了拆裝SmartShift變速系統的操作步驟,并對可能出現的問題以及注意事項進行了說明。
一、拆裝之前的準備工作:
1、拉下手制動;
2、關掉車輛總電源;
3、放掉車輛氣管路里的壓縮氣體。
注意事項:●一定要拉下手制動,否則可能導致嚴重事故! ●如果車輛有焊接操作,必須給該系統單獨接地!
二、換擋手柄及支架(駕駛室內部)的拆裝以及注意事項:

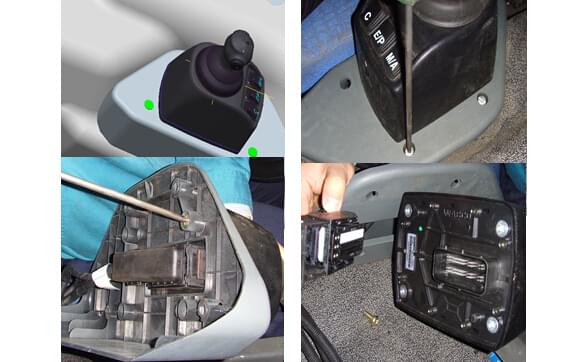

HOWO車換擋手柄的拆裝:
1、把堵蓋拆下來??梢杂眯÷萁z刀等先撬一下,方便拆卸。
2、把固定護套的4個螺栓依次拆下,并放好。
3、把固定換檔手柄與護套的4個螺栓依次拆下,并放好。
4、將接插件卡環拉出,將手柄與護套分離,然后拔下接插件。
5、換上新的換檔手柄后按反順序裝配即可:首先把線束接插件安裝在手柄上,其次把手柄安裝到護套上,然后把護套固定在支架上,最后把堵蓋裝上。

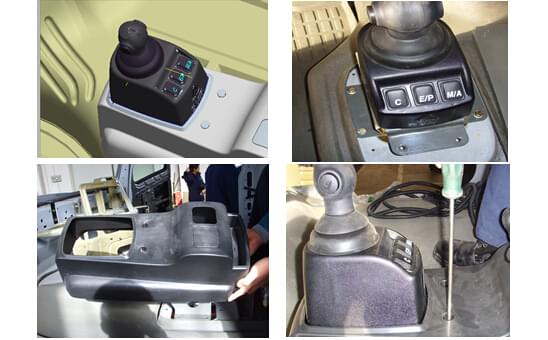

HOWO-A7車換擋手柄的拆裝:
1、把堵蓋拆下來0。

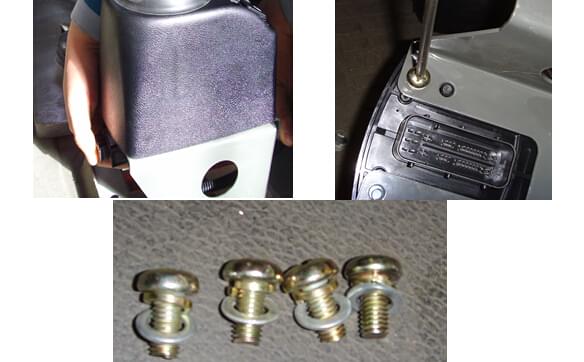

2、把固定護套的螺栓和后端的十字槽盤頭自攻螺釘、平墊圈組合件拆下,并放好。
3、把護套拆下,并放好。
4、把手柄和支架拆下,并把螺栓放好。
5、把接插件拆下。
6、把手柄單元從支架上拆下,并把螺栓放好。
7、換上新的手柄單元;
8、安裝順序與上述順序反向操作即可:首先把新的手柄裝到支架上,接著把支架安裝到地板上,把線束安裝到手柄上(注意一定要安裝到底),把護套裝上,安裝螺栓和十字盤頭螺釘,最后把堵蓋裝上。
重汽新型變速箱維修工具
如果您對田中工貿感興趣,請點擊聯系我們官網http://147w.cn 右側的在線客服,或致電:400-860-2004,田中工貿——重汽新型變速箱維修工具,給您免費技術指導。
------ 責任編輯:田中工貿-推廣01
版權所有http://147w.cn(田中工貿)轉載請注明
