重汽新型變速箱維修工具手冊—中國重汽手自一體AMT安裝與拆卸注意事項。



  注意事項：

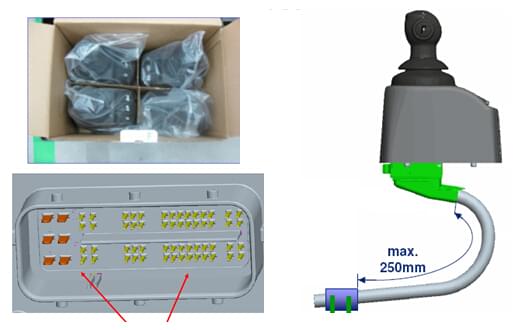

  ●換檔手柄單元（TCU，下同）是包在塑料包里運輸?shù)?，?lái)保護它不受損，在安裝過程中要輕拿輕放。


  ●安裝之前要檢查主插接件的針腳是否有損壞或變形，這些損壞或是變形可能導致無法傳輸電信號；可以采取以下措施來預防：不要碰管腳，避免在管腳上施加壓力。

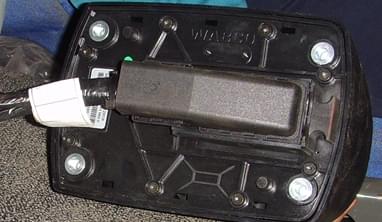

  ●接插件首先穿過護套，然后與手柄裝配。





  ●用規定的螺栓和扭矩來安裝手柄單元；否則可能導致其安裝不穩。扭矩為15～18Nm。不要更換螺栓長度，否則會使得手柄固定不穩或不牢固；采用過長的螺栓可能導致?lián)Q擋手柄損壞。


  ●安裝時一定要加上彈墊和平墊。

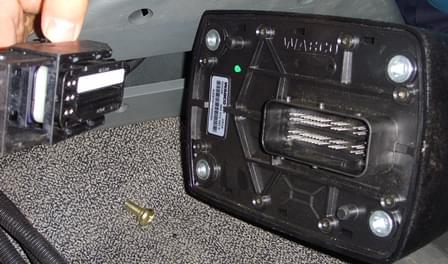

  ●裝配手柄與接插件時一定要把接插件插到底。





  ●不要壓迫接插件和線束，否則可能導致線束損害、信號故障；預防措施為線束的固定件最多不能超過250mm。


  ●確保接插件和手柄管腳之間沒有其它東西夾進去。


  ●安裝手柄護套與支架的時候也要裝上彈墊和平墊。
