重汽新型變速箱維修工具手冊—中國重汽手自一體AMT安裝與拆卸
重汽新型變速箱維修工具手冊—中國重汽手自一體AMT安裝與拆卸:變速器上X-Y機構的拆裝以及注意事項。

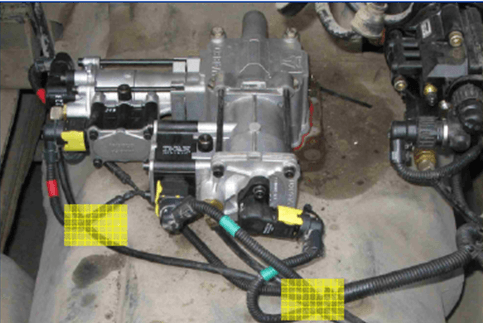

1、把X-Y機構上的線束和氣管路接頭拆下;參見下圖。
2、檢查轉接板表面原先紙墊是否損壞,若損壞,則鏟平裝配面,然后換新的紙墊(注:裝轉接板之前,先裝定位導套,注意轉接板的方向,端平并裝上轉接板,使轉接板與紙墊貼合。固定轉接板,擰緊力矩:41~51N.m)。

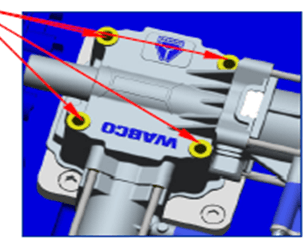

3、將預涂膠螺栓帶彈簧墊圈、平墊圈固定X-Y執行機構,螺栓擰緊力矩為21~25N.m。參見下圖。
4、接上接插件和氣管路。
警告:在以上安裝步驟中,變速器內不能掉進任何零件!

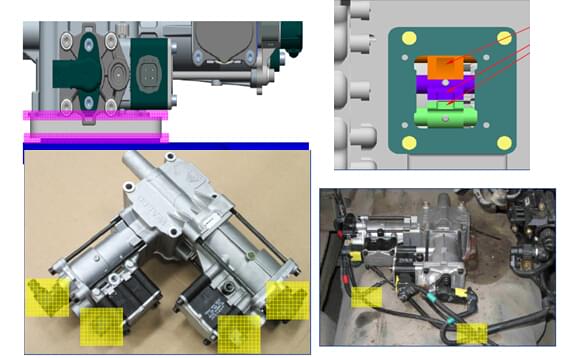

注意事項:
●X-Y機構運貨來的初始狀態:X方向是在1/2擋處,Y方向在空檔處。
●要求新的X-Y機構和原轉接板裝配面表面平整,無損傷。
●在X-Y機構與轉接板之間、轉接板與變速器之間用紙墊密封。否則可能導致漏油。
●確保變速器內三個撥叉軸的位置都在空擋處;否則可能會使X-Y機構無法安裝到變速器上去。
●裝配面無灰塵、金屬片等雜物,否則可能導致設備失效、壽命縮短等。
●X方向和Y方向的接插件不得裝錯。
●接插件要求換裝過程中無損壞,不能踩壓和承受壓力,否則可能導致設備損壞、線束連接失效、信號錯誤。
●正確固定線束:要求在距離接插件150mm處固定線束。
