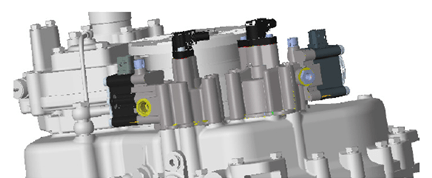

重汽新型變速箱維修工具手冊—中國重汽手自一體AMT安裝與拆卸：變速器范圍擋、插分擋氣缸的拆裝及注意事項。

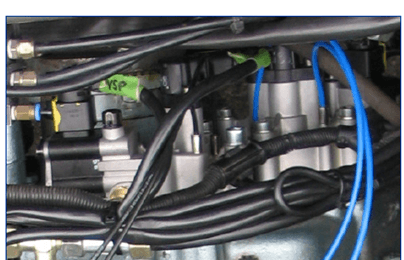

  1、將范圍擋氣缸或插分擋氣缸的線束接插件拔下，將氣路接頭拆下；


  2、將固定范圍擋氣缸或插分擋氣缸的4個螺栓拆下；


  3、將范圍擋氣缸或插分擋氣缸取出，不要劃傷氣缸內壁；


  4、拆下活塞一側頭上的傳感器頂桿；


  5、按需要更換活塞大、小O型圈；


  6、給新的傳感器頂桿涂上螺紋緊固膠，并安裝上，擰緊力矩為40～48Nm；


  7、檢查原有范圍擋氣缸或插分擋氣缸紙墊是否損壞，如損壞，則鏟平安裝平面，然后換裝新的紙墊；


  8、用螺栓固定好范圍擋氣缸或插分擋氣缸；






  9、將線束接插件和氣管路連接好并適當固定。







  注意事項：

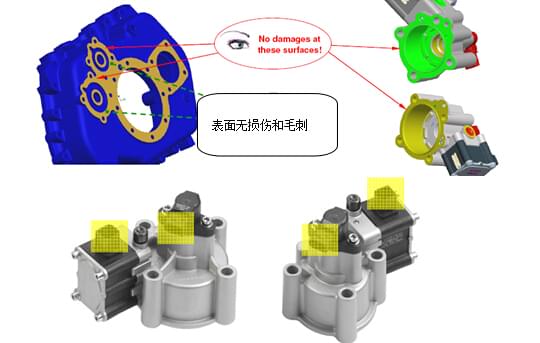

  ●確保變速器殼體、氣缸的安裝端面達到要求的表面粗糙度，用眼睛觀察表面無損傷；否則可能導致漏氣或是功能不全。


  ●在氣缸和變速器殼體之間確保用紙墊密封，否則可能導致漏氣、設備失效、功能不全等。


  ●氣缸上的接插件不要踩壓或者重壓；否則可能導致線束無法連接。


  ●氣缸內壁和活塞都要用黃油潤滑。


  ●氣缸是鋁件，所以螺栓上要加彈墊和平墊。


  ●范圍擋氣缸和插分擋氣缸的接插件等不得混裝。
